瞬態抑制二極管，有很多名稱叫法，瞬變抑制二極管、瞬態電壓抑制二極管、tvs二極管、tvs管、雪崩擊穿二極管等都是它的通用名稱。tvs二極管，是一種常用新型的過壓保護器件，應用范圍非常廣泛，輻射汽車電子、消費電子、通信設備、電源驅動、工業配電、再生能源、計量儀器、醫療電子、工業控制、照明、安保系統、建筑控制及自動化等多個領域。然而，對于很多新手采購商而言，關于瞬態抑制二極管，仍然有很多不明白的地方。接下來，您身邊的電路器件保護——東沃電子，傾心干貨分享：一文讀懂瞬態抑制二極管，再也不怕被忽悠了！
瞬態抑制二極管特性介紹
在實際應用中，為什么瞬態抑制二極管的需求量非常大？了解清楚tvs二極管特性，答案就在眼前：
1）tvs管是在穩壓管工藝基礎上生產的，內部芯片為半導體硅材料，采用半導體工藝制成，可靠性高；
2）tvs管體積小、無損壞極限、響應速度快、瞬態功率大、漏電流低、箝位電壓易控制；
3）tvs管電壓精度高，擊穿電壓在百分之五上下的偏差；
4）工作電壓范圍從3.3v-600v，甚至更高；
5）tvs管在10/1000us波行下，瞬態功率可達200w到3000w，甚至更高；
6）tvs管封裝形式多樣化，東沃電子tvs管貼片封裝有 SOD-123、SMA、SMB、SMC、DO-218、SMD等；插件封裝有 DO-41、DO-15、DO-201、P-600 等；
言而簡之，tvs管獨有的特性，因而被應用于對電路元件要求較高的場合，如汽車電子、工業控制、照明、通信等行業，如DC電源線、RS485接口、PoE接口、通信電源、I/O 口等。
瞬態抑制二極管選型心得
在瞬態抑制二極管采購過程中，最的莫過于tvs二極管選型這個問題。tvs管選型，沒有一定的理論知識和實踐經驗，根本無法下手。東沃電子，擁有專業的FAE工程師團隊，經驗豐富，在tvs管選型的路上，有一套自己的方式方法：
? 工作電壓：tvs管的截止電壓要大于被保護電路的工作電壓，同時還要綜合考慮被保護電路的工作電壓及后續電路的承受能力；
? 箝位電壓：TVS管箝位電壓要小于后級被保護電路可承受的瞬態安全電壓，大多數tvs管的箝位電壓與擊穿電壓及峰值脈沖電流都成正比。對于同一功率等級的tvs管，其擊穿電壓越高箝位電壓也就越高；
?tvs 功率選型：tvs管額定瞬態功率要大于電路中可能會出現的瞬態浪涌功率，具體計算方法找東沃電子工程師咨詢、索??；
? 漏電流：在低功耗電路或高精度采集電路中，尤其要過關注漏電流情況。
? 結電容：對于同功率的tvs管，其電壓越低，電容值就越大，在一些通信線路中，要注意tvs管的結電容，不能影響電路正常工作。
? 封裝形式：tvs管封裝體積越小，功率也就小,具體還需要電子工程師根據電路設計、測試要求選擇合適封裝的tvs管。
瞬態抑制二極管產品線大全

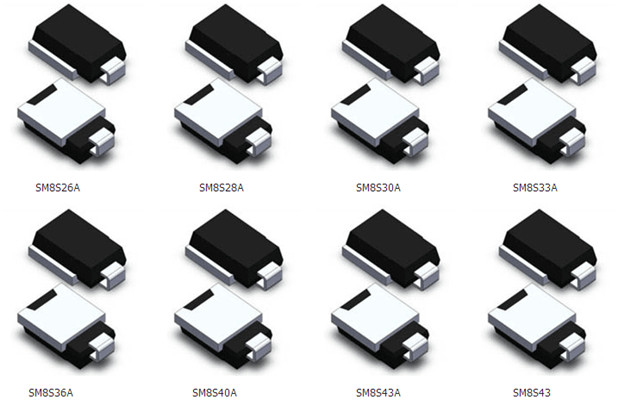

東沃電子，一家全方位的電路保護元器件生產廠家，目前供應的tvs管產品線有：SM8S系列、SMAJ系列、SMBJ系列、SMCJ系列、SMDJ系列、SMF系列、P4SMA系列、P6SMB系列、P4KE系列、SA系列、P6KE系列、1.5KE系列、3KP系列、5KP系列、15KP系列、20KPA系列、30KPA系列等，種類繁多、型號齊全、品質保障、價格美麗。同時，東沃電子，也是一家專業的電路解決方案提供商，提供產品的同時，還提供技術服務支持。
