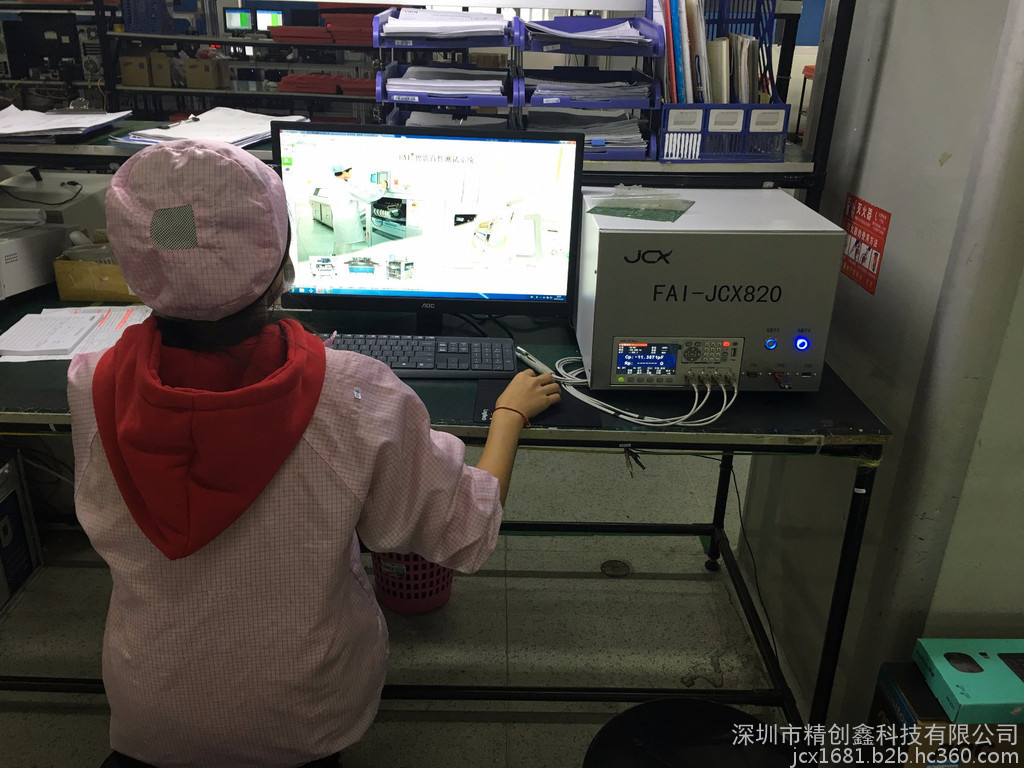

SMT首件測試儀JCX820

一、設計理念：


　　當今SMT電子工廠，多機種，小批量，頻繁換線越來越多，這使得首件檢測的任務越來越重。傳統的SMT首件檢測方式，不僅浪費人力，效率低下，而且整個檢測過程缺乏管控，品質得不到保證。針對此難題，深圳市精創鑫科技有限公司了SMT智能檢測系統JCX-820。





　　SMT智能檢測系統-JCX820,通過智能集成CAD坐標、BOM清單和首件PCB掃描圖，系統自動錄入測量數據，不允許人工錄入數據，杜絕人為錯漏，實現SMT生產線產品首件檢查化繁為簡，檢查效率提高80%。





二、工作模式：


　　掃描需要檢測的SMT貼片首件PCB，智能框獲取PCB實物掃描圖片，導入BOM清單和PCB元件貼片坐標。軟件對PCB圖片、BOM、坐標進行智能合成和智能全局坐標校準，使得元件坐標、BOM與圖片實物元件位置逐一對應。通過導航測量目標，LCR讀取數據自動對應相應位置并進行自動判斷檢測結果。杜絕誤測和漏測，并自動生成測試報表存于數據庫。





　　經過對軟件不斷升級和完善，系統還可應用于貼片漏件補料和實現坐標儀功能預先為需貼片的PCB獲取貼片元件位置坐標。





三、產品優勢：


　　1、節省一半人力：傳統的SMT首件檢測，通常需要兩個操作員，使用JCX-820首件檢測儀，一個人就可以輕松勝任。


　　2、節省一半檢驗時間：數百家客戶驗證，使用JCX-820首件檢測儀，，即可節省50%-80%的首件檢測時間，并有效減少了產線等待時間。


　　3、有效提升品質：使用JCX-820首件檢測儀，整個檢測環節完全可以管控，杜絕了認為的差錯，不會漏檢，誤判，數據可隨時追溯。


　　4、自動生成報告：檢測完畢，可自動生成檢測報告。報告真實反應測試過程，并可以存檔，或發給客戶。


　　5、操作非常簡單：系統界面友好，自動讀值，自動判定，有提示音，操作員當天即可學會，3天內能熟練操作。


　　6、可追溯性：自動生成首件檢測報告，并可還原檢測場景。


　　7、保護客戶投資：產品不定期升級，提升產品新能和功能，保護客戶投資。





四、產品特點：





五、功能亮點：


　　1.BOM、CAD、及Image智能匹配


　　　 ● 一鍵完成PCB掃描操作、圖像讀取;


　　　 ● 人性化編輯BOM、CAD并便捷匹配坐標;


　　2.索檢查詢功能多樣化


　　　 ● 人性化選擇下一檢測元件;


　　　 ● 多種個性化查詢功能;


　　　 ● 快速導航測量目標;


　　3.智能輔助檢測功能


　　　 ● 智能框獲取PCB掃描區域;


　　　 ● 電腦屏幕多視窗，實時同步顯示待測元件信息;


　　　 ● 智能校準坐標偏移，解決無絲印PCB坐標匹配;


　　　 ● LCR自動讀數及自動調節檔位功能;


　　4.規范生產流程，提管理可追溯性


　　　 ● 防漏測和誤測功能;


　　　 ● 復查功能;


　　　 ● 自動判斷測量結果，避免人為錯誤;


　　　 ● 完整測試報表存于數據庫;





　　1.可使用設備自帶掃描設備獲取PCBA高清圖形


　　2.元件檢測順序可由軟件自動跳轉也可以人工控制


　　3.可按元件類別檢測或某規格元件進行檢測


　　4.檢測PASS和FAIL均有聲光報警提示


　　5.可按元件類別檢測或某規格元件進行檢測


　　6.標準圖（或位置圖）與PCBA實例圖同步放大顯示，拋棄紙質位置圖


　　7.全自動判斷測試結果，測試通過后，自動跳下一零件，并給出相應提示音，無需人工操作


　　8.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生


　　9.更加便捷的人工判定及不良原因記錄方式


　　10.更加方便的元件查找、定位方式


　　11.更加快速的圖像定位、旋轉、放大、縮小


　　12.提供中英文報表格式


　　13.快速導入BOM及XYData


　　14.BOM自檢及XYData與BOM的雙向?qū)Ρ炔檎义e漏


　　15.支持雙面坐標導入僅選擇一面進行檢測


　　16.更靈活的參數定義方式，支持來料加工企業多樣式的BOM


　　17.支持用戶權限定義，防止誤操作
