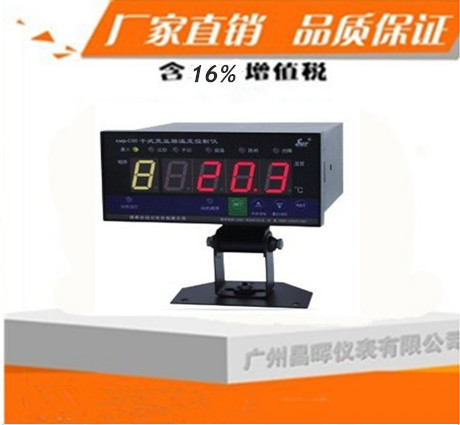

廠家直銷SWP-C80-T380D干式變壓器

廠家直銷SWP-C80-T380D干式變壓器 SWP-C80-T380D-2-P變壓器

注意事項

▲安裝、操作和運行前，請認真閱讀本說明書！

▲本說明書由最終使用者保留！

▲在進行變壓器耐壓試驗前，應先將傳感電纜插頭與溫控儀分離，以免損壞溫控儀?。?！

▲為了讓溫控器能夠正常投運，在搬運、安裝時盡可能小心輕放。

▲盡可能將溫控器安裝在墻面上。請勿安裝在高溫、高濕、強腐蝕性、高場強的環境中

▲禁止用明火燒烤測溫探頭，若需要檢測溫控儀的輸出狀態，請使用溫控儀的模擬檢測輸出功能。（操作密碼： 見P15）

▲   外部接線時，請參照溫控儀后側端子接線圖，注意接線端子哪些是有源、哪些是無源，并參考本冊中對繼電器接點容量的說明。

▲   故障、超溫、跳閘輸出觸點為無源觸點，使用時應另加電源。風機控制輸出為有源觸點，接線無需另加電源。

▲   配接單相風機的溫控儀在接通儀表電源后，接線端子上已帶電，切勿用手去接觸端子，以免出現危險。

▲   為保證溫控儀輸入信號質量，請務必擰緊傳感總成插頭上的連接螺釘。

▲   溫控儀電源應從市電AC220V獲得，而不宜直接取自變壓器的次級。

▲如果您在閱讀本冊和使用溫控儀時發現一些疑問或錯誤，很感謝您能及時與我們聯系。電話：0591-28055298

一、功能概述

SWP系列干式變壓器溫度控制器，是保證干式變壓器安全運行的控制裝置。該裝置采用新式設計，結構緊湊、牢固，顯示醒目、直觀，具有更加完善的系統自檢、系統保護、參數保存與輸出指示等功能。

1、對三相繞組溫度的巡回顯示或溫度相繞組的跟蹤顯示（可隨意切換）。

2、實現冷卻風機啟停的自動控制或手動控制（可隨意切換）。

3、輸出功能檢測及整機測量精度檢測。

4、風機啟停信號顯示輸出及遠傳；

超溫報警信號顯示輸出及遠傳；

超溫跳閘信號顯示輸出及遠傳；

傳感器開路、風機故障、系統故障自檢信號的顯示、報警與輸出。

5、黑匣子功能可保存停電前的全部監測參數以備查詢。

6、各相繞組獨立的溫度示值零點與比例補償。

7、輸出三路獨立4～20mA模擬電流，分別對應于A、B、C三相繞組溫度(可選功能)。

8、串行通訊功能（RS-232或RS-485），并可使用魯班組態軟件組成SWP遠程監控系統。

9、全數字式調校，摒棄了陳舊的電位器調整方式，現場使用極為方便。

二、校對指標

溫控器按JB/T7631--94《變壓器用電阻溫度計》標準設計。

1、  測量范圍： 0.0～200.0°C（傳感器Pt100）

2、  測量精度： 通用型：0.5級

                分辨力：0.1°C

3、  使用條件： 環境溫度：－20°C～+55°C

     相對濕度＜85％

     電源電壓：380V(三相) 220V(單相)

     電源頻率：50±2Hz

4、  抗干擾性能：對共模250V（AC，50HZ）或串模200mV（AC，50HZ）干擾電壓，

                顯示值變化小于基本誤差值。

5、  顯示值補償范圍： 0～±19.9°C。

6、  報警及保護功能： 傳感器開路報警

                      儀表故障自檢報警

                      輸入超量程自檢報警

                      風機故障報警

7、  風機控制輸出： 繼電器觸點輸出（觸點容量7A/250VAC，注：鑲嵌型為15A/250VAC），三相兩組。

8、  超溫報警輸出：  繼電器觸點輸出（觸點容量7A/250VAC）

9、  跳閘報警輸出：  繼電器觸點輸出（觸點容量7A/250VAC）

三、型號分類與功能說明

1、  SWP-C80通用型

注1：基本型功能三相巡回測量顯示，輸入開路報警顯示并輸出，故障自檢報警顯示并輸出，超溫跳閘顯示并輸出，三相巡回/值顯示兩種檢測狀態及指示，風機啟停自動/手動控制狀態的選擇、指示與輸出，三相溫度顯示值獨立數字補償。

1、  SWP-C80A通用型
