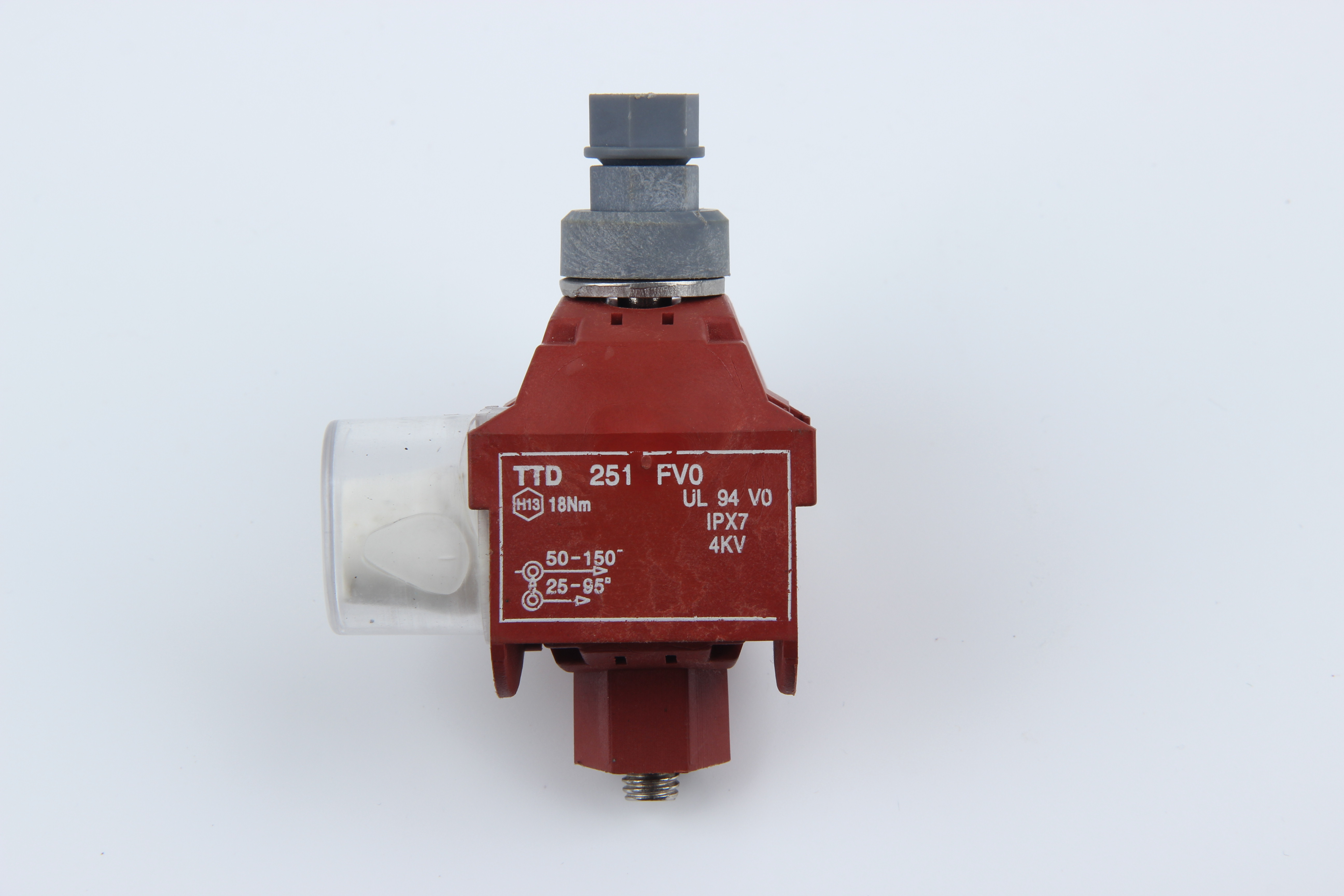

防火型絕緣穿刺線夾 JJC

絕緣穿刺線夾

       絕緣穿刺線夾(Insulation Piercing Connectors)主要由絕緣殼體、穿片、防水膠墊、力矩螺栓組成。當做電纜分支連接時，將分支電纜插入支線帽并確定好主線分支位置后，用套筒扳手擰緊線夾上的力矩螺母，隨著力矩螺母的擰緊，線夾上下兩塊暗藏有穿片的絕緣體逐漸合攏，同時，包裹在穿片周圍的弧形密封膠墊逐步緊貼電纜絕緣層，穿片亦開始穿刺電纜絕緣層及金屬導體。當密封膠墊和絕緣油脂的密封程度和穿片與金屬體的接觸達到效果時，力矩螺母自動脫落，此時，安裝完成且接觸點密封和電氣效果達到。

一：產品概況

1.1 穿刺結構,安裝簡單,絕緣導線無需剝皮;

1.2 力矩螺母,穿刺壓力恒定,確保良好的電氣連接而不損傷導線,

1.3 自密封結構,防潮,防水,防腐蝕,延長絕緣導線及線夾的使用壽命

1.4 采用特制接觸,適用銅(鋁)對接及銅鋁過渡

15 電氣接觸電阻小,接觸電阻小于等長分支導線電阻的1.1倍,符合DL/T765.1-2001標準

1.6 特殊絕緣殼體,抗光照及環境老化,介電強度>12KV

1.7 弧面設計,適用同(異)徑導線連接,連接范圍廣(0.75mm2-400mm2)

=

作用：為電纜做分支或接觸

二：性能實驗

2.1 機械性能:線夾握力大于1/10導線拉斷力,符合GB2314-1997要求

2.2 溫升性能:在大電流情況下,線夾的溫度升連接導線的溫升

2.3 熱循環性能:符合GB/T2317-2000電力金具熱循環試驗標準.

2.4 防水絕緣性能:符合GB/T13140-1998第2部分標準的相關試驗要求

2.5 抗腐蝕性能:在和鹽霧環境中做3次14天的循環測試.

2.6 環境老化性能: 在紫外線,干燥,和潮濕的環境中,溫度變化和熱沖擊中暴露六個星期

2.7 防火性能:連接器件的絕緣材料經受信灼熱絲試驗,符合GB/T5169.4第4-10章要求

三：三大優勢

安裝簡便：不需剝去電纜的絕緣皮即可做電纜分支，接頭完全絕緣。不需截斷主電纜，

可在電纜任意位置做分支。安裝簡便可靠，只需用套筒扳手，可帶電安裝。

使用安全：接頭耐扭曲、防震、防水、阻燃、防電化腐蝕老化，無需維護。已成功使用30多年。

節約成本：安裝空間極小，節省橋架和土建費用。建筑中應用，不需要終端箱、分接箱，

不需電纜返線，節省電纜投資。電纜+穿刺線夾的費用低于其他供電系統，僅為插接

母線的40%左右，是預制分支電纜的60%左右。

四：安裝方法

單螺桿絕緣穿刺線夾的安裝

1.把穿刺線夾螺母調節至合適位置,把支線完全插入到支線帽套中。

2.插入主線,主線有兩層絕緣皮的則要在連接位置剝除一定長度的外層絕緣皮。

3.主\支線放到適當位置并保持平行,先用手旋擰緊螺母,固定好線夾。

4.用尺寸相應的套筒板手均勻旋緊螺母,直到斷裂脫落,安裝完成。

雙螺桿絕緣穿刺線夾的安裝

1、先將線夾擰開并把主線卡入主線槽內，切勿將主線與刀尺卡歪。注意線徑范圍是否對應本線夾。

2、再把支線放入支線槽內。注意事項同上。

3、用套筒扳手擰緊。禁用開口扳手。

4、注意兩個螺母要依次同步往下擰。

5、當擰緊到一定力度時恒定力矩螺母擰斷。安裝完成。
