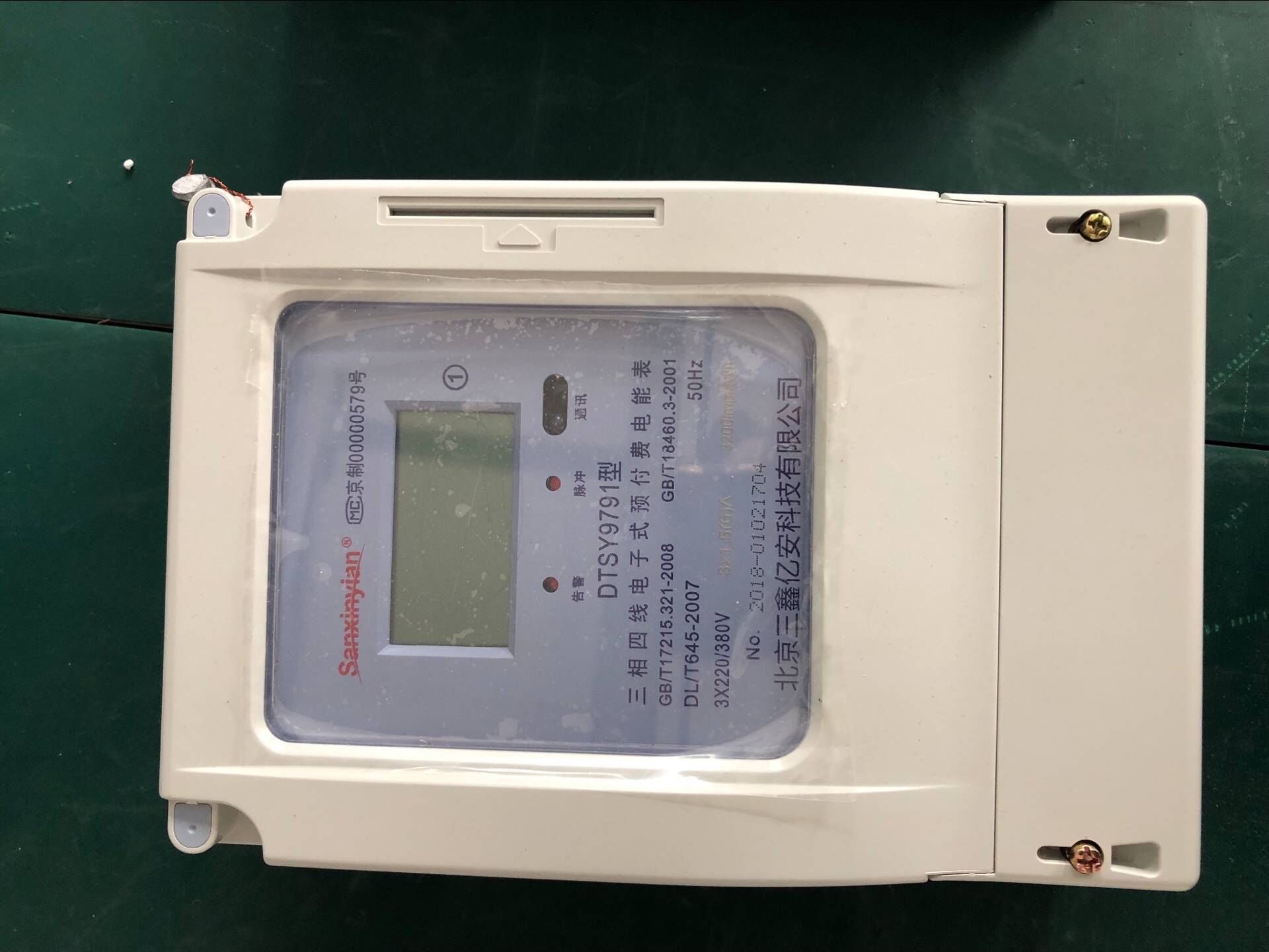

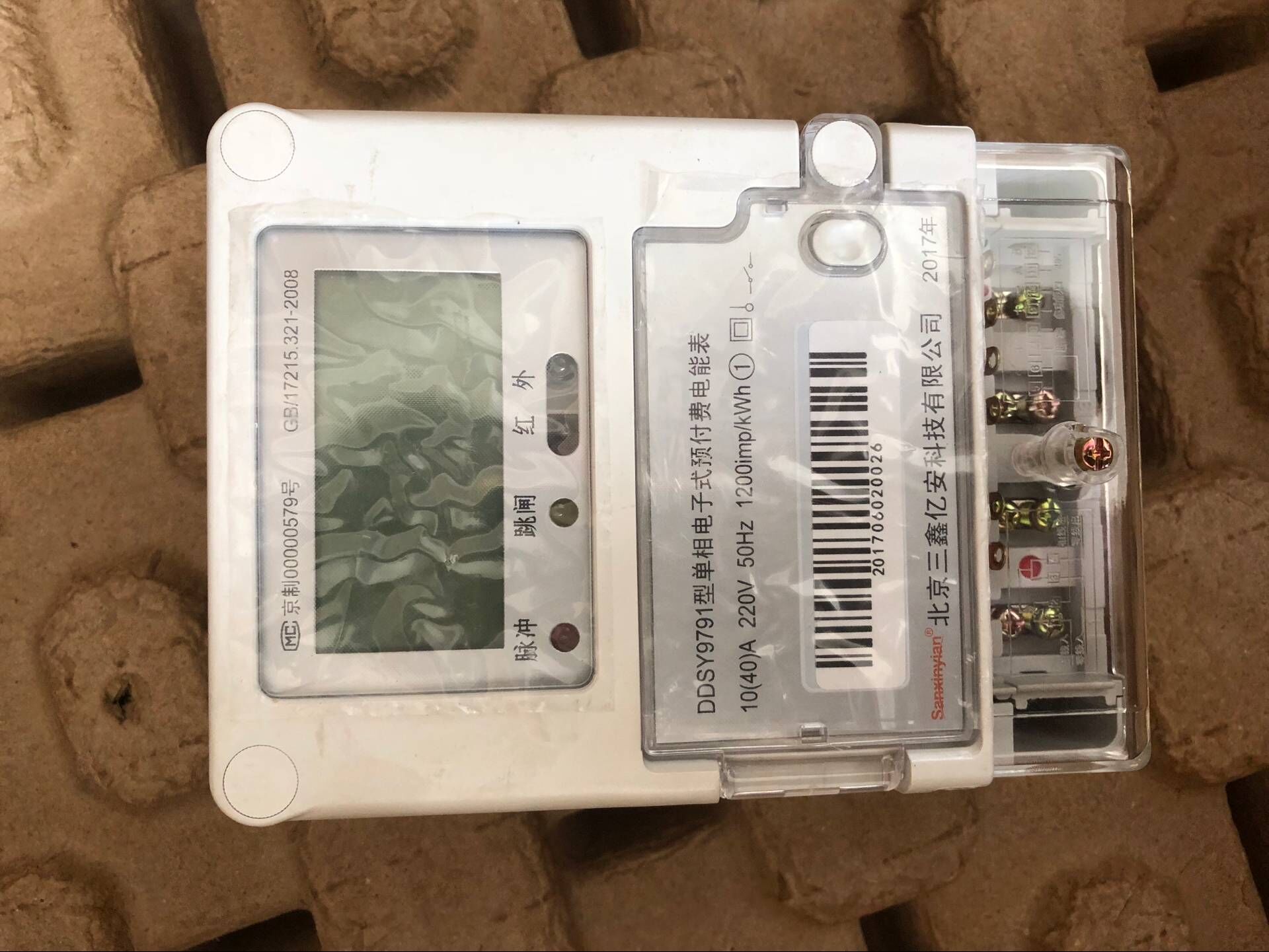

供應北京 遠程智能電表

三相四線/三相三線智能電能表是采用大規模集成電路，使用了高精度的電能計量芯片，其載波模塊的通信能力和可靠性也達到了廣泛實際應用的程度，并應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計制造的具有現代水平的儀表。

該表性能指標符合GB/T 17215.321-2008《交流電測量設備 特殊要求》第21部分靜止式有功電能表（1級和2級）、GB/T 17215.322-2008《交流電測量設備 特殊要求》第22部分靜止式有功電能表（0.2S級和0.5S級）國家標準和DL/T 614–2007《多功能電能表》標準，其通信符合DL/T645–2007《多功能電能表通信協議》的要求，并兼容DL/T645–1997《多功能表通信規約》的要求，可根據功能定制需求符合多功能電能表的各項技術要求。售電系統主站與電能表數據交互的安全性和完整性由嚴格的安全來保障，安全認證所涉及的數據結構和操作流程符合Q/GDW 365-2009《智能電能表信息交換安全認證技術規范》對電能表的各項技術要求。

1.2技術特點

l 內嵌高速高精度的交流電壓電流采集模塊，采樣精度高，電能計量實時；

l 能分時計量組合有功電量，正、反有功電量及需量、組合無功，四象限無功電量，并具有485通訊、紅外通訊等功能；

l 電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力；

l 三相電源供電（即線路供電方式），三相三線中的任一相或三相四線中的任兩相斷電時，電能表仍能正常工作；

l 在失去交流電源的情況下，電能表能夠保持?jǐn)?shù)據和維持時鐘芯片工作；

l 低電源功耗。

本功能

3.1 電能計量功能

1) 電能測量四象限的定義：

測量平面的橫軸表示電壓向量U(固定在橫軸)，瞬時的電流向量用來表示當前電能的輸送，并相對于電壓相量U具有相位角Φ。逆時針方向Φ角為正。四象限的示意圖如下圖所示：

    輸入無功(+R)

輸出無功(-R)

A—有功電能；R—無功電能；R_L—感性無功電能；R_C—容性無功電能

圖4   電能測量四象限定義

注：此圖與DL/T 614-1997《多功能電能表》標準中表示的方式不同，但內容是相同的。

2) 電能計量記錄內容

有功組合方式特征字：

無功組合方式1、2特征字：

3.2 需量記錄功能

需量――在的時間區間內，需量周期中測得的平均功率值。

需量周期――測量平均功率的連續相等的時間間隔。需量周期可5/10/15/30/60分鐘任選一種。

滑差時間――依次遞推來測量需量的小于需量周期的時間，1～60分鐘可任意設定。

需量及發生時間記錄內容

電能、需量的結算：根據設置的每月第1~3結算日進行結算。在時間運行到每月第1結算日(設置的數據有效時)，電能進行轉存，需量數據轉存，并且當月需量數據進行清零。在時間運行到每月第2~3結算日(設置的數據有效時)，電能進行轉存，對應的這個結算日需量數據補FF。

3.3 復費率功能

年時區數：電能表最多能運行的時區。如果年時區數小于已編程的年時區，則電能表只運行前面幾個時區(如年時區數為2，則運行前2個時區)。年時區數編為0，則電能表只運行個時區(不管編程時編設了幾個時區)。年時區數不超過14。

日時段表數：電能表最多能運行的日時段表號。如果日時段表數設為3，則電表的第4到第8日時段表無效，即使某個時區的日時段表號被設為4，該時區會按第3日時段表的時段運行，而不會按第4日時段表的時段運行。如日時段表數編為0，則電表只運行第1日時段表。日時段表數不超過8。

日時段數：電能表每天最多能運行的日時段。不超過14。如果日時段數設為4，則每個日時段表的第5～14時段的時間電表將視作無效，只有前4個時段的時間有效。如設為0，則電表只運行個日時段。

日時段表號：編程時用來表示電表運行在第幾日時段表，用1、2、3、4、5、6、7、8表示。如時區的日時段表號被設為0，則電表固定為第1日時段表。

費率數：電能表最多能切換的費率號數。其值不超過4。若設為3，則只有費率1、費率2、費率3有效，而會將費率4默認為費率3，若費率數設為2，則只有費率1、費率2有效，費率3、費率4都將被默認為費率2，依此類推。如為0，則電表不論在哪個日時段，只運行費率1。

費率號：編程時用來表示電表運行在何種費率，用1、2、3、4表示。通常分別對應尖費率、峰費率、平費率、谷費率。

公共假日數：電能表一年中能運行在公共假日狀態下的天數。如為0，表示公共假日選擇無效。其值不超過254。

公共假日：一般指國家規定的假日，如1月1日、5月1日、春節等,用戶可設置。
公共假日日期及日時段表號：設定一年中的公共假日日期及采用的日時段表號，不同的公共假日可采用不同的日時段表號。
