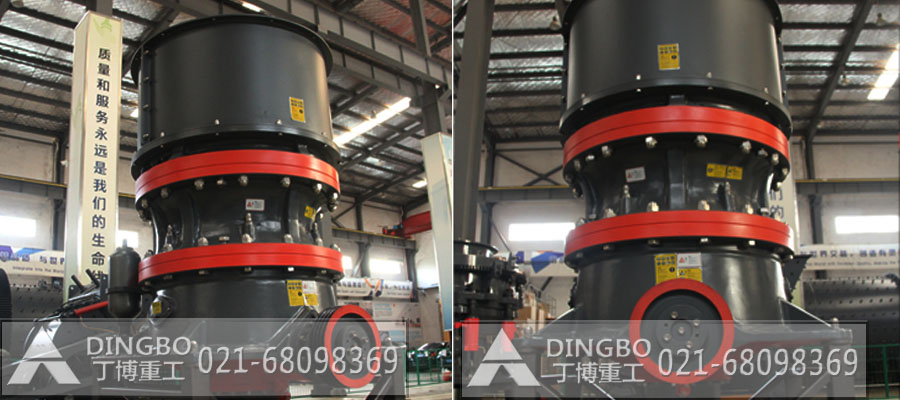

上海單缸液壓圓錐破碎機廠家直銷價格目錄工作原理|設計圖紙|產品優勢|產品特點|產品目錄

丁博重工GP單缸液壓圓錐破碎機廣泛吸收美國、德國等破碎機技術，全新破碎機結構，結合優化的層壓式破碎腔型，全智能自動化控制系統，GP系列單缸液壓圓錐破碎機擁有傳統圓錐破碎機無可比擬的性能特點?？梢詮V泛地應用于中碎，細碎及超細碎作業當中，自主研發和設計的新型破碎機。該圓錐破碎機集機械、液壓、電氣、自動化和智能控制等技術于一體，代表著*的破碎機技術。

【進料粒度】：≤600mm
【生產能力】：30-2500t/h
【應用領域】：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等 （更多應用領域請點擊“免費咨詢”）
【適應物料】：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦石、金礦石、銅礦石等





產品優勢
1、高質量的石子：該液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。
2、雙保險控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。


工作原理
單缸圓錐破碎機工作時：電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉?？諜C(jī)運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。


典型案例
客戶情況
山東250TPH砂石料生產線
山東榮成的玄武巖加工廠家像我司購買了顎式破碎機，單杠圓錐破碎機，制砂機，時產250TPH。
生產情況
【日運轉】: 7-8小時
【進   料】: 玄武巖
【成   品】: 0-5mm及5-10mm

百度百科：

單缸液壓圓錐破碎機 編輯
本詞條缺少名片圖，補充相關內容使詞條更完整，還能快速升級，趕緊來編輯吧！
具有的結構設計、的破碎能力、的可靠性和低廉的生產運行成本等特點。液壓圓錐破通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能；配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能。單缸液壓圓錐式破碎機可廣泛應用于各黑色、有色、非金屬礦山及砂石料等工業領域。
中文名 單缸液壓圓錐破碎機 特    點 的結構設計、的破碎能力 用    途 冶金、建筑酸鹽行業中原料的破碎 維    修 維修方便快捷
目錄
1 性能特點
2 用途
3 工作原理
4 特點
5 技術參數
性能特點編輯
1、率：該液壓圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。
2、生產能力大：該液壓圓錐破碎機將破碎沖程、破碎速度以及破碎腔形狀的組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%。
3、高質量的石子：該液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。
4、多種腔形的中細破碎，僅僅更換定錐既可實現。
5、雙保險控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。
6、易于維修：圓錐破碎機結構簡單而緊湊，性能穩定，不易故障。維修方便快捷。
用途編輯
適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。液壓圓錐破破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。
工作原理編輯
電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。
出料口大小的調整：底部液壓缸的個功能在于調節主軸的上下位置，從而調節動錐和外錐襯板之間的間距。這個間距變小了，破碎機的出料粒度就?。贿@個間距變大了，破碎機的出料粒度就大。同時，選用不同的破碎腔型，選用不同的偏心套也能夠改變物料的出料大小。
特點編輯
破碎比大、生產效率高。
層壓破碎、成品粒級更均勻。
易損件消耗少、運行成本低。
粗細破碎，僅僅更換定錐既可實現。
的液壓技術，實現了過載保護和液壓調整排料口，簡化了破碎機結構，減輕了重量。
稀油潤滑、可靠、提高使用壽命。
維修簡便、操作使用方便。
