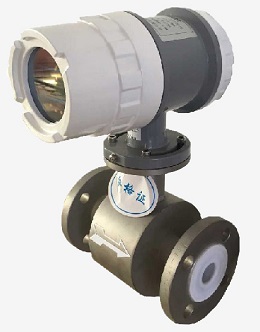

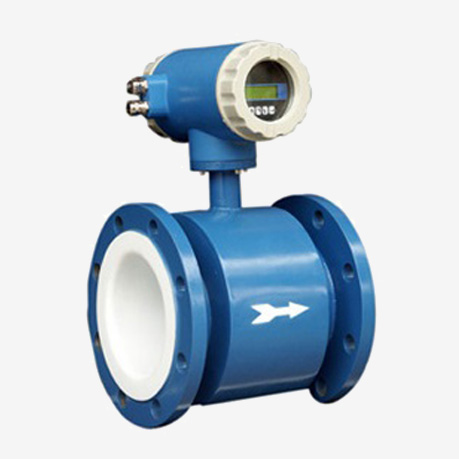

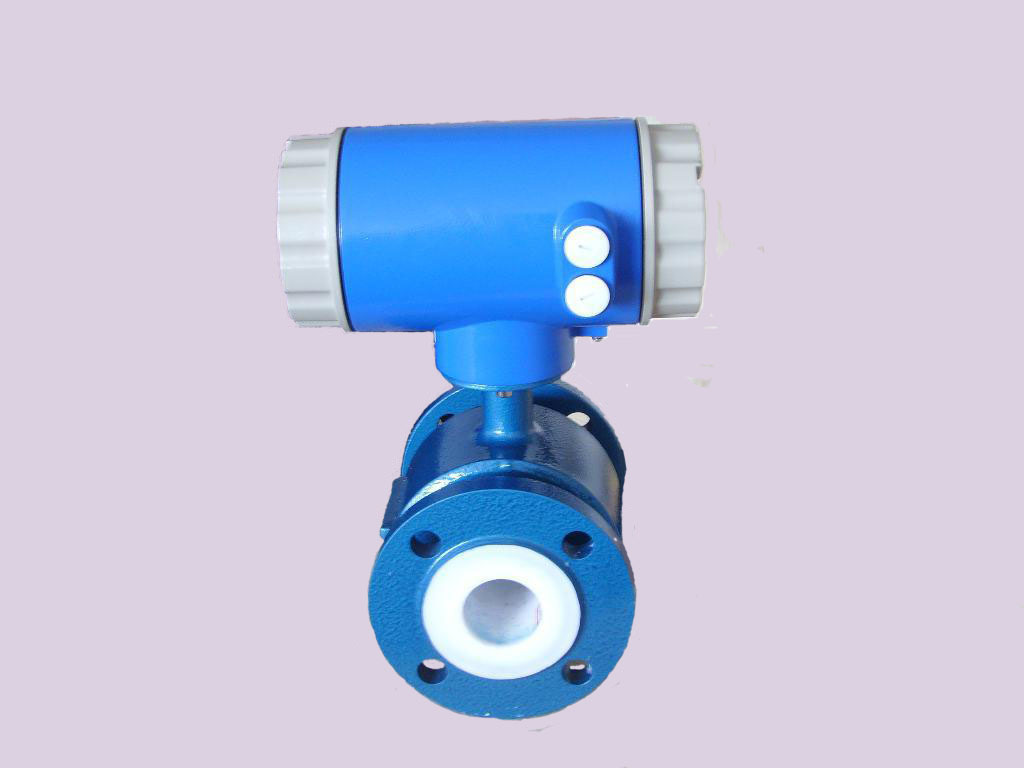

供應氫氧化鎂電磁流量計/糖漿電磁流量計/鉆井泥漿電磁流量計

一、產品概述：

    LDG系列電磁流量計采用新技術。利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波 磁場的缺點；還可以電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有極好的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點。

二、計量原理：

    LDG系列電磁流量計根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例。

    傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

三、廣泛應用：

    LDG系列電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

四、主要特點：

    1、儀表結構簡單、可靠，無可動部件，工作壽命長；

    2、無截流阻流部件，不存在壓力損失和流體堵塞現象；

    3、無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統；

    4、測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響；

    5、采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要；

    6、備有管道式、插入式等多種流量計型號；

    7、采用EEPROM存貯器，測量運算數據存貯保護安全可靠；

    8、具備一體化和分離型兩種型式；

    9、高清晰度LCD背光顯示。

五、技術參數：

    儀表精度：管道式0.5級、1.0級；插入式2.5級；

    測量介質：電導率大于5μS/cm的各種液體和液固兩相流體；

    流速范圍：0.2～8m/s；

    工作壓力：1.6MPa；

    環境溫度：-40℃～+50℃；

    介質溫度：聚四氟乙烯襯里≤180℃。

    橡膠材質襯里≤65℃；

    防爆標志：ExmibdⅡBT4；

    防爆證號：GYB01349；

    外磁干擾：≤400A/m；

    外殼防護：一體化型： IP65；

    分 離 型： 傳感器IP68(水下5米，于橡膠襯里)轉換器IP65；

    輸出信號：4～20mA.DC，負載電阻0～750Ω；

    通訊輸出：RS485或CAN總線；

    電氣連接：M20×1.5內螺紋，φ10電纜孔；

    電源電壓：90～220V.AC、24±10%V.DC；

    功耗：≤10VA。

LDG 電磁流量計測量?jī)?yōu)勢

1、測量精度高，0.5級，穩定性能好;

2、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;

3、測量管內無阻礙流動部件，無壓損，直管段要求較低。對漿液測量有獨特的適應性;

4、合理選擇傳感器襯里和電極材料，即具有良好的耐瘸蝕和耐磨損性;

5、轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達150: 1;

6、轉換器可與傳感器組成體型或分離型;

7、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠;

8、流量計為雙向測量系統，內裝三個積算器:正向總量、反向總量及差值總量;可顯示正、反流量，并具有多種輸出:電流、脈沖、數字通訊、HART;

9、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能;

10、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高;

11、測量管道內無阻流件，因此沒有附加的壓力損失;測量管道內無可動部件，因此傳感器壽命極長;

12.由于感應電壓信號是在整個充滿磁場的空間中形成的， 是管道截面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑;

13.轉換器采用國際最的單片機(MCU)和表面貼裝技術(SMT)， 性能可督精度高， 功耗低，零點穩定，參數設定方便。點擊中文顯示LCD，顯示累積流量，瞬時流量、 流速、 流量百分比等;

14、雙向測量系統，可測正向流量、反向流量。采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。
