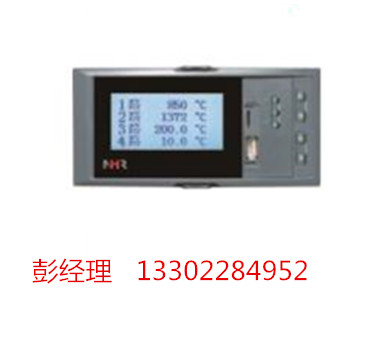

虹潤記錄儀NHR-7101-A-2無紙記錄儀

[NHR-7101

NHR-7101-A

虹潤

NHR表]

廣州市無紙記錄儀廠家

價格： 320.00

物流： 福建福州市臺江區| 賣家支付運費

可銷售總量： 1000臺

手機： 13302284952 郵箱： 2242328060@qq.com

傳真： 020-80671733 地址： 廣東廣州市

在線詢盤 聯系廠家：13302284952 020-83375699

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[NHR-7101 NHR-7101-A 虹潤 NHR表]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（虹潤記錄儀NHR-7101-A-2無紙記錄儀）

品牌： 虹潤
型號： NHR-7101
加工定制： 是
測量精度： 0.1
結構型式： 橫表
顯示方式： LCD
外形尺寸： 160*80
開孔尺寸： 152*76

虹潤記錄儀NHR-7101-A-2無紙記錄儀

NHR-7100/7100R系列液晶漢顯控制儀/無紙記錄儀是一種智能化的多功能二次儀表，適用于對各種過程參量進行監測、控制、記錄與遠傳。
   ★4路信號輸入，可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶等信號；0.2級測量精度。
   ★具有模擬量變送輸出與繼電器接點輸出可選。
   ★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
   ★支持RS232C打印功能，具有手動打印、定時打印功能。
   ★帶DC24V饋電輸出，為現場變送器配電。
   ★帶USB數據轉存功能和SD卡擴展功能。
   ★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

儀表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①顯示面板 ②USB、SD接口 ③確認鍵顯示通道切換鍵時標切換鍵 ④光標下移鍵 ⑤光標上移鍵 ⑥光標左移鍵 ⑦光標右移鍵

簡易畫面指示

接線圖

注1：接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。

注2：橫豎式儀表后蓋接線端子的方向不一樣，見示意圖1。


儀表選型

NHR-71 □-□-□-□-□液晶漢顯控制儀
① ② ③ ④ ⑤
NHR-71 □R-□-□-□-□無紙記錄儀
① ② ③ ④ ⑤

①輸入通道		②規格尺寸
代碼	輸入通道	代碼	寬高深
01 02 03 04	1路輸入 2路輸入 3路輸入 4路輸入	A B C	16080110mm（橫式） 80160110mm（豎式） 9696110mm（方式）
③報警輸出（備注1）		④供電電源
代碼	報警通道（繼電器接點輸出）	代碼	電壓范圍
X 1 2 3 4 5 6	無輸出 1限報警 2限報警 3限報警 4限報警 5限報警 6限報警	A D	AC/DC 100～240V(AC/50-60Hz) DC 12～36V
⑤附加功能(以下功能可全選，用“/”隔開，不選功能可省略)
變送輸出(備注1)		通訊輸出
代碼	輸出通道	代碼	通訊接口(通訊協議)
1 2 3 4	1路變送輸出 2路變送輸出 3路變送輸出 4路變送輸出	D1 D2 D3	RS485通訊接口（Modbus RTU） RS232通訊接口（Modbus RTU） RS232C打印接口
饋電輸出
代碼	饋電輸出（輸出電壓)
1P 2P	1路饋電輸出 2路饋電輸出如“2P（12/24）”表示路12V，第二路24V饋電輸出。
適用于帶記錄的儀表
USB轉存功能		擴展功能
代碼	轉存功能	代碼	擴展功能
U	USB卡轉存（U盤）	SD	SD卡擴展(Micro SD卡)

備注：
1、變送輸出與報警輸出可組合，變送輸出+報警輸出≤6。
2、儀表型號舉例：
   例1：NHR-7101-A-2-A-1/D1(4～20mA輸入，4～20mA輸出)
   含義：?jiǎn)温芬壕h顯控制儀，160*80*110mm的規格尺寸，2限報警輸出，AC100～240V供電，1路變送輸出，RS485通訊。
   例2：NHR-7104R-B-X-A-4/1P/U(4路4～20mA輸入，4路4～20mA輸出)
   含義：四路輸入無紙記錄儀，80*160*110mm的規格尺寸，無報警輸出，AC100～240V供電，4路變送輸出，1路饋電輸出，USB轉存功能。

輸入信號類型

信號類型	量程范圍	信號類型	量程范圍
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃	BA1 BA2 0～400Ω線性電阻 0～20mV 0～100mV 0～20mA 0～10mA 4～20 mA 0～5V 1～5V 0～10V(不可切換) 0～10mA開方 4～20mA開方 0～5V開方 1～5V開方	-200.0～600.0℃ -200.0～600.0℃ -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999

模擬量輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)

輸出信號類型	4-20mA	1-5V	0-10mA	0-5V	0-20mA	0-10V(特殊定制)
輸出1、2負載電阻RL	RL≤480Ω	RL≥250KΩ	RL≤960Ω	RL≥250KΩ	RL≤480Ω	RL≥4KΩ
輸出3、4負載電阻RL	RL≤380Ω	RL≥250KΩ	RL≤760Ω	RL≥250KΩ	RL≤380Ω	RL≥4KΩ
