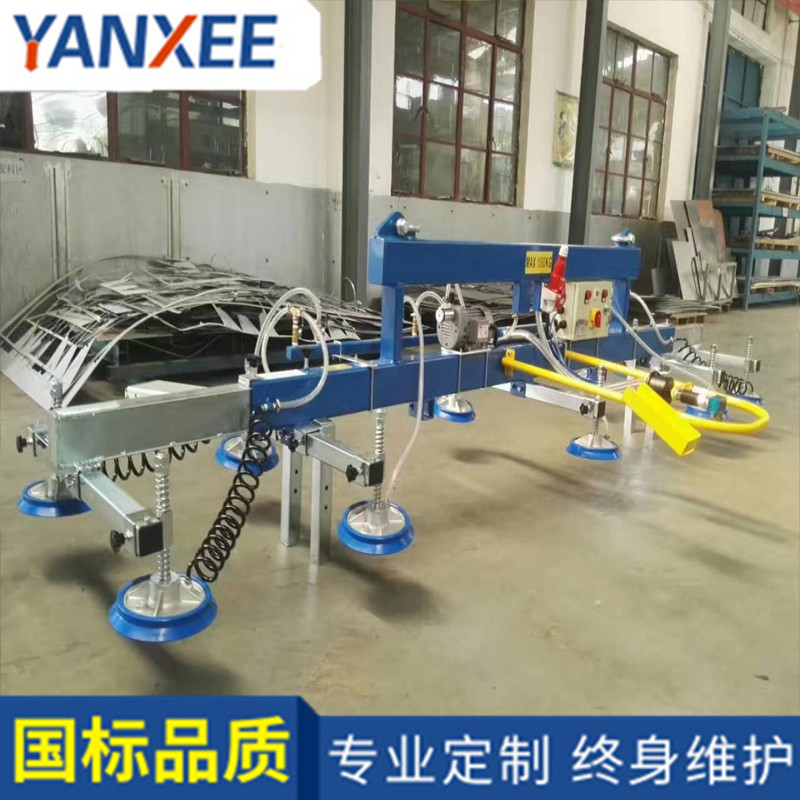

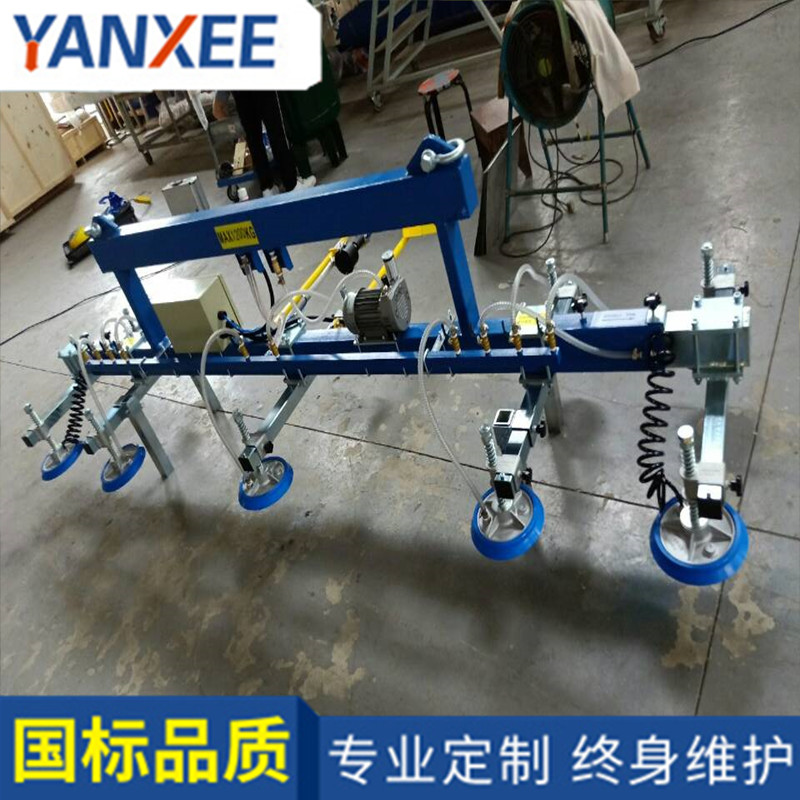

1000kg真空吸吊機 6020激光切割機上料設備

 真空吸吊機鐵板不銹鋼板鋁板加工企業真空吸盤真空搬運上料設備工業吸盤

配置說明：

●機械部分：

（1）吸吊機主梁設計為5m(2.8m+1.1m+1.1m),其兩端用板材焊接封閉，同時作為真空蓄能器使用，

焊后進密性檢測，保證無泄漏。

   當設備突然斷電時依然保證能可靠吸附板材至少 20 分鐘，不會造成設備損壞等安全事故（歐洲 CE 標準為保持 10 分鐘）

（2）該設備有 4 根橫梁，每根長度 0.8m，各橫梁均對稱安裝有 2 個 Ф230mm 吸盤。

各吸盤在橫梁上位置可調，便于吸附不同尺寸的板材。

● 電氣部分：

（1）真空吸吊機上裝有真空壓力傳感器和蜂鳴報警單元，真空系統壓力未達到設定壓力時時，或者當發生斷電事故時，報警單元會控制紅色報亮起，同時蜂鳴器響起，提示操作人員及時處置。

（2）為節省電力和延長真空泵的使用壽命，在該設備的控制部分有“ 間歇啟動”功能，即在壓力達到真空泵的 高壓力時，控制系統讓真空泵停止運轉，在接近報警壓力時，真空泵有自動啟動。 此項環保功能可減少電力消耗 60%-80% ，同時延長壽命達2 倍以上。注：此設備增加有缺相保護功能。

真空部分：

（1）吸吊機采用進口無油旋片式真空泵，抽氣量 8m3/h， 大真空度可達 85%以上，且節省能源、小巧輕便，無需保養等；

（2）整套設備配備有8個真空吸盤，多點吸附以確保板材在搬運過程中能夠保持很高的水平度而不發生傾斜；

（3）吸盤材料為橡膠，直徑 230mm，耐油（苯），耐久，耐酸堿，吸盤連接處有萬向接頭，能夠有效的與板材吸附產生真空。單個吸盤水平理論 大吸力=有效面積(理論面積*系數)*計算壓力(0.6bar)；=(0.115*0.115*3.14)*0.6*10000=249.1N,約合 249Kgf。

按照 2  倍安全系數，該吸盤的實際允許吸力 249/2=124.5Kgf 。8 個吸盤的總吸力為個吸盤的總吸力為1000kgf 。 注：上表所提及之真空吸力均為在 60%真空度下計算，正常工作情況下，系統 大真空度可達真空度下計算，

正常工作情況下，系統 大真空度可達 85% 以上；

（4）真空壓力傳感器選用日本品牌，設定報警壓力位為 60%真空度；

（5）每個吸盤均配備有手動球閥控制啟閉，這樣就保證了同一臺設備可適用于各規格板材；

（6）吸盤桿上下各配備有一個彈簧，當板材不平，彈簧起到緩沖作用，可以使吸盤受力均勻，從而保證吸吊的安全可靠。

 設計標準

本公司設備嚴格按照歐洲 CE 標準 EN13155:2003、美國 ASME（機械工程協會）B30-20-2006 標準及德國 UVV18 標準進行設計，主體設計指標高于以上標準。

（1）安全系數：主體大于 2.0，真空系統計算壓力值為 60%，實際 高壓力可達 85%真空度，預留了約 40%余量。
