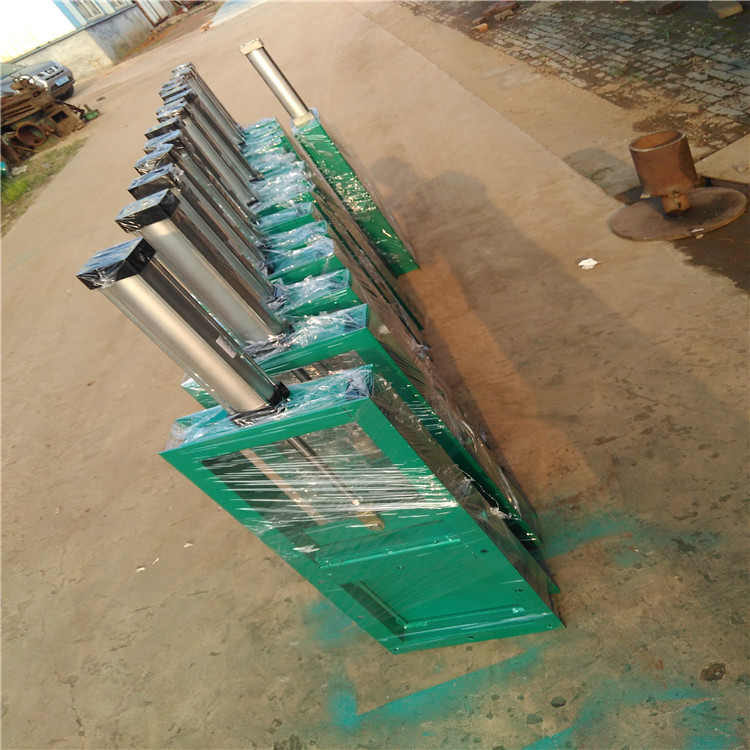

方口電動插板閥 200*200電動/氣動插板閥

電動插板閥

原理：閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。

公稱通徑范圍：DN50-DN500

公稱壓力范圍：1.0MPa-1.6MPa

材質：鑄鋼、不銹鋼、

閘板材質：2Cr13、201、304、316、316L

連接形式：對夾式

堆焊2Cr13、不銹鋼、硬質合金

電動插板閥昶旭環保說明:插板閥配備電動、氣動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。手動插板閥，電動插板閥結構緊湊、耐磨，泄漏量小，具有操作簡便、動作靈活、省力等特點，可以在高溫、高粉塵、強磁的環境下正常工作。手動插板閥，電動插板閥大多用于卸料器配套使用分為方口圓口兩種。手動插板閥口型要根據卸料器形狀做出選擇。電動插板閥生產的經久耐用，流動阻力小，體積小，重量輕，維修方便，使用廣泛。手動插板閥密封結構可以分軟密封、硬密封結構。工藝性好， 結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。

直連式電動插板閥又稱電動插板卸料閥采用直連式式傳動，通過電機轉動傳遞給減速機后轉動絲杠帶動閘板作水平方向的上下運動，達到電動插板閥關閉與開啟的目的。電動插板閥由電機，減速機，框架，插板，絲杠等組成，主要應用于冶金、礦山、建材等行業的粉塵或小顆粒物料的流量控制。

電動插板閥廣泛地用于冶金,礦山,建材等行業的粉塵物料的流量控制的管道上,是控制粉塵物料流量的理想設備.電動單向平板閘閥結構特點：電動單向平板閘閥采用鋼板焊合結,配重桿自復位機構,結構緊湊,工作平穩.電動插板閥,電動雙向平板閘閥該閘門主要由框架,閘板及手電動驅動機構組成,電機經過減速劑通過鏈輪轉動帶動閘板作水平方向的往復運動,達到閥門的啟閉目的.閘閥結構簡單,重量輕,操作靈活,裝拆方便,采用很好碳素鋼制造,其強度高,性能好,使用壽命長;絲桿及螺母采用了軟防罩結構,不受外界粉塵影響.

一般電機減速直連插板閥比鏈式電動插板閥造價要低一部分.因為閥體的結構少了鏈條和鏈殼,鏈輪等幾部分部件,這樣會節省一部分成本.不過直連式電動插板閥具有結構簡單，外形美觀等特點，越來受到廣大消費者額青睞。

電動插板閥具有工作平穩，結構簡單，操作靈活，強度高，性能好，使用壽命長，省時與省力的優點，也可根據安裝環境的要求采用碳鋼，不銹鋼等材質制作，深受環保，冶金，化工，建材，水泥，食品等行業的好評。

昶旭生產的電動插板閥結構特點：電動插板閥采用鋼板焊合結構，配重桿自復位機構，結構緊湊，工作平穩可靠。電動插板閥整體結構設計堅固而緊湊，平穩可靠，精巧美觀; 閥板和閥座交替開關，無滑動結構，密封性能強； 電動插板閥可氣力輸送粉粒體物料系統，也可以用于一般的有壓差的脈動卸料場合； 法蘭形狀可以是圓形或方形。

電動插板閥是一種閘板與閥座始終緊密接觸密封的閥門。電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，電動插板閥只能作全開和全關，不能作調節和節流。閘板有兩個密封面，較常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。

電動插板閥安裝應注意幾下方面：

 1、在電動插板閥安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應加以緊固。

 2、電動插板閥安裝時應采用整體就位安裝，不能閘框、閘板分體安裝，防止閘框變形。

 3、二次澆筑前將閘門整體吊裝就位后找好前后、左右的正確位置，然后調整螺栓與工程配鋼筋焊牢固。

 4、電動插板閥接通電源是一定要注意閘板開啟和關閉的方向，防止誤操作損壞絲杠或閘板。

5、在澆筑混凝土時，流進閘板、閘框、斜鐵、擋板間隙中的灰漿應清理，防止灰漿凝固影響啟閉。

6、電動螺旋插板閥出廠前，為了使閘板、閘框貼合的更緊，安裝后減少間隙，2米以上的閘門在上下橫框上安裝了壓板卡鐵，立框的斜鐵上增加了頂絲。注意在間隙調整后將卡鐵和斜鐵上的頂絲拆除，以使閘門啟閉。
