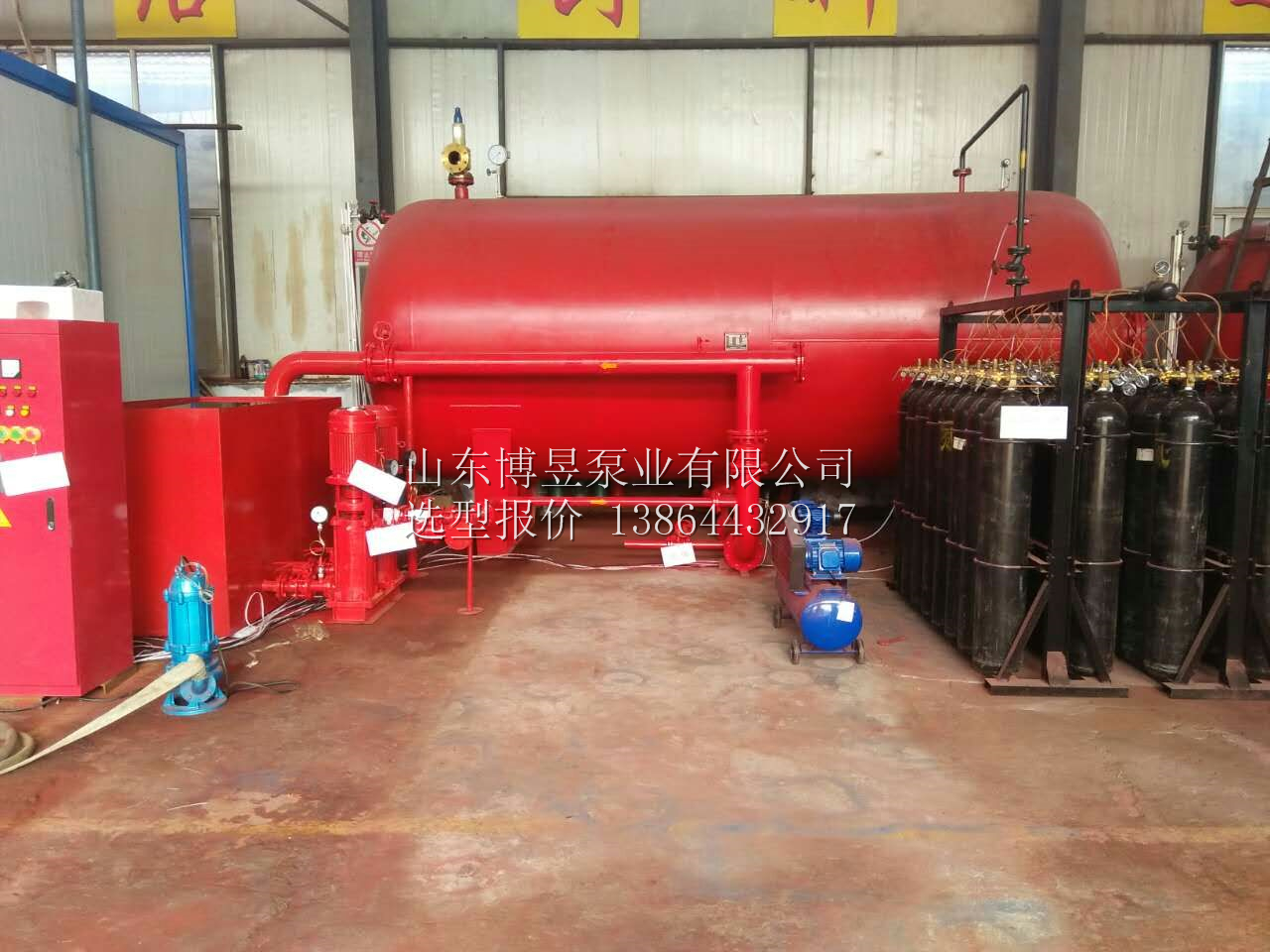

DLC氣體頂壓消防氣壓給水設備

DLC氣體頂壓消防氣壓給水設備
（運行及工作原理）
1、  設備組成：壓力罐、穩壓泵系統、汽瓶系統、汽泵、及控制系統。
2、  穩壓泵系統啟動與運行：?jiǎn)?dòng)前首先向壓力罐及系統里充水，充到一定程度后，啟動穩壓泵繼續向系統打水，直至把穩壓罐內的水位提高到設定的水位上限即M1時，穩壓泵（兩臺一備一用）自動停止，這時如果壓力處在系統設定的壓力下限P2（P1為系統壓力上限， P2為系統壓力下限）以下時，汽泵自動向罐內補氣直到壓力達到設定的穩壓系統壓力上限P1時汽泵停止。這是一個穩壓周期的完成，此時整個消防系統處在穩壓狀態。當系統內泄漏壓力下降到P2時，磁翻板液位計檢測到罐內水位如果下降了，當水位降至設定的水位下限M2時，穩壓泵系統自動啟動，向系統內補水，補到系統設定的水位上M1，水泵停止。（如果在補水的過程中罐內壓力過高，即高于設定的穩壓系統壓力上限，這時罐頂?shù)碾姶砰yD2自動打開泄壓，以保障水能補到設定的水位），如果此時系統壓力低于系統設定的壓力下，這時汽泵自動啟動向罐內補氣, 一直補到系統設定的壓力上限P1時汽泵停止，如此反復運行以保證穩壓系統處在設定的水位（M1---M2）及壓力（P1---P2）范圍內，達到穩壓的目的。
3、  氣瓶系統：氣瓶組配有氣瓶N只、各氣瓶通過管路與一條DN25的管路相連，DN25管路與氣壓罐頂部相連，管路通斷由電磁閥D1控制，氣瓶?jī)?nèi)壓力在（12MPa---15MPa）公斤，出口壓力設定為系統的下限壓力以下P4=0.42。平時氣瓶系統并不工作一直處于休眠狀態，有火災發生時才投入工作。工作過程為當有火災發生時，穩壓系統壓力急劇下降，當下降到P4時，氣瓶組電磁閥D1打開，氣瓶組的高壓氣體伴隨氣泵的高壓氣體迅速打到氣壓罐內，把氣壓罐里的水迅速打到管道內，以保證10分鐘的應急消防水源供給。
4、  汽泵系統：本系統可設汽泵一臺。它與氣瓶系統協同工作，平時是起穩壓保障作用。

 5、  氣泵工作過程：汽泵系統出口管路與壓力罐的頂部相連接，每個汽泵出口各裝有一個單向閥，保證穩壓氣體及水不至于回流至氣泵內。當穩壓系統壓力下降到設定下線P2時，小汽泵啟動，向穩壓系統及管路打壓，直到壓力達到設定值上限P1時汽泵停止（控制范圍P1-P2=0.03MPa,  P2-P3=0.02MPa），當小汽泵故障或壓力急劇下降至P3時，大汽泵啟動來完成穩壓過程。如此反復運行確保穩壓系統穩定在設定的壓力范圍內，達到大小氣泵備用及穩壓之目的。
6、  消防啟動過程：當消防事故發生時，消防及噴淋系統管路打開，這時穩壓系統壓力迅速下降，當系統降到P3以下即P4時，電磁閥D1迅速打開，氣瓶系統立即啟動，再加上大汽泵等于兩組高壓氣體迅速向壓力罐內打壓，壓力罐內壓力瞬間增高，此時系統的高壓氣體把水迅速打入消防管道，保證10分鐘的應急消防用水快速進入消防系統里，達到消防應急用水的目的，以確保財產及人身安全。
7、  消防氣動蝶閥的使用：為了防止氣體進入消防管道，保證消防管道的安全，此系統是在消防管路長而又很復雜的情況下采用。氣壓罐的水位達到底部時，為了保證氣體不進入消防管路系統，在壓力罐的底部出水口設有一個氣動蝶閥。當水達到罐的底部以上250mm時（到達磁翻板底部M3=50mm時），這時由磁翻版液位計上的控制點控制電磁閥D3打開，控制氣動蝶閥迅速關閉，以此保證氣體不進入消防管路系統里。
8、  防止水進入汽泵及氣瓶系統措施：
1、當罐內的水達到設定的水位上限M1時，磁翻板液位計控制水泵停止。
