75KVA變頻串聯諧振試驗成套

75kVA/25KV×3/1A變頻串聯諧振成套試驗裝置技術分析
75kVA/25KV×3/1A變頻串聯諧振試驗裝置技術分析是串聯諧振交流耐壓試驗裝置的簡稱。工頻諧振試驗變壓器運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。工頻諧振試驗變壓器通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；工頻諧振試驗變壓器回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
    75kVA/25KV×3/1A串聯諧振試驗成套裝置針對GIS試驗電壓高、試驗電流小的特點進行設計。工頻諧振試驗變壓器自動化程度高、體積小、重量輕；全套裝置各單元重量均不超過40kg，適合現場搬運；電抗器采用干式環氧澆注、運行可靠、搬運方便，現場試驗無須吊裝，可人工進行安裝試驗。

75kVA/25KV×3/1A變頻串聯諧振成套試驗裝置技術分析產品特點
    大屏幕顯示試驗數據、試驗狀態，并有實時操作步驟提示功能
    能靈活整定實驗電壓、調頻范圍、加壓時間
    試驗結果能計算出被試品電容
    具有計算機通訊接口，便于通訊和試驗數據管理
    體積小、重量輕、操作方便
    分辨率高、頻率分辨率為0.001HZ
    安全可靠高、系統具有過電流、過電壓及放電保護功能，可有效保護人身及設備安全試驗結果可打印可升級造作軟件
75kVA/25KV×3/1A變頻串聯諧振試驗成套裝置技術分析成套組成

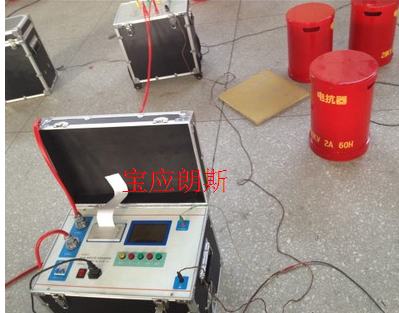

    成套裝置組成為變頻調壓電源、勵磁變壓器、電抗器、分壓器及補償電容器。

75kVA/25KV×3/1A變頻串聯諧振成套試驗裝置技術參數
    環境溫度：-10～45℃
    環境濕度：≤90%
    海拔高度：≤2000M
    電源輸入：220V±10%單相   50Hz  輸出0～220V(≤10KW)
                   380V±10%三相   50Hz  輸出0～400V
    額定試驗容量：0～8000KVA(選擇)
    諧振電壓：0～1000KV(選擇)
    頻率調節范圍：0.1～300Hz
    系統測量精度：0.5級
    頻率調節分頻率：0.01Hz
    不穩定度：≤0.05%
    輸出波形：正弦波
    波形畸變率：≤0.5%
    噪聲：≤60dB
    電抗器Q值：30～200(選擇)

產品簡介
   75kVA/25KV×3/1A變頻串聯諧振成套試驗裝置是串聯諧振交流耐壓試驗裝置的簡稱。工頻諧振試驗變壓器運用串并聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器的電感L和試品電容C發生諧振，諧振電壓即為試品上所加電壓。工頻諧振試驗變壓器通過調頻控制器提供供電電源，試驗電壓由勵磁變壓器經過初步升壓后，使高電壓加在電抗器L和被試品CX上，通過改變調頻控制器的輸出頻率，使回路處于串聯諧振狀態；工頻諧振試驗變壓器回路的諧振頻率取決于被試品電容CX和電抗器的電感L，調節變頻控制器的輸出電壓，使試品上高壓達到所需要的電壓值。
