BD-DW型臥式單吸多級分段式消防泵

XBD-DW型臥式單吸多級分段式消防泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。XBD-DW型臥式單吸多級分段式消防泵泵，是我廠根據市場需要研制開發的新產品，其性能技術條件完全符合國家頒布的GB6245-1998《消防泵性能要求和試驗方法》標準要求。

3CF臥式多級消防泵
XBD-DW型臥式單吸多級分段式消防泵，3CF臥式多級消防泵供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

【山東博昱泵業XBD-DW型臥式單吸多級分段式消防泵】型號意義

XBD16/80G-DW

XBD – 消防泵組代號

7.2 – 設計壓力 (1/10MPa)

20 – 設計流量 (L/S)

100 – 進出口直徑 (mm)

D-多級

W – 結構為臥式

【山東博昱泵業XBD-DW型臥式單吸多級分段式消防泵】技術參數

流量：5-60L/S；

揚程：20-300m；

口徑：50-150mm；

工作壓力：≤1.6Mpa；

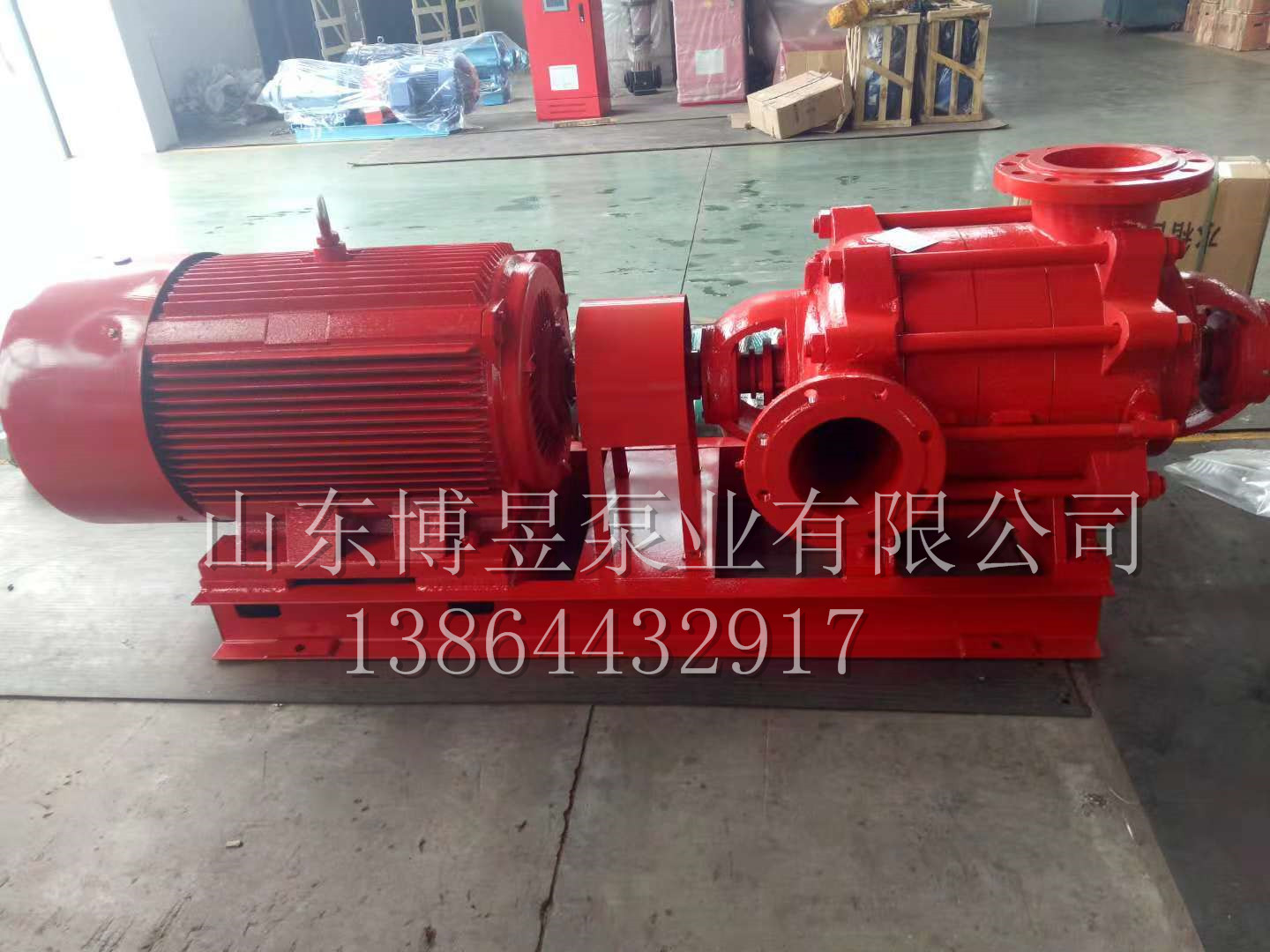

XBD多級臥式消防泵/3CF多級臥式消防泵

XBD多級臥式消防泵/3CF多級臥式消防泵性能特點，泵結構緊湊，體積小，外形美觀，占地面積小等性能主要用于高層建筑消防恒壓供水等.多級臥式消防泵是根據市場對消防泵的實際需要及其特殊的使用要求，嚴格按照國家頒布的GB6245-1998《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經國家消防裝備質量監督檢測中心檢測，各項性能指標均達到或超過標準的要求

　　多級臥式消防泵產品特點

1、泵結構緊湊，體積小，外形美觀，占地面積小，節省建筑費用；

　　2、泵的轉子部件由兩端的滾動軸承支撐，泵運行平穩；

　　3、泵的進口為水平方向，出口為垂直向上布置，簡化管路；

　　4、泵的電機為臥式結構，便于維修。

　　多級臥式消防泵 - 產品用途



多級臥式消防主要用于高層建筑消防恒壓供水等

使用條件



1、適合于輸送清水及物理化學性質類似于清水的物質，其固體不溶物體積不超過單位體積0.1%，粒度≤2mm

　　2、介質溫度：-15℃~80℃；

　　3、工作壓力：系統壓力≤3.0MPa;（即：系統壓力=入口壓力+泵工作時的壓力≤3.0MPa）

　　4、周圍環境溫度應低于40℃,相對濕度低于95%;

　　5、由于本型泵主要部件均為鑄鐵材質，因此所輸送介質應無強腐蝕性

結構說明

1、多級臥式消防泵為單級多級節段式結構，其吸入口為水平方向，吐出口為垂直向上布置，設有50、75、100、125、150等口徑，用戶根據流量、揚程的需求選擇不同品徑和級數的泵來 得到滿 2、本型泵主要由進水段、中段、導葉、葉輪、出水段及軸承體部件、密封部件等組成，其結構設計合理；

　　3、泵的轉子部件由中碳鋼軸、鑄鐵葉輪、平衡盤及軸套等組成，轉子兩端支承在干油潤滑的滾動軸承上，由于葉輪極好的動靜平衡及平衡盤的水力平衡作用，使得泵運行起來十分平穩， 且噪聲低、振動小。

　　4、進水段、中段及出水段的結合面用紙墊通過拉緊螺栓拉緊達到密封，為防止液體從兩端主軸泄漏，設軟填料軸封，同時在軸上裝有橡膠擋水圈、O型橡膠密封圈，以防水是入軸套腔內

　　5、為防止中段和導葉磨損，特設葉輪密封環及導葉套等易損零件，當葉輪與這些易損件之間的間隙超過規定值時應予以列換；

　　6、泵與電動機同時裝在公用的鑄鐵底座上，其扭矩通過彈性聯軸器來傳遞。

XBD-W型臥式單吸多級分段式消防泵

XBD-W型臥式單吸多級分段式消防泵是新開發生產的節能系列產品。具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合
