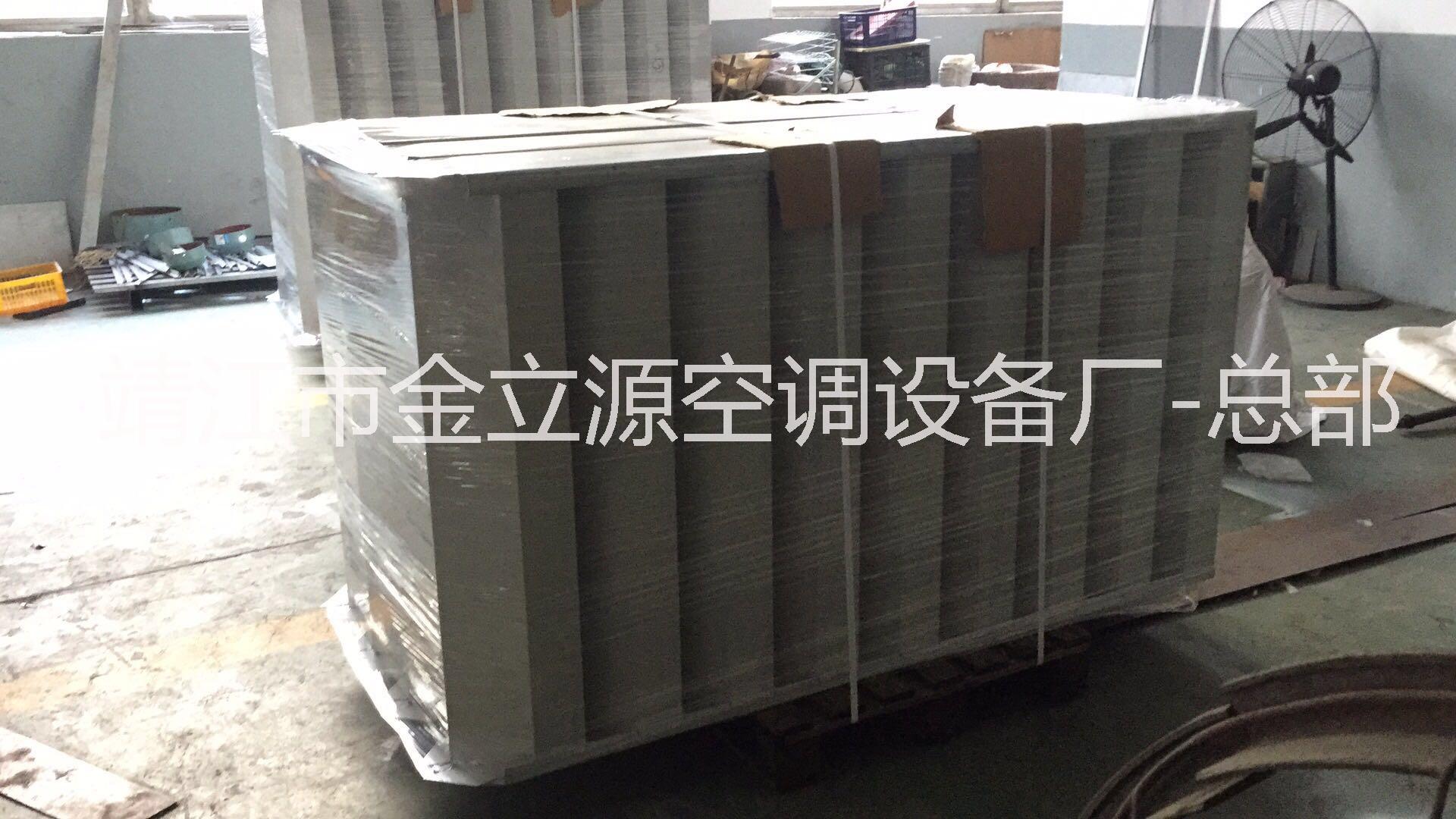

百葉折板式消聲窗V型降噪屏障 百葉折板式消聲窗V型降噪屏障

一般消聲量為10~35dB(A)，消聲特性呈中高低頻性百葉式消聲的消聲性能主要決定于單片百葉的厚度、形式、百葉間距、安裝角度及有效消聲長度等因素。

通風消聲百葉窗結構，可噪聲的窗式結構，

根據使用環境需求采用不銹鋼、優質鋁合金、鍍鋅鋼板等優質材料制作，加之特殊加工工藝，如導流狀態 采用導流片。

在任何氣候條件下使用，且氣流阻力小，消聲量大，外形美觀，防水，防蟲防鼠可以兼做裝飾用窗，防護防爆屏障。

概述  消聲百葉窗英文:silencing shutter

靖江市金立源空調消聲百葉又叫百葉式消聲設備或消聲百葉窗。靖江市金立源空調百葉消聲窗實際上是一種長度(0.2~0.6m)很短的片式或(0.5~0.8m)折板式消聲的改型。一種允許氣流通過，噪聲的窗式結構，

靖江市金立源空調由于結構的材料全部采用優質自拉型鋁合金，加之特殊的加工工藝，使得靖江市金立源空調消聲百葉窗可以在任何氣候條件下使用，且氣流阻力小，消聲量大，外形美觀，可以兼做裝飾用窗。其長度(或稱厚度)很小，有一定的消聲效果并且氣流阻力又小，可與通風窗合二為一，并可組裝成大規模的百葉窗整體。

 靖江市金立源空調百葉式消聲一般消聲量為5~15dB(A)，消聲特性呈中高頻性，百葉式消聲的消聲性能主要決定于單片百葉的形式、百葉間距、安裝角度及有效消聲長度等因素。通風消聲百葉結構，可噪聲的窗式結構，靖江市金立源空調根據使用環境需求采用定尺開屏不銹鋼、優質鋁合金、鍍鋅鋼板等優質材料制作，加之特殊加工工藝，在任何氣候條件下使用，且氣流阻力小，消聲量大，外形美觀，可以兼做裝飾用窗;可以加工成單層或雙層，尺寸規格可以按模數大小組成系列標準規格，百葉片通過合理設置衰減噪聲的輻射，葉片下側設置微孔活塞式吸聲共振體吸收噪聲。消聲頻帶較寬，能滿足通風散熱、采光、圍護及控制噪聲向外輻射的要求。

結構

靖江市金立源空調生產的半圓型橢圓形百葉片設計，通風阻力小，葉片上方可防雨水，葉片下方能有效吸收噪聲;并具有防火、防雨、防潮、美觀大方的特點。其消聲量為5-15dB(A)或10-25dB(A)壓力損失≤30Pa，每平方米適用流量1500m3/h~3000m3/h-3500m3/h~6000m3/h等環境。

二次氧化鍍膜或噴塑，氟碳噴涂或用不銹鋼板、鍍鋅鋼板材料、優質鋁合金等材料。

防雨、防火、防爆運用于任何氣候條件，還可以根據客戶要求用在防沙環境。

機翼型消聲葉片，可以較大限度地減少氣流傳遞阻力和減弱噪聲。

按模數組裝成系列規格大小的消聲百葉。

靖江市金立源空調根據需要在消聲百葉外噴涂各種顏色的涂層，

安裝簡便、易行。

特點

◆只有100 或150 毫米或240或500毫米厚

◆安裝容易

◆壓力損失小

◆消聲和通風二合一

◆堅固的鍍鋅鋼板結構

◆可選用不銹鋼或其它材料制造

◆對所有倍頻帶均有良好的噪聲

衰減性能----談話聲衰減9 分貝-15分貝

◆標準規格可以很容易地成大規模的

百葉墻體、消聲斜片 V字型百葉窗

◆可選擇各種色彩

◆靖江市金立源空調將會根據特殊要求進行生產

規格

靖江市金立源空調根據需要增加或減少高度(按模數 150 ㎜)增加或減少長度(按模數1200 ㎜)，消聲百葉窗可以適用單層( 300 ㎜)-( 600㎜)，雙層或多層，如果在室外使用應增加防雨百葉窗( 110 ㎜)-( 600㎜)。主要有兩大規格:

一種主要由頂板、定位索、拉繩、轉向機構和活動葉片組成的消聲百葉，其特征是活動葉片是夾層式，夾層間鑲嵌有消聲材料。是一種既能通風、隨意調節采光亮度，又兼有隔音、消聲功能的改進型消聲百葉,可以自動調節角度。

一種通風消音百葉包括邊框、百葉片，邊框由側邊框、頂邊框、底邊框構成，其特殊之處在于:側邊框與頂邊框、底邊框、百葉片用螺釘或鉚釘聯接。由于采用這樣的結構，能有效地防止側邊框、頂邊框、底邊框和百葉片的變形。故它能有效地防止頂邊框、底邊框、百葉片和兩側邊框變形。

測試

靖江市金立源空調消聲百葉的聲學性能由獨立的測試實驗室測定，根據美準"ASTM E336-67T"，A2.3節《非實驗室條件下傳透損失的測試步驟》根據地方質量監督局檢測。測試步驟規定降噪量是在混響室內與自由場條件下的聲壓級之差，按標準，自由場的傳播損失等于降噪量減去6dB(A)- 8dB(A)。

性能

1、設計宗旨:安裝方便、可運用于有限空間、在相當廣闊的工作環境下具有優良的消聲性能和較低的再生噪聲。

2、消聲百葉由安裝在金屬框架內的通風百葉片組成通風百葉片內裝吸聲材料，各葉片間留有通風間隙。開口面積經過精心設計，以達到較大的空氣流量和很好的消聲特性。

3、流線型通通具有較低的阻力。

4、消聲百葉綜合具有:低壓降和優異的消聲二種特性。

5、靖江市金立源空調消聲百葉使用鍍鋅鐵板或鋁板，以及內部填充的不燃吸聲材料保證其有較長的使用壽命且維護方便。

 6、靖江市金立源空調產品的聲學性能和氣流性能可靠，并可提供獨立實驗的測試結果。

7、聲學及空氣動力性能:

單層消聲百葉窗靜態消聲量 A 聲級 14dB;

雙層消聲百葉窗靜態消聲量 A 聲級 20dB;

當通過雙層消聲百葉的氣流流速不大于 5m /s 時，阻力損失小于 30Pa;

靖江市金立源空調消聲百葉窗外框選用優質鍍鋅鋼板制作，內置消聲導流片;

消聲導流片內腔填塞離心玻璃棉，外覆玻纖布及∮3.8mm孔板;

靖江市金立源空調根據不同工況要求消聲百葉窗厚度可分為300mm、400mm、600mm、800mm、1000mm、1200mm;

消聲量:百葉式消聲一般消聲量為5~15dB(A)，消聲特性呈中高頻性，百葉式消聲的消聲性能主要決定于單片百葉的形式、百葉間距、安裝角度及有效消聲長度等因素。

應用領域

1、 商業用房和工業廠房都需要考慮大流量的空氣流量，這些空氣用于冷卻供給空壓機或發動機，以及用于通風空調系統。

2、 在許多通風系統中，設備在產生氣流的同進發出強烈噪聲，問題是既要允許空氣流通，同時又要防止噪聲向室外傳播。特別是較低的壓降要求和有效的防噪要求是非常重要的評價標準。同時還要考慮經濟、美觀、實用。

3、工廠車間通風及冷卻塔進風口、壓縮機房、發電站、變電所、排氣室、柴油機組房、停車房、空調機組、自然通風區、冷凝機組進風口、設備機房的進排風窗口、強噪聲設備隔聲罩的通風散熱窗口、隔聲屏障的局部通風口。

模塊化設計和多種型號尺寸以及外飾面，使其適用于所有通風及降噪要求的工業和商業工程項目中。
