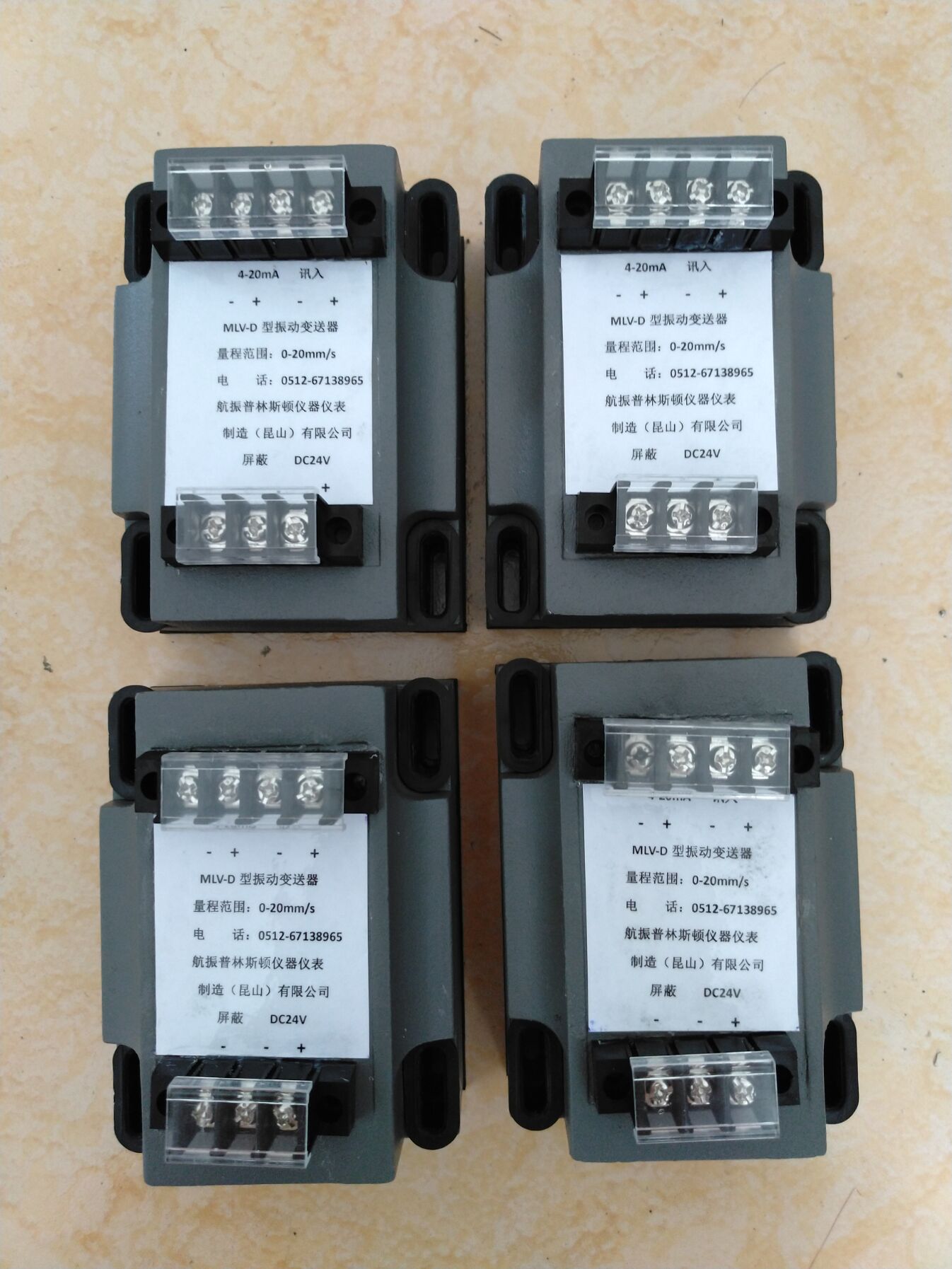

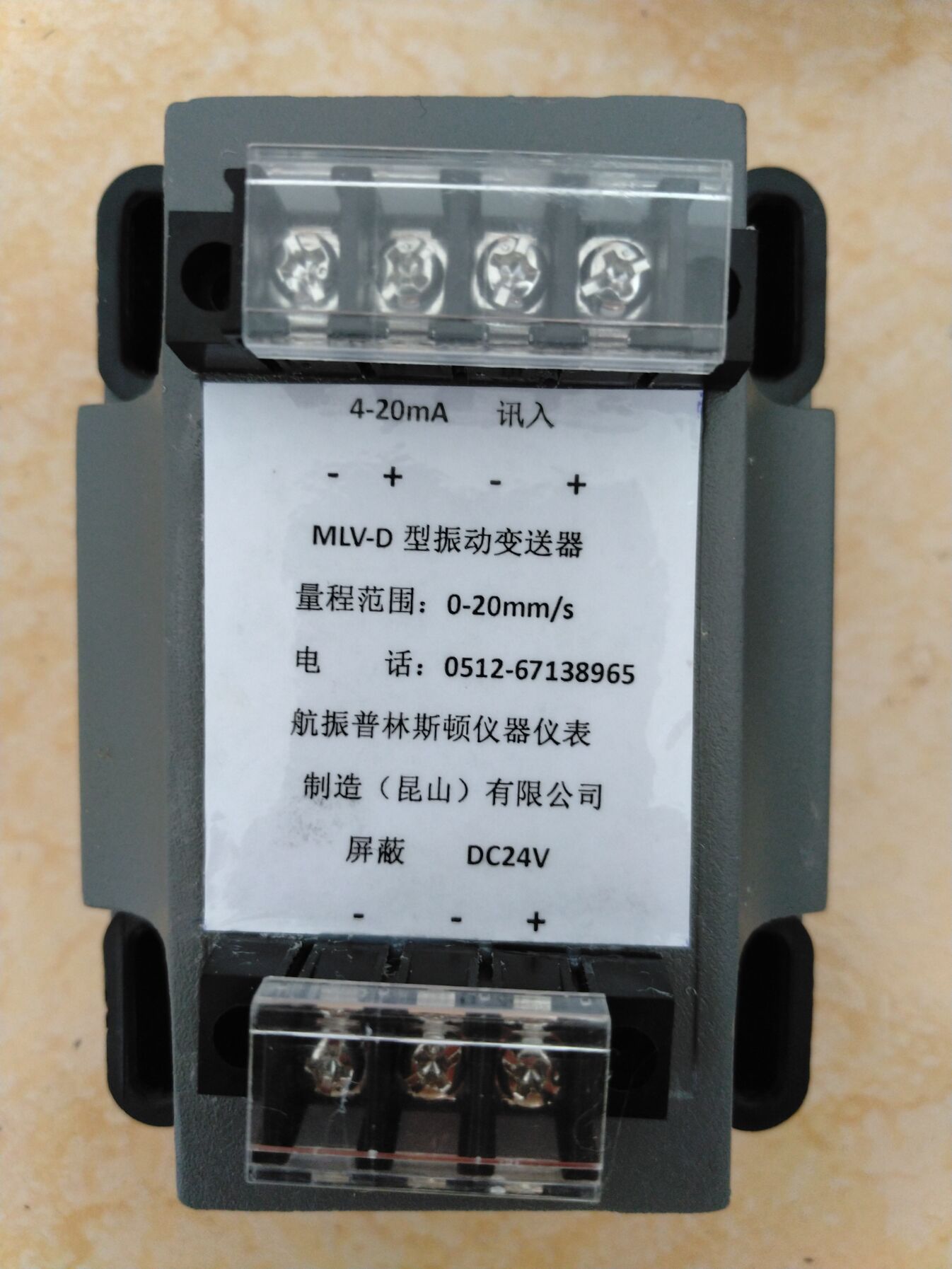

MLV-D振動變送器

與MLV振動速度傳感器配用，用于測量旋轉機械的軸承蓋軸瓦振動。該變送器具有體積小、精度高、安裝方便,變送器供電電源為DC24V,可用于振動幅度、振動烈度的在線測量，輸出標準電流為4～20mA，便于用戶接入計算機DCS系統，用戶可根據實際使用情況進行選購。若用戶需要，本廠可提供AC220V轉換DC24V直流穩壓電源。
同 MLV 系列振動速度傳感器配套使用。
檢測旋轉機械的振動，如軸瓦、機殼、機架振動等，并輸出振動的速度 (烈度)、位移值。
檢測由于轉子的不平衡、不對中、機件松動和軸承損壞等引起的振動增大。
供電電源：± 24VDC 供電電流不大于 30mA 。
輸出： 4~20mA 、 1~5V （對應用戶所選量程）
輸出精度： 2%
負載能力：不大于 500 Ω
測量參數：振動位移、振動速度（烈度）值。
用于測量旋轉機械軸承的振動，并輸出模擬電流信號，可與計算機、DCS、PLC系統,無紙記錄儀等設備連接。
故障監測：監測旋轉機械的振動，如機殼振動，軸瓦振動，機架振動等；監測由于轉子的不平衡，不對中，機件松動，滾動軸承損壞，齒輪損壞等引起的振動增大。
測量參數：位移、速度。
機組類型：中小機組的振動的監測，如汽機，風機，壓縮機，電機，泵，齒輪箱等；特別適用于老機組的改造。
安裝要求：只需在機殼上打一螺孔，將傳感器固定在雙頭螺釘上，無須對機器內部進行任何操作。 技術指標
測量范圍：頻率10～300Hz
振幅0～200um或0～300um(P-P)
振速0～20mm/s或0～30mm/s（均方根值）
線性誤差：≤0.5%
電流輸出：DC4～20mA (帶有隔離器防護柵)
供電電源：DC24V 功耗≤5W
使用環境：變送器 -25～45℃
　　　　　傳感器 -25～120℃
安裝及使用
　　振動變送器應安裝在清潔、干燥、環境溫度-25～45℃、無腐蝕氣體的場合。不宜安裝在具有強電場、強磁干擾、強烈沖擊或振動的地方。MLV/D振動變送器安裝在就地儀表柜或接線盒內，傳感器至變送器之間必須使用電纜為連接導線，可采用兩芯SBWP3×16/0.15電纜（僅供參考），將傳感器正端（紅色）、負端（黑色）導線接入變送器輸入1、2端,線另一端接入變送器3端并接入大地，傳感器一端網狀層浮空。變送器4～20mA電流輸出對應滿量程，當多個變送器電流輸出信號接入“DCS”系統時，“COM”公共端可以共接在一起，直接進入“DCS”系統中。
傳感器安裝：
　　1、MLV傳感器采用密封形結構，本身帶有防護罩，除溫度特別高的環境外，其他場合無需在傳感器外層安裝防護罩。
　　2、安裝位置：原則上要求安裝在平時運行中產生振動的位置上，在安裝的瓦蓋上面攻入M10×1.5mm的標準普通螺紋，深度為10mm。以傳感器底部M10×1.5mm的雙頭螺釘將傳感器固定在被測點上。安裝時必須保持傳感器的水平或垂直，以保證傳感器能夠正常工作。
　　3、傳感器層為單端接地，靠傳感器層應懸空，不可與傳感器任何部位連接包括外殼，這樣可以有效避免傳感器受到干擾。
　　4、安裝時應注意傳感器接插件的連接，避免導線強力扭曲或沖撞。
