－TCPA300
－TCP312
－TCP305
－TCP303

－TCPA400
－TCP404XL

TCP312
W/TCPA 300

TCP312

TCP305
W/TCPA 300

CT4
TCP305

TCP303
TW/CPA300

TCP404XL
w/TCPA400

針對TEKPROBE, TekConnect和標準確50?/1 M? BN 示波器系統的TCP300或TCP400系列產品，需用TCPA300或TCPA400放大器。

帶寬
Hz到MHz

DC到100

0.5到20

DC到50

0.5到20

DC到15

DC到2

峰值脈沖

50A

20kA*62

50A

20kA*62

150A

750A

ACp-p

60A

2kA*63

100A

2kA*63

424A

1414A

降至低于

N/A

50Hz

N/A

50Hz

N/A

N/A

降至高于

50KHz
30A-10A/V

1.2 KHz

2KHz

1.2 KHz

1KHz

1.8KHz

DC

50A-1A/V

20A

25A-A/V
50A-10A/V

20A

25-5A/V
150-50A/V

750A*6
5-1A/mV
500A-A/mV

Amp-s
產品

50A*6μS-1A/V
500A*6
μS-10A/V

0.5A*1S

500A*
6μS-5A/V
NA-10A/V

5A*6Styp

3,000A*6μS-5A/V 15,000A*6
μS-50A/V

NA-1A/mV

電流/格顯圍

1A/V 10A/V

20 A/V 10kA/V

5A/V 10A/V

100A/V
10kA/V

5A/V
50A/V

1A/mV

上升時間

≤3.5 ns

<17.5 ns

≤7ns

<17.5 ns

≤23ns

≤175 ns

插入
阻抗@1MHz

0.08?

2.5m?

0.035?

1.1m?

0.01?

0.1m?

裸
線電壓

僅絕緣線

3kV

僅絕緣線

3kV

600VRMSCATI&II
300VRMSCATIII

600VRMSCATI&II 300VRMSCATIII

導線直徑

3.8 mm

38 mm

3.8 mm

38mm

21mmx25 mm

21mmx25mm

電纜長度

1.5 m

1.5 m

1.5 m

1.5 m

2m

8m

   提高性和簡單性
    TCP300和TCP400系列AC/DC電流測量系列為滿足當前的電流測量需求提供了非常的系統。分芯探頭同時采用變壓器和霍爾效應技術，提供了從DC直到100MHz的寬帶寬測量功能，支持最di1毫安、最gao幾千安(在使用CT4電流變壓器時)的電流。在連接到帶有TEKPROBE Ⅱ或TekConnect接口的泰克示波器上時，可以簡單、方便地完成電流測量和計算。
    通過TDS2PWR2功率測量等附加軟件，可以提供額外的測量能力。借助這些測量能力，電流測量變得的簡便。
   滿足當前的AC/DC電流測量應用需求
    TCPA300放大器在與TCP312、TCP305或TCP303探頭一起使用時，提供了廣泛的電流測量功能，填補了低電平毫安測量與超高電流電平之間的空白。這三種探頭提供30A、50A和150A的連續DC電流測量功能。對更高的電流電平，帶有TCP404XL電流探頭的TCPA400放大器可以測量500A的連續DC電流和750A的連續DC電流，但其額定值會隨著占空比下降。
    帶有TCPA300的TCP312實現了頻率更高的性能，它提供了超過100MHz的帶寬和30A DC的電流。
   測量誤差和手動計算一去不復返
    通過這一系列新的電流測量工具，我們?yōu)樘┛?span>TDS3000，TDS500，TDS600，TDS700，TDS5000，TDS6000和TDS7000B系列示波器系統的用戶提供了自動控制及屏幕標度和單位。TDS系列示波器提供了屏幕上標度和單位。狀態LED迅速顯示TCP300/400系列的工作狀態及可能在過去導致測量誤差的潛在錯誤條件。
    TCP300/TCP400電流測量系統無縫地與TDS系列示波器和TDSPWR2軟件包集成起來，可以為您完成這些耗時的功率測量和計算工作。
    通過把示波器上測得的輸出電壓乘以TCAP300/400系列量程設計值，即使非TEKPROBE系統也可以使用TCPA300/TCPA400系列進行適當?shù)碾娏鳒y(cè)量。
?特點
  AC/DC測量功能
  DC-100MHz，電流探頭放大器(TCPA300)使用：
  —DC - 100MHz，30 A DC(TCP312)
  —DC - 50MHz，50 A DC(TCP305)
  —DC - 15MHz，150 A DC(TCP303)
  DC-50MHz，電流探頭放大器(TCPA400)使用：
  —DC - 2MHz，750*1A DC(TCP404XL)(500A DC連續電流)
  自動定標和單位*2- 示波器屏幕上的幅度和單位讀數減少了測量錯誤，無需更多的手動計算
  AC/CE輸入耦合
  低插入阻抗，降低了被測器件的負荷
  小型機械包裝 - 減少占用的桌面空間，貯存和處理更容易
  分芯結構，可以簡便地連接電路
  狀態指示燈，以可視方式表示工作狀態，通知潛在的錯誤條件
  降低了DC漂移和噪聲，改善低電平電流測量
  經過ren證，可以用于美國、加拿大和歐洲。符合相應的IEC標準。
?應用
  為電信、數據通信、計算機和半導體功率電子器件環境中的設計人員、安裝人員和維護人員提供開發和分析解決方案：
  — 電源(開關式和線性)
  — 半導體器件(SCRs,IGBTs,MOSFETs,CMOS,BJTs)
  — 逆電器/變壓器
  — 電子鎮流器
  — 工控/消費電子
  — 移動通信(電話、衛星、直放站)
  — 發動機驅動裝置
  — 交通運輸系統(電動車輛、電動火車、機車、航空電子設備)

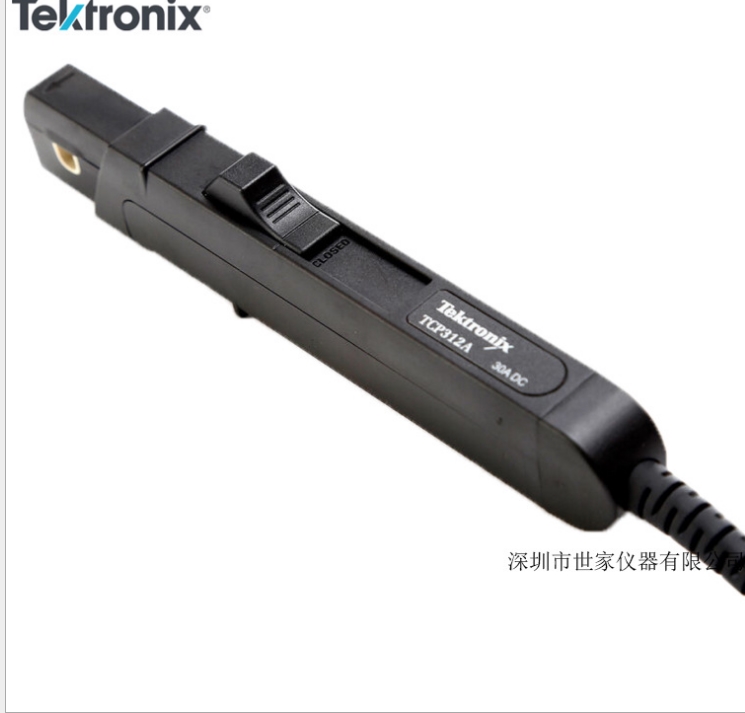

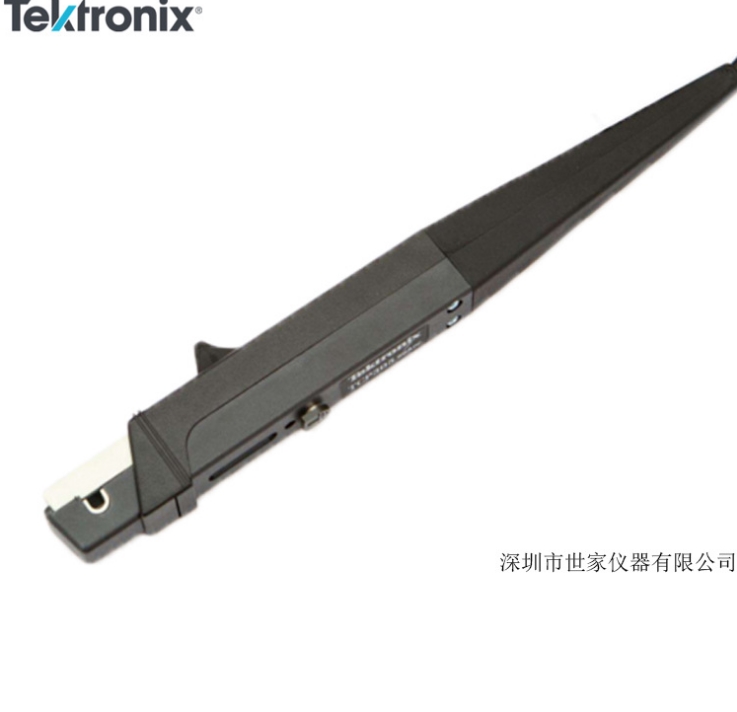

 TCP312
  探頭，AC/DC電流，DC到100MHz，30A DC(要求 TCPA300放大器)。
  TCP305
  探頭，AC/DC電流，DC到50MHz，50A DC(要求 TCPA300放大器)。
 TCP303
  探頭，AC/DC電流，DC到15MHz，150A DC(要求 TCPA300放大器)。
 TCP404XL
  探頭，AC/DC電流，DC到2MHz，500A DC(750A DC,額定值隨占空比下降)(要求 TCPA400放大器)。

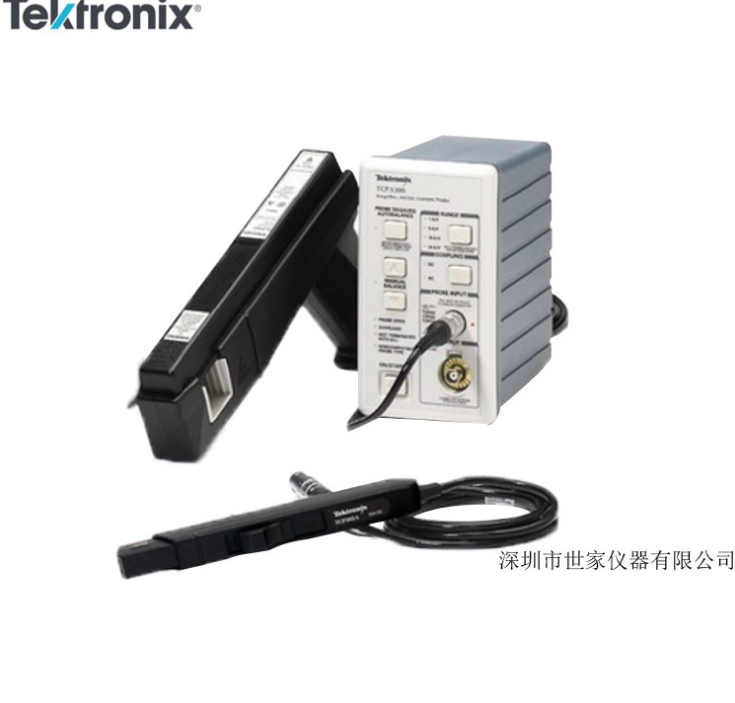

 TCPA300
  放大器，AC/DC電流探頭，DC到100MHz(要求TCP305或TCP312或TCP303探頭)。
  TCPA400
  放大器，AC/DC電流探頭，DC到50MHz(要求TCP404XL探頭)。
