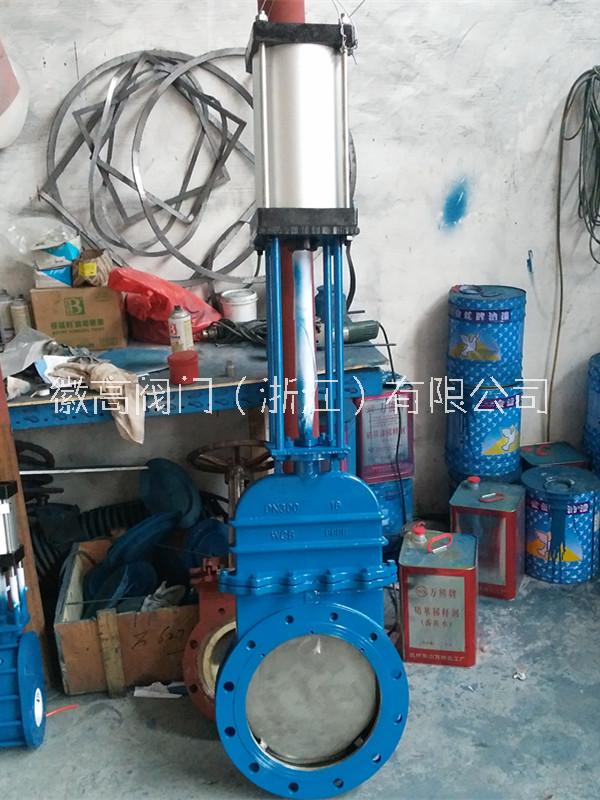

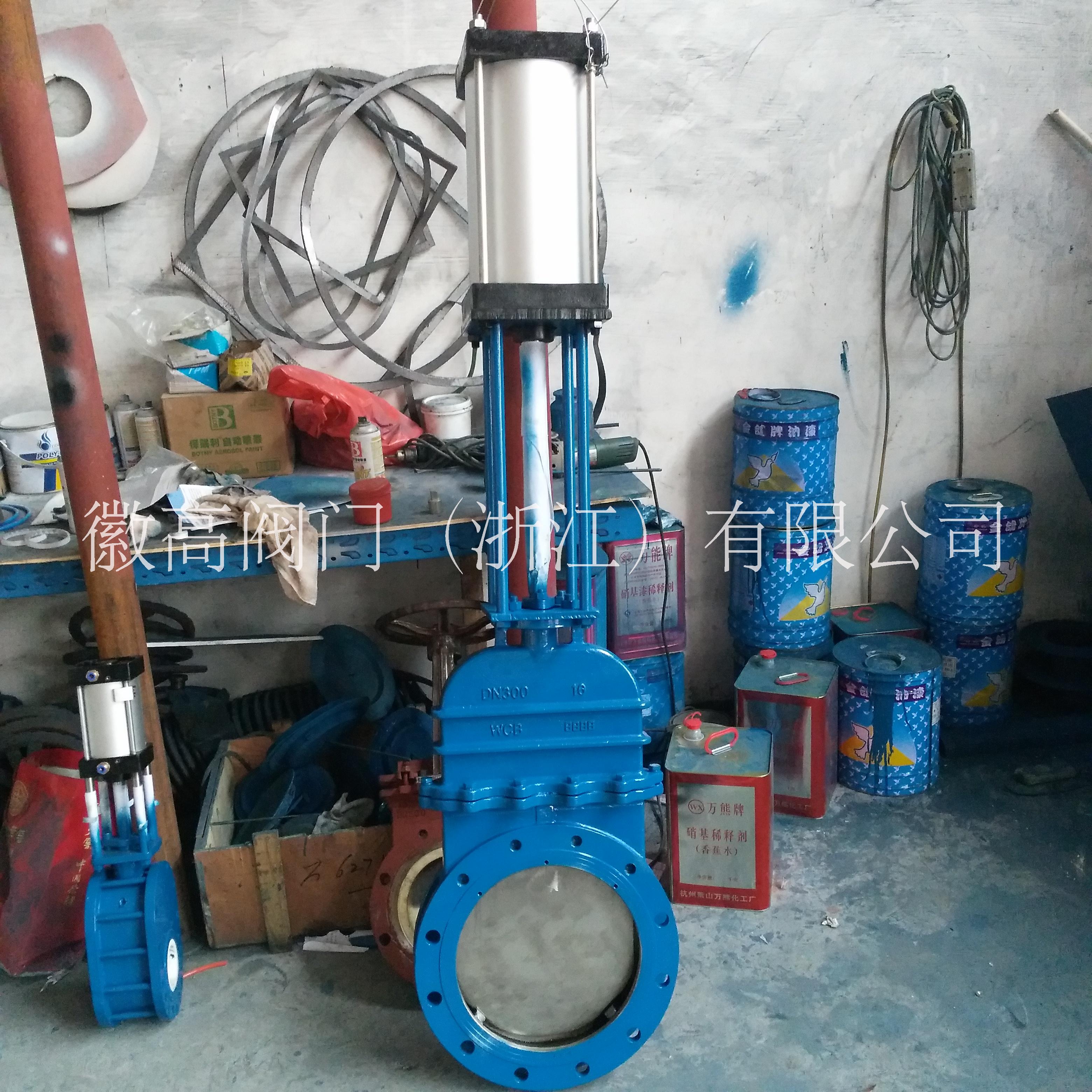

暗桿氣動刀型閘閥 DMZ673H-10C

PFZ673暗板氣動刀型閘閥

主要技術參數和性能：
公稱壓力：0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公稱通徑：DN50~500mm NPS 2"~20"
適用溫度：0~+200℃（具體溫度范圍視密封副材質和介質性質而定）
連接法蘭：ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式：硬密封、軟密封
泄漏量：硬密封：D級（液體0.1×DN mm3/s）軟密封：A級 （零泄漏）
配套附件：1、安裝法蘭 2、電磁閥 3、空氣過濾器
氣源壓力：0.4~0.6MPa
電磁閥電壓：DC24V、AC220V

一、氣動暗桿刀型閘閥 概述

氣動暗桿刀型專*閥是閘閥的新品種 ，體積小，重量輕，輕型節材，是污水、煤漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等待業中的理想產品。

刀形閘閥采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，磨擦較少，經久耐用。

此種刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先*的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。

此種閘閥在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。

二、氣動暗桿刀型閘閥 主要性能規范

公稱壓力（MPa)
殼體試驗（MPa)
密封試驗（MPa)
工作溫度
適用介質

三、氣動暗桿刀型閘閥 主要零部件材質

體、蓋
閘閥
閥桿
密封面
