雙向卡盤夾頭類目 > 商鋪首頁 > 產品展示 > 東莞市雙向卡盤夾頭廠家_供應雙向卡盤，中空氣動卡盤，液壓卡盤，薄膜卡盤，臺灣卡盤雙向主軸夾頭座雙向卡盤夾頭

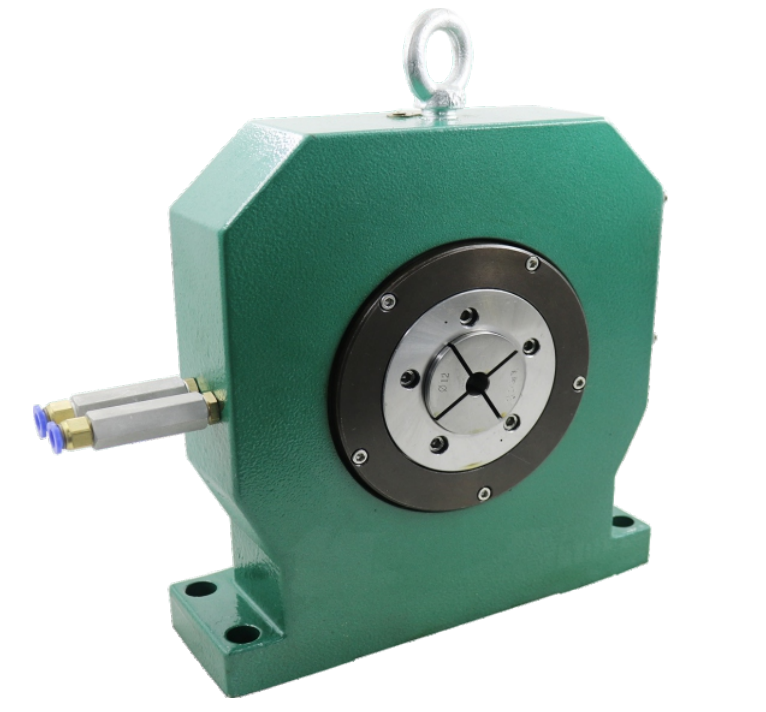

供應雙向卡盤，中空氣動卡盤，液壓卡盤，薄膜卡盤，臺灣卡盤雙向主軸夾頭座雙向卡盤夾頭

[雙向主軸夾頭座

氣動卡盤

雙頭加工]

東莞市雙向卡盤夾頭廠家

采購數量

1 件以上

價格

￥1500.00

運費： 廣東東莞市 | 買家支付運費

購買數量： 庫存 100件

在線詢盤聯系廠家：13922510227 0769-81103466

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[雙向主軸夾頭座氣動卡盤雙頭加工]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應雙向卡盤，中空氣動卡盤，液壓卡盤，薄膜卡盤，臺灣卡盤雙向主軸夾頭座雙向卡盤夾頭）

品牌： JATO
卡盤類型： 多款供選
卡盤結構： 大通孔卡盤
動力類型： 氣動
卡盤直徑： 119
型號： JAM-25 JAM-95
卡盤孔徑： 200
夾緊尺寸范圍： 200
撐緊尺寸范圍： 0
定心精度： 0.015
適用機床： 車床

*性能升級的JAM-72C與JHM-65C* 朝銓主軸夾座系列產品投入市場已逾15年，其成熟的設計與穩定的品質長久以來深受廣大客戶的肯定與支持。朝銓實業長年除了投入新產品與新技術的開發之外，我們亦持續投入資源改善與改良現有產品的品質與性能。我們於2011年全新升級JAM-72C(已上市)與JHM-65C(2011-Q4上市)兩型產品。朝銓實業近年來持續投入高性能軸承技術的開發，我們將應用的主軸推力軸承技術植入JAM-72C與JHM-65C型主軸夾座，新型的主軸夾座除了繼承原有產品的優點之外，夾座將采全密閉設計，無空氣泄漏/無回油/無漏油。采用的主軸推力軸承技術，夾座不因高速運轉所產生的溫升變形而卡死。此外，新型的主軸夾座具備強制放料設計，亦提升其防水防塵性能。新款的JAM/JHM主軸夾座已陸續投產，JAM-72C主軸夾座已經上市，而JHM-65C夾座於2011-Q4上市。 ◢ 全密閉設計，無空氣泄漏/不漏油 ◢ 高轉速溫升不卡死 ◢ 強制放料設計 ◢ 需停止主軸*開關夾頭 主軸夾座產品簡介 朝銓JAM/JHM空油壓主軸筒夾夾座(單筒夾)是為雙端型/對稱型工件加工所設計的主軸夾座。朝銓主軸夾座整合筒夾夾頭與回轉主軸，體積小，外形薄，方便設計自動送料系統。工件在一次的夾持動作內可以完成工件雙端同時加工，大幅提高工作效率并減少加工機臺的設備成本。應用朝銓主軸筒夾夾座設計各式加工機械，可以縮短工程人員的開發時程與組立時程，幫助產品更快的投入市場。在應用上，針對短型零件，客戶可以應用一只主軸筒夾夾座進行單端加工或雙端同時加工。而長型零件則可以應用一對主軸筒夾夾座進行雙端同時加工。目前，朝銓雙向主軸夾座已經廣泛的應用於多種零件的加工機械，包含: 自行車零件丶汽車零件丶機車零件丶零件丶運動器材零件等。 ◢ 朝銓空油壓雙向主軸夾座 ◢ 整合筒夾夾頭與回轉主軸 ◢ 一次夾持，雙端加工，減少機臺設備成本 ◢ 高剛性，夾持力強

朝銓主軸夾座設計概念

針對追求高生產效率的加工機械，朝銓提出了全新的夾具設計觀念。傳統的自動化工件夾持系統是由一系列的標準化組件所組成，包含了回轉主軸丶動力夾頭丶及液氣壓驅動系統。朝銓JAM/JHM空油壓主軸夾座將三者整合為一，大幅提升加工機械的設計彈性與生產效率。應用朝銓主軸夾座，機械能大量縮短工件送料行程與裝夾的時間。此外，由於朝銓主軸夾座的外型短薄，短型工件能在一次的裝夾作業完成工件雙端同時加工，而長型工件能以一對單筒夾主軸夾座或是一只夾主軸夾座在一次的裝夾完成工件雙端同時加工。朝銓目前設計有一系列的單筒夾或夾主軸夾座，能適應多種加工件。除了列於型錄的產品之外，我們每年新開發有2-3款的新型主軸夾座。

主軸夾座尺寸及規格

型號	JAM-25B (單筒夾)	JAM-42B (單筒夾)	JAM-72C (單筒夾)	JHM-65C (單筒夾)
已上市	已上市	已上市 (新品)	2011-Q4
		全密閉設計需停機*上下料	全密閉設計需停機*上下料
A (中心高)	135 (5.31")	135 (5.31")	145 (5.71")	135 (5.31")
B	232 (9.13")	232 (9.13")	265 (10.43")	232 (9.13")
C	270 (10.63")	270 (10.63")	288 (11.34")	270 (10.63")
D	210 (8.27")	210 (8.27")	236 (9.45")	210 (8.27")
E	64 (2.52")	64 (2.52")	105 (4.13")	64 (2.52")
F	238 (9.37")	238 (9.37")	256 (10.08")	238 (9.37")
G	92 (3.62")	92 (3.62")	108 (4.25")	95 (3.78")
I (皮帶輪寬度)	27 (1.06")	27 (1.06")	27 (1.06")	27 (1.06")
J	98 (3.86")	98 (3.86")	135 (5.31")	98 (3.86")
K	182 (7.17")	182 (7.17")	202 (7.95")	167 (6.57")
L	30 (1.18")	30 (1.18")	34 (1.34")	30 (1.18")
M	57 (2.24")	57 (2.24")	83 (3.28")	87 (3.43")
皮帶輪規格	8M70T or 8M72T	8M70T or 8M72T	8M*80T	8M*66T
工作筒夾	ER-40 (單筒夾)	JR-42A (單筒夾)	JR-72 (單筒夾)	JR-65 (單筒夾)
氣壓/油壓驅動	氣壓	氣壓	氣壓	油壓
工作壓力	2-8kg/cm² (29-114psi)	2-8kg/cm² (29-114psi)	2-8kg/cm² (29-114psi)	10-20kg/cm² (143-285psi)
轉速RPM	2000	2000	1800	1400
夾持范圍	4-26mm (0.16"-1.02")	4-26mm (0.16"-1.02")	25-70mm (0.98"-2.76")	25-65mm (0.98"-2.36")
活塞面積	145cm² (22.5in²)	145cm² (22.5in²)	140cm² (21.7in²)	55cm² (8.53in²)
夾持力	4070kgf@7kg/cm² (8954lbf@100psi)	4070kgf@7kg/cm² (8954lbf@100psi)	4200kgf@7kg/cm² (9240lbf@100psi)	3850kgf@16kg/cm² (8470lbf@229psi)
產品凈重	22.5kgs (49.5lbs)	22.5kgs (49.5lbs)	33.5kgs (73.7lbs)	23.0kgs (50.6lbs)
