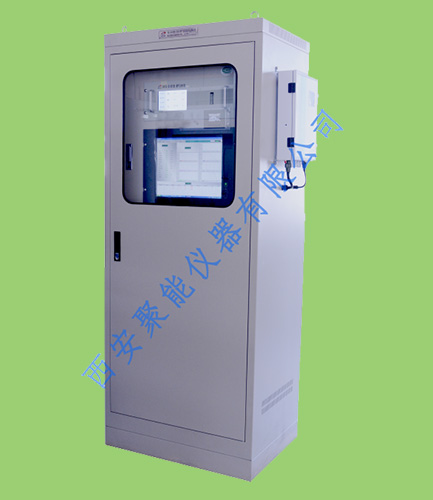

TR-9300E型固廢垃圾焚燒煙氣排放連續監測系統是采用*傅立葉變換紅外分析(Fourier transform infrared，簡稱FT-IR)即基于紅外吸收原理的廣譜分析技術與中國環保監測技術相結合，通過我公司多年在工業流程領域中積累的豐富經驗精心打造而成的于固廢垃圾焚燒煙氣監測系統。該系統符合中華人民共和國環境保護產業標準HJ/T75-2017、HJ/T76-2017標準以及《生活垃圾焚燒污染控制標準》（GB18485-2014）標準等相關標準要求。

      該系統應用于垃圾處理廠、垃圾焚燒爐、煙氣排放連續監測等煙氣中氣態污染物（SO2/NO/NO2/CO/CO2/HCL/HF/NH3/O2）和固態污染物粉塵以及溫度、壓力、濕度、流量的在線監測，并通過數據采集處理系統生成圖譜、環保報表，可將數據遠傳至各級，完成對監測數據的接收、存儲、顯示、傳輸?shù)墓δ芤蟆?

二、氣態污染因子監測方案

       TR-9300E型固廢垃圾焚燒煙氣排放連續監測系統采用美國MKS傅立葉變換紅外分析法，測量準確，響應時間短，檢測方法快速，測量組分種類多樣；系統采用全程高溫（190℃以上）抽取式分析原理，即煙氣經由高溫加熱探桿和高溫探頭抽取，經過濾粉塵后進入高溫輸氣管線、后經高溫預處理模塊預處理后進入高溫多組分紅外分析儀進行測量，分析氣室的溫度能承受190℃以上的高溫加熱方法。中間不冷凝，不除濕，從采樣點到儀器主機和檢測裝置的采樣管線中沒有任何冷凝脫水裝置。的高溫測量方法，能夠高精度地測量一些特殊組份，如極易溶于水的HF、HCl、NH3和煙氣濕度等，的解決了垃圾焚燒等行業高濕、高腐蝕、高塵、高溫、氣體含量低、檢測種類多等復雜工況下監測的需求。

三、氣態污染物監測系統組成

      氣態污染物監測系統由高溫采樣單元（含采樣探頭和一體采樣管)、反吹單元、預處理單元、傅里葉紅外分析單元、氧化鋯分析單元、控制單元、校準單元和數據處理單元組成，采用直接抽取式高溫采樣法完成對煙氣組分監測的要求。

四、系統技術特點

  l 系統按工業型儀器標準生產，同時又符合環保型儀器標準，對污染源的監測有非常好的適應性和可靠性。

  l 采用高精度陶瓷過濾器元件，限度地克服堵塞問題，降低維護工作量。

  l 采用全程高溫取樣、高溫預處理、高溫分析，溫度可達190°C以上，保證監測過程無冷凝。

  l 采樣管線采用無需更換的Teflon（聚四氟乙烯）管簇，自動溫度控制設計，保證伴熱溫度。

  l 長期可靠、穩定的分析及預處理裝置，滿足系統長時間穩定正常運行，不需要日常維護。

  l 分析儀器采用進口美國MKS的傅利葉變換紅外光譜分析儀能分析含有高達40%水氣的樣品，能同時分析和顯示多達30種氣體。

  l 采用PLC控制，自動化程度高、維護工作量小。

  l 系統模塊化結構設計，配置靈活；系統操作簡單維護方便。

  l 系統使用壽命長，穩定可靠。

五、監測項目

      常規監測氣體及監測下限



氣體名稱	分子式	20/20?氣室，1 秒鐘檢測時間下的檢測值
氨氣 Ammonia	NH3	0.5ppm
二氧化碳Carbon Dioxide	CO2	0.2ppm
Carbon Monoxide	CO	1.2ppm
Formaldehyde	H2CO	0.6ppm
氫 Hydrogen Chloride	HCl	1.5ppm
Hydrofluoric Acid	HF	0.5ppm
甲烷 Methane	CH4	0.6ppm
Nitrogen Dioxide	NO2	0.4ppm
Nitric Oxide	NO	3.6ppm
Nitrogen Trifluoride	NF3	0.5ppm
Silicon Tetrafluoride	SiF4	0.15ppm
Sulfur Dioxide	SO2	0.6ppm
四氟化碳Tetrafluoromethane	CF4	40ppb
Xylenes	C8H10	1.0ppm

六、應用行業

專業提供焚燒行業及電力系統的煙氣排放連續監測系統和空氣質量監測系統(如：SO2/NO-NO2-NOx/CO/CO2/HCL/HF/NH3/H2O/O2)、揮發性有機氣體分析系統 (如：總揮發性有機物, 甲烷,非甲烷烴類, 苯, , , , )、顆粒物監測系統以及便攜式傅里葉紅外分析系統監測設備。該系統廣泛應用在城市生活垃圾焚燒廠、工業垃圾焚燒廠、污泥焚燒廠、電廠、石油石化廠、水泥廠以及玻璃廠等行業煙氣在線監測。

分析儀器技術參數

• 測量范圍：SO₂：0～20～200μmol/mol；
•               NOx:0～20～200μmol/mol（可選配，可定制）
•               O₂：0～25%
• 精    度： ≤±1％F.S；
• 穩 定 性：零點漂移≤±1％F.S/7d；
• 量程漂移≤±1％F.S/7d；
• 樣氣流量：1.5L/min±0.5L/min
• 響應時間：T90≤20秒（氣體直接通過氣室時)；
• 氣室壓力： ≤20Kpa;
• 觸點容量：120VAC, 1A   24VDC, 1A；
• 輸出信號：4～20mA或0～10mA DC可選；
• 預熱時間：≤ 30min
• 工作環境：溫度：：－5℃～＋45℃；
•           濕度：≤90%RH；
• 工作電源：220VAC±10%，50Hz±5%；

系統技術參數
