套筒式鉆床安全防護

鉆床防護罩-雙節滑動罩

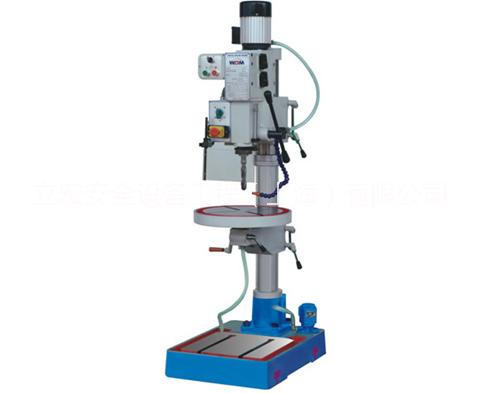

鉆床指主要用鉆頭在工件上加工孔的機床。通常鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床結構簡單，加工精度相對較低，可鉆通孔、盲孔，可擴、锪孔，鉸孔或進行攻絲等加工。

產品簡介

碎片安全保護罩可以對飛濺的碎片，冷卻液和轉動部件進行保護。適用于鉆床，小型壓力機等，安裝方式有磁性安裝或安裝。

通過透明的聚碳酸酯保護罩可以完全清楚地觀察操作點。 操作罩可以在任何豎直位置鎖定，在更換模具的時候容易操作。

安裝步驟

1．移除保護罩和其配件的所有包裝。

2．如果要安裝防護罩，在需要裝防護罩的機器上合適的位置打孔并攻絲。在機器本體上打孔的時候一定要小心，防止碰觸到和機器運轉相關的內部的元件。

3．用安裝托盤和緊固裝置（需自備）將保護罩連接到機器上。

鋁制保護罩

產品簡介

本品為澆鑄的鋁質鉆床保護罩，帶有1.75”的標準內徑。該內徑可由客戶自己擴大到3.5”。

本保護罩有兩層和三層的，可以保護行程從3”到6”的鉆床。最下面一層保護罩具有透明的觀察窗。

本防護罩安裝在機器的軸套上。如果需要更換卡盤或者鉆頭的時候，防護罩可以旋轉到上前方（圖3.2）.也提供帶有鉸鏈，可以旋轉到左邊的保護罩。

安裝步驟

1．如果機器的軸套大于1.75”，可以將保護罩的內徑擴大（到3.5”），參考左圖。對于一些鉆床可能需要抬高量規，將軸套暴露出來。

2．當內徑合乎要求之后，將固定點切開兩鋸的寬度（3/16 英寸）。切口要和預留的口連起來，以進行有效的緊固。參考左圖。

3．將搭扣插入防護罩本體上的槽里。

4．用錘子將搭扣的腳穿過搭扣，敲進搭扣的孔里。

5．把搭扣腳的尾部敲平，防落。

6．用鉗子將彈簧勾住本體中部的孔。

7．在固定點的后面插入六角螺栓，將固定點和機器軸套連起來，然后緊固螺栓。

8．用調整旋鈕調整防護罩的行程。

更換聚碳酸酯窗口

該聚碳酸酯窗口是可更換的。由于正常的磨損，長時間使用后會被刮花。為了正常使用，當窗口被刮花的時候應當馬上更換。

1．敲出固定栓

2．取下舊窗口，插入新窗口

3．將固定栓復位。

防護罩通常執行功能

防止人員進入危險區和將機器的部件（如工件等）阻擋在保護區內；可限度減小來自危險區內的部件或工件的沖擊風險；機械部件、工件零件彈射時產生的危險，防護裝置材料在故障狀態下耐受機器彈射部件穿透的能力和/或強度。

防護罩的危險：應給出防護裝置自身的危險的信息，例如；機械危險、材料的可燃性和相關的試驗結果等。

防護罩安裝：應給出正確安裝及附屬設備的說明-當防護裝置被連接到結構件上時，說明書應包含固定的要求；固定到地面；活動式防護裝置的裝配；固定裝置的數量和類型；滿足其他相關的標準，如GB/T 23821和GB/T 18831。

防護罩操作：應向使用者提供指導其正確操作說明書，如果防護罩配有聯鎖裝置，則也應提供。應對可合理預見的誤用給出警告（見GB/T 15706）。

防護罩的拆除：應針對拆除之前需采取的措施給出信息，如斷開機器動力、釋放儲存的能量和拆除的步驟等。

防護罩檢查與維護：應給出進行識別缺陷的檢查和所需的維護的詳細說明包括-防護裝置任何部件的丟失或損壞，特別是可導致安全性能下降的情況，如玻璃材料上的劃痕會導致耐沖擊性降低；

修理或更換對安全性能影響的變形或損壞的部件；更換磨損的部件；正確使用聯鎖裝置；連接點或固定點的性能下降；由于腐蝕、溫度變化、脆化或化學侵蝕引起的性能下降；如有必要，運動部件保持良好的運轉和潤滑；安全距離和孔眼尺寸的調整；適用時，檢查聲學特性的降低。
