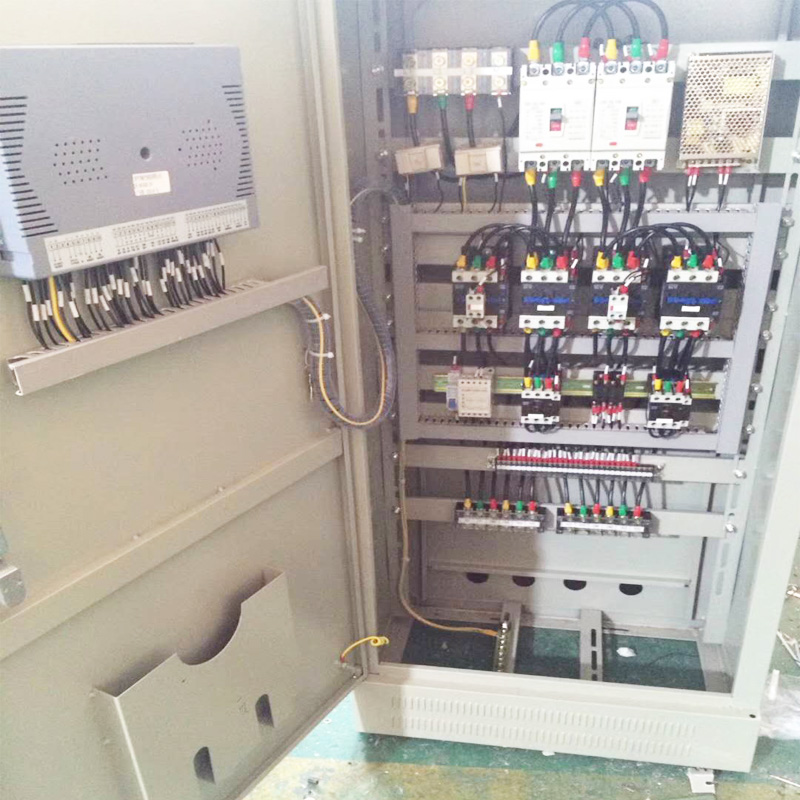

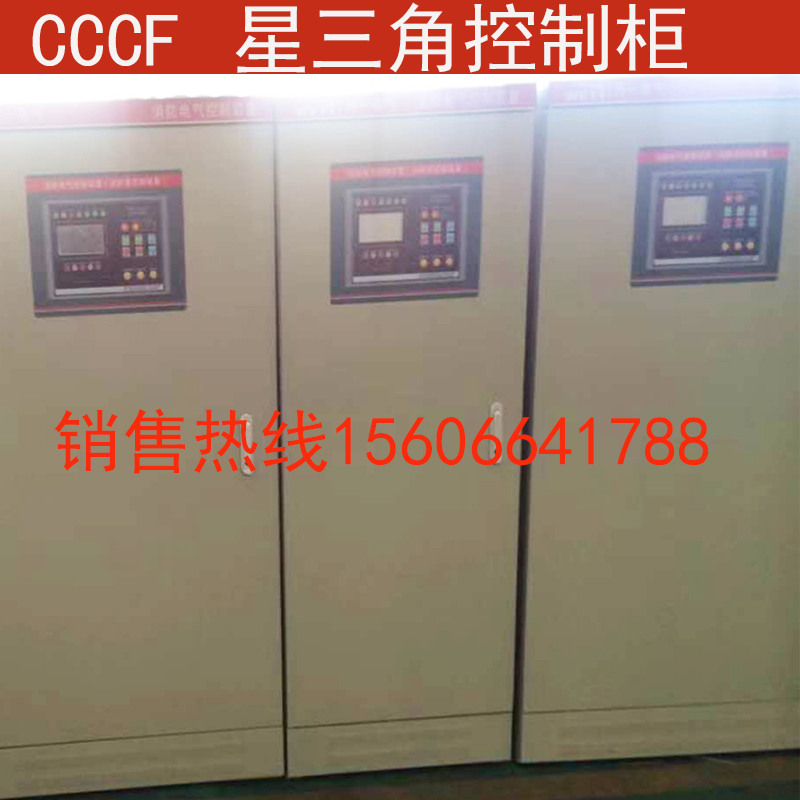

消防泵/噴淋泵控制柜55KW星三角降壓啟動一用一備/電氣控制裝置 / CCCF消防電氣控制柜

CCCF消防電氣控制柜說明
   DQ-XF消防控制柜，是消防巡檢柜、消防控制中心、消火栓箱按鈕等對消防泵控制的直接執行重要元件，當消防控制柜接收到控制中心等的消防信號時，便會立即按指令啟動或停止消防水泵，以此來實現自動開泵及停泵之用。本產品可控制兩臺消火栓水泵，一用一備。當常用的水泵發生故障時，備用水泵自動開機并投入運行，保證消防水的可靠供給。本產品也可在緊急情況下手動控制給水，手動、自動切換可通過WAN能轉換開關實現。另外，控制柜對電動機具有缺相、短路、過載等保護功能。

CCCF消防電氣控制柜適用范圍

　　H該產品適用于生活小區、生產基地、辦公大樓、商場、酒店、賓館、學校、倉庫、等等場所，也適用老舊消防工程項目改造，把原有消防基礎設備合理利用起來，為用戶節省成本。

CCCF消防電氣控制柜各種啟動方式

　　1、直接啟動的優點和缺點

　　優點：所需元氣件少，啟動方式簡單，成本低，較適合小功率電動機。電動機直接啟動的電流是正常運行的5倍以上，理論上來說，只要向電動機提供電源的線路和變壓器容量大于電動機容量的5-7倍以上的，都可以直接啟動。這一要求對于小容量的電動機容易實現，所以小容量的電動機絕大部分都是直接啟動的，不需要降壓啟動。

缺點：對于大容量的電動機來說，一方面是提供電源的線路和變壓器容量很難滿足電動機直接啟動的條件，另一方面強大的啟動電流沖擊電網和電動機，影響電動機的使用壽命，對電網不利。

　　2、軟起動啟動的優點和缺點

　　優點:對電網電壓波動影響小,對電網沖擊小,對電動機保護較好，延長電動機壽命，較適用大功率和重載的電動機。

　　(1) 電動機在全壓直接起動時，起動電流會達到額定電流的4~7倍，當電機的容量相對較大時，該起動電流會引起電網電壓的急劇下降，影響同電網其它設備的正常運行。軟起動時，起動電流一般為額定電流的2~3倍，電網電壓波動率一般在10%以內，對其它設備的影響非常小。

　　(2) 超大型電機直接起動的大電流對電網的沖擊幾乎類似于三相短路對電網的沖擊，常常會引發功率振蕩，使電網失去穩定。起動電流中含有大量的高次諧波，會與電網電路參數引起高頻諧振，造成繼電保護誤動作、自動控制失靈等故障。軟起動時起動電流大幅度降低，以上影響可完全免除。

　　(3) 大電流產生的焦耳熱反復作用于導線外絕緣,使絕緣加速老化、壽命降低.大電流產生的機械力使導線相互摩擦，降低絕緣壽命。軟起動時時電機端電壓可以從零起調，可完全免除過電壓傷害。

　　(4) 大電流在電機定子線圈和轉子鼠籠條上，電流降低一半左右，瞬間發熱量僅為直起的1/4左右，絕緣壽命會大大延長；軟起產生很大的沖擊力，會造成夾緊松動、線圈變形、鼠籠條斷裂等故障。軟起動時，由于電流小,沖擊力大大減輕。

　　缺點；投資較高，對使用的環境要求較高，電子原件過載能力較低。

　　3、自藕降壓啟動的優點和缺點

　　優點：使用的環境要求不高，故障較少。其是經過自藕變壓器降低電壓后給電動機，可以自由調壓。

　　缺點：降壓電流大、沖擊轉矩大,起動過程中存在二次沖擊電流和沖擊轉矩,不能頻繁啟動，對電動機的保護較差。

　　4、星三角啟動的優點和缺點

　　優點：三角啟動是經過改變電動機的接線方式來實現降壓，設備比較簡單，較經濟。

　　缺點：三角啟動接線較多，投資較大，而且啟動時對電網有一定的沖擊。

CCCF消防電氣控制柜使用環境

　1.環境溫度“-10~+40℃

　2.環境濕度：0~90％且無結露

　3.海拔高度：小于1000米

CCCF消防電氣控制柜其它說明

　　附：《GA30.2固定消防給水設備的性能要求和試驗方法》第5條第4點巡檢功能規定：

 　消防泵長期處于非運行狀態的設備應具有巡檢功能，應符合下列要求：

　　1、具有自動和手動巡檢功能，自動巡檢周期應能按需設定。

　　2、消防泵按消防方式逐臺運行，每臺泵運行時間不少于2min。

　　3、設備應能保證在巡檢過程中遇消防信號自動退出巡檢，進入消防運行狀態。

　　4、巡檢中發現故障應有聲、光報警。具有故障記憶功能的設備，記錄故障的類型及故障發生的時間等，應不少于5條故障信息，其顯示應清晰易懂。

　　5、采用工頻方式巡檢的設備，應有防超壓的措施，設巡檢泄壓回路的設備，回路設置應安全可靠。

　　6、采用電動閥門調節給水壓力的設備，所使用的電動閥門應參與巡檢。
