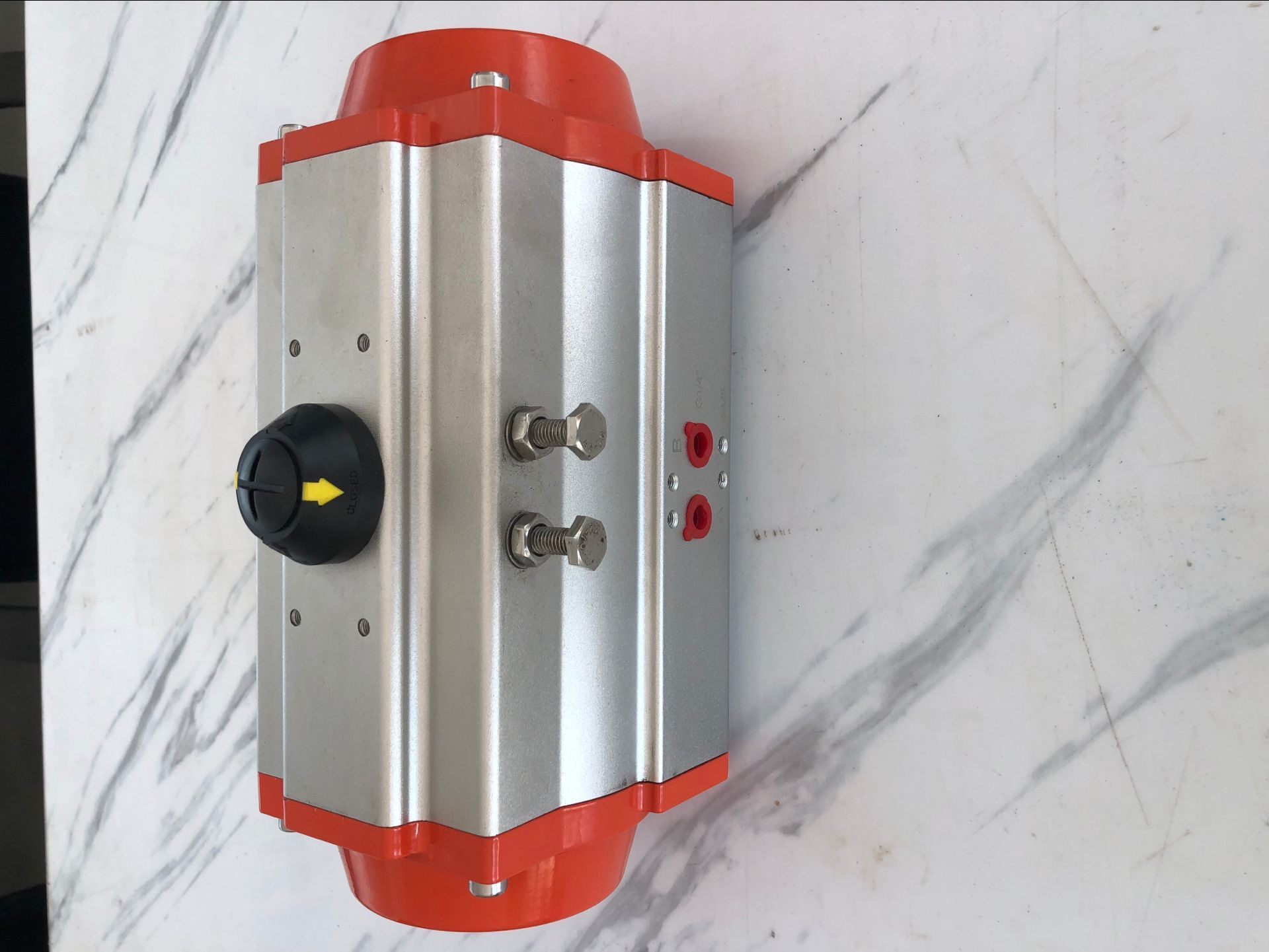

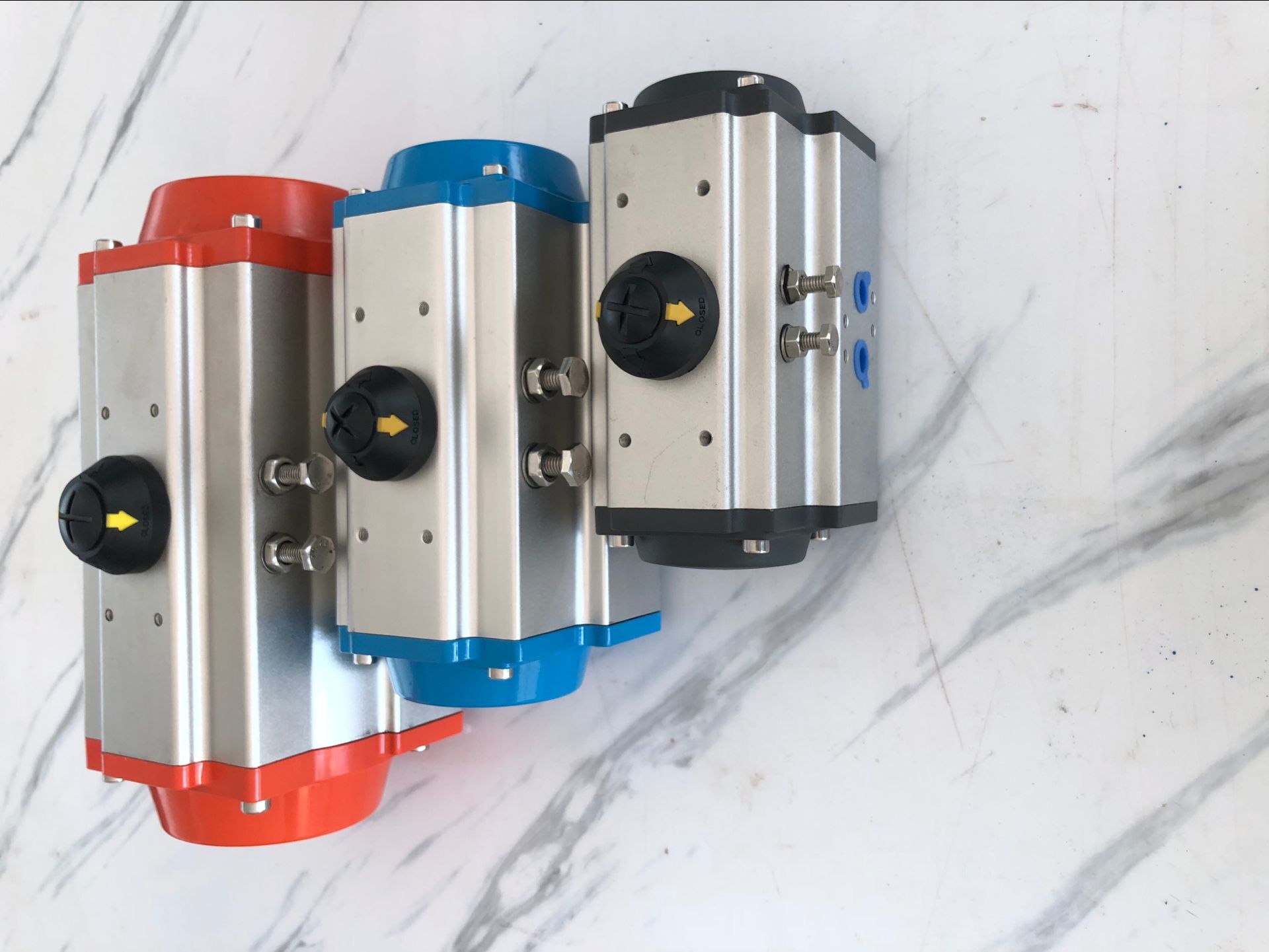

溫州優質AT氣動執行器供應商全國直銷批發

 氣動執行器
氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控制器的控制信號,實現準確的定位。手輪機構的作用是當控制系統因停電、停氣、控制器無輸出或執行機構失靈時,利用它可以直接操縱控制閥，以維持生產的正常進行。 [1]
中文名氣動執行器外文名Pneumatic actuators特    點扭矩大、空間小、扭矩曲線優    點安全防爆應    用發電廠、化工，煉油行    程長驅動啟閉
目錄
1 工作原理
2 基本構成
3 外觀
4 優勢
5 缺點
6 分類選型
 7 其它相關
8 比較
氣動執行器工作原理
當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉。此時氣動執行器中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧復位型)氣動執行器A管咀為進氣口，B管咀為排氣孔(B管咀應安裝。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。
氣動執行器基本構成
 內部結構
氣動執行器的調節機構的種類和構造大致相同，主要是執行機構不同。因此在氣動執行器介紹時分為執行機構和調節閥兩部分。氣動執行器由執行機構和調節閥（調節機構）兩個部分組成。根據控制信號的大小，產生相應的推力，推動調節閥動作。調節閥是氣動執行器的調節部分，在執行機構推力的作用下，調節閥產生一定的位移或轉角，直接調節流體的流量。
1、氣動裝置主要由氣缸、活塞、齒輪軸、端蓋、密封件、螺絲等組成；成套氣動裝置還應該包括開度指示、行程限位、電磁閥、定位器、氣動元件、手動機構、信號反饋等部件組成。
2、氣動裝置與閥門的連接尺寸應符合ISO5211(底部)、 GB/T12222 和 GB/T12223 的規定。
3、活塞桿端部為內、外螺紋時，應有標準扳手適用的扳手口。
4、活塞的密封圈應便于更換與檢修。
5、帶緩沖機構的氣動裝置，其緩沖機構的行程長度可參照《表 1》的規定。
6、帶可調緩沖機構的氣動裝置，應有缸體外部調節其緩沖作用的機構。
1、氣動裝置額定輸出力或力矩應符合 GB/T12222 和 GB/T12223 的規定 上面為薄膜式執行機構
2、在空載情況下，對氣缸內輸入按《表 2》規定的氣壓，其動作應平穩，無卡阻及爬行現象。
3、在 0.6MPa 的空氣壓力下，氣動裝置啟、閉兩個方向的輸出力矩或推力，其值應不小于氣動裝置標牌所標示的數值，且動作應靈活，不允許各部位出現變形及其他異?，F(xiàn)象。
4、密封試驗用工作壓力進行試驗時，從各自背壓一側泄漏出的空氣量不允許超過 (3+0.15D)cm3/min（標準狀態）；從端蓋、輸出軸處泄漏出的空氣量不允許超過 (3+0.15d)cm3/min。
5、強度試驗用 1.5 倍的工作壓力進行試驗，保持試驗壓力 3min 后，其缸體端蓋和靜密封部位不允許有滲漏及結構變形。
6、動作壽命次數，氣動裝置模擬氣動閥門動作，在保持兩個方向的輸出力矩或推力能力的情況下，啟閉操作的啟閉次數應不低于 50000 次（啟—閉循環為一次）。
7、帶緩沖機構的氣動裝置，當活塞運動到行程終端位置時，不允許出現沖擊現象。
氣動執行器外觀

1、鑄造氣缸的端蓋、端法蘭、箱體上不得有劃痕、割痕、氣孔、毛刺等。
2、氣動裝置外表面涂漆層或化學處理層應平整、光滑、色澤均勻，無油污、壓痕和其他機械損傷。
氣動執行器優勢
