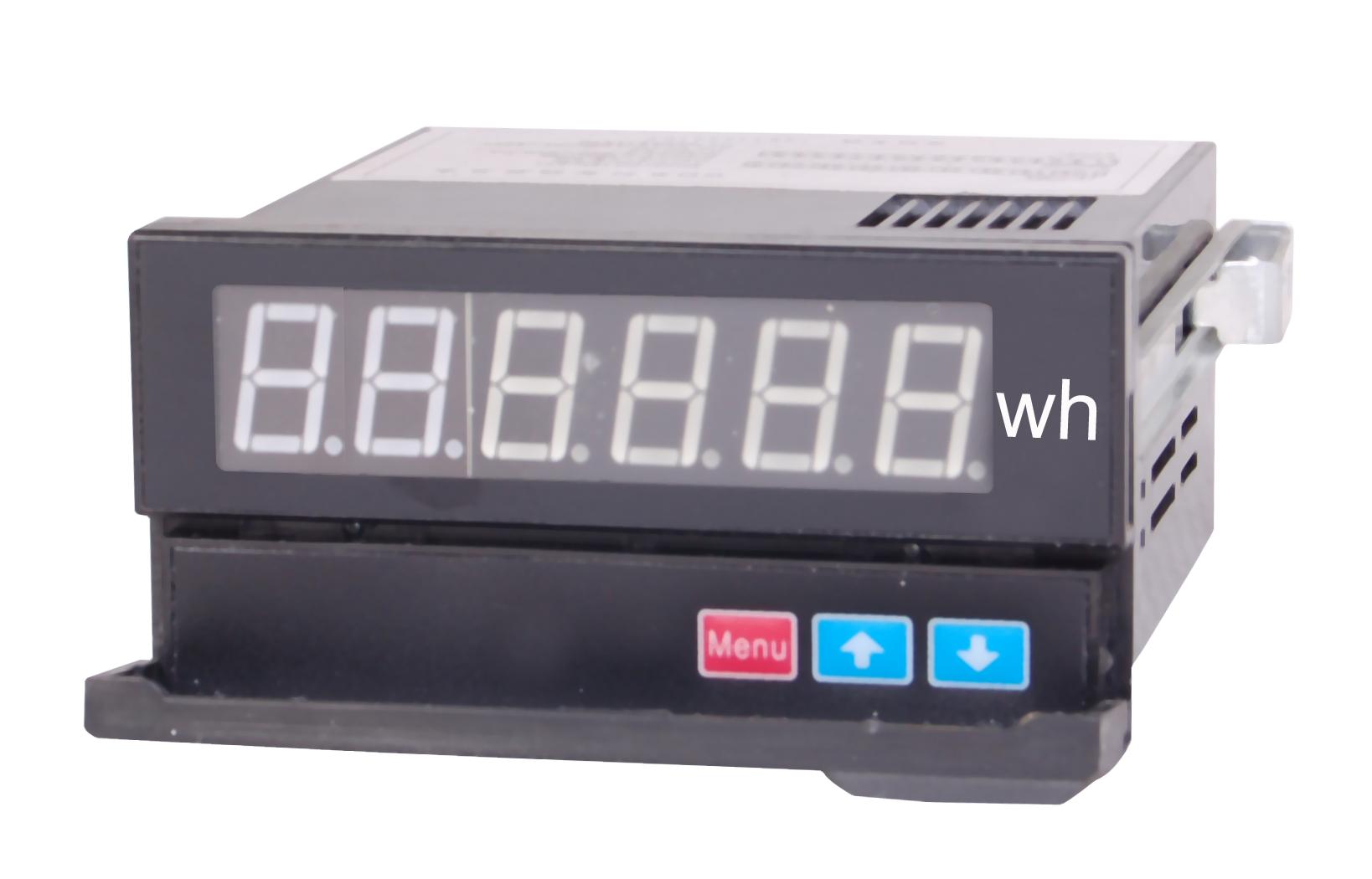

直流電能表 直流電度表

 直流電能表是根據我國對電力設備的運行和監控要求而設計的，用戶通過面板按鍵整定直流分流器參數和功率修正參數，顯示電壓值，電流值和功率值，并對直流有功電能進行累積運算，電能值斷電數據不丟失，顯示清晰美觀，可帶有兩路報警輸出接點，通過面板設定上限報警值和下限報警值，對潛在的故障進行提前預警，確認用電設備的安全；同時可以附加具有4～20mA模擬信號變送輸出功能，方便與遠動RTU相連，并可帶有RS485接口，與微機進行數據交換，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表，電能值僅作為企業內部考核、核算用，不作計價收費使用。

二、技術參數

1、測量方式：直流系統

2、信號輸入：電流信號通道：標稱輸入：DC75mV       允許過量程：瞬時：2倍/5秒; 持續：1. 2倍

            電壓信號通道：標稱輸入：DC500V       允許過量程：瞬時：2倍/2秒; 持續：1. 2倍

3、測量顯圍：

電壓測量顯圍：0.0000 ～ 500.00V

　　 電流測量顯圍：0.0000 ～99999A，小數點根據測量值的大小自動切換

電能累積范圍：0.0000kWh～99999kWh，超出量程自動清零！

4、精度：0.5 ％

5、變送輸出接口可選類型：DC(4-20mA)、DC(0-5V)、DC(0-10V)等，儀表設置菜單可設置滿度輸出(如DC20mA)所對應的輸入值。

6、通訊接口：RS485串行接口，標準Modbus協議，RTU模式，波特率4800、9600可設

7、報警輸出：兩路繼電器 ，一路用于上限輸出，一路用于下限輸出，常開常閉無源轉換接點，繼電器接點分?jǐn)嗳萘浚?/span>3A/250V

8、工作電源及功耗：AC ( 85～265)V或DC ( 100～275)V     8VA

三、選型表
