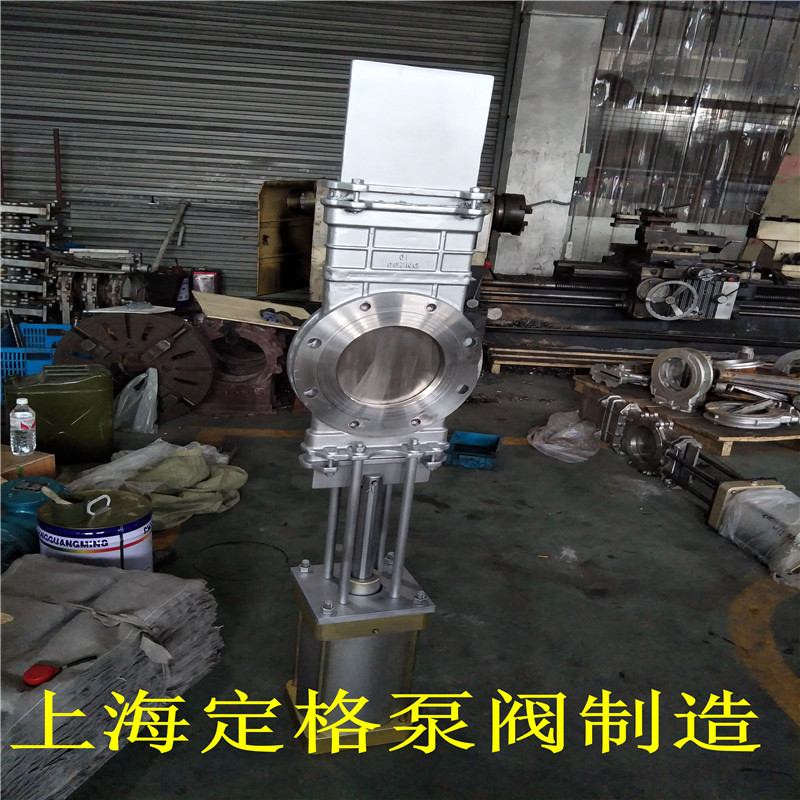

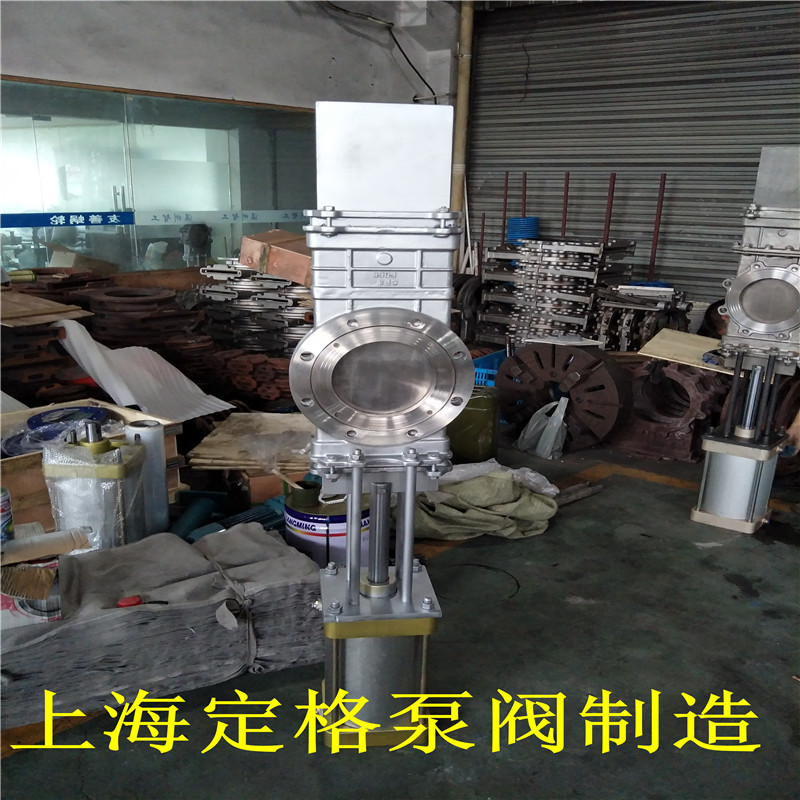

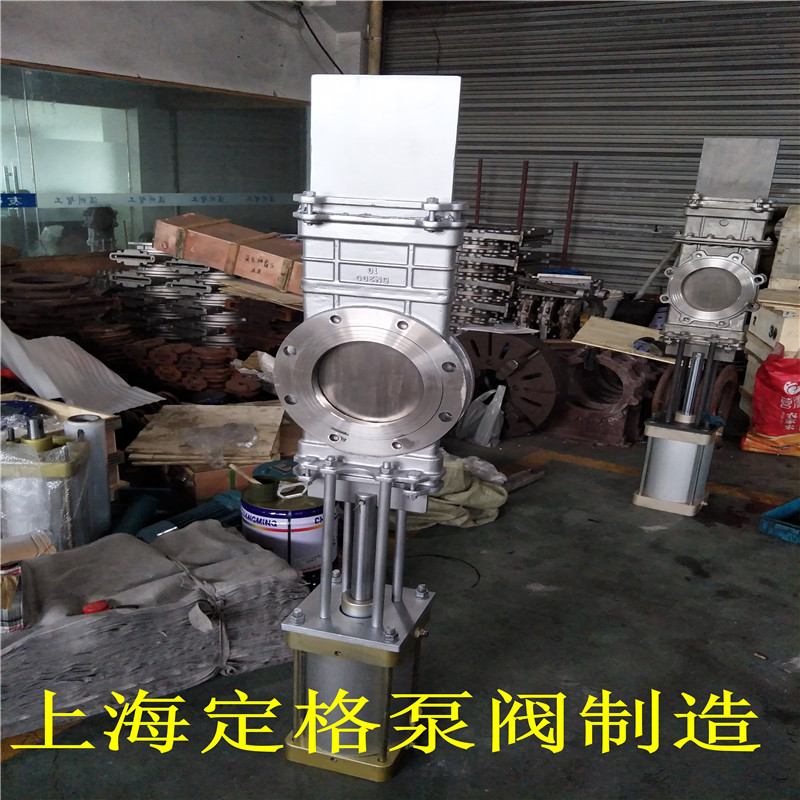

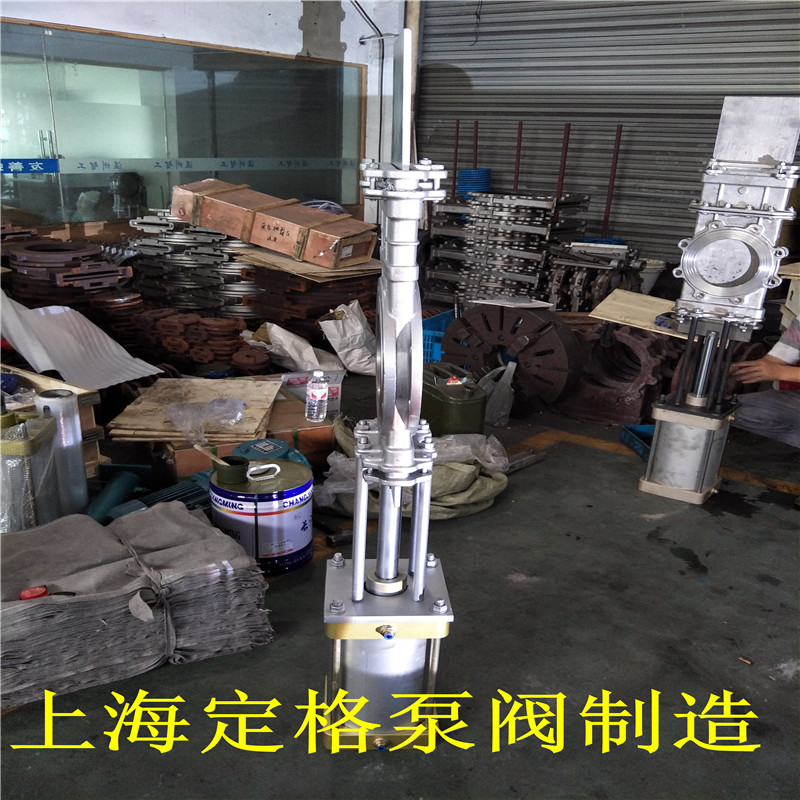

SCZ673W-10P氣動穿透式插板閥插板閥

[氣動穿透式插板閥

穿透式不銹鋼插板閥

敞開式插板閥

不銹鋼插板閥

長板閥

現貨]

上海市插板閥廠家

價格： 電議

物流： 上海市奉賢區| 賣家支付運費

可銷售總量： 10000件

手機： 18968934087 郵箱： 18968934087@163.com

傳真： 尚未完善 地址： 上海市上海市

在線詢盤聯系廠家：18968934087

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[氣動穿透式插板閥穿透式不銹鋼插板閥敞開式插板閥不銹鋼插板閥長板閥現貨]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（SCZ673W-10P氣動穿透式插板閥插板閥）

品牌： 其他
型號： SCZ673W-10P
連接形式： 法蘭
主體材料： 不銹鋼
公稱通徑： 80-400mm
適用介質： 其他
材質： 不銹鋼
密封形式： 硬密封型
標準： 國標
外形： 中型
流動方向： 單向
驅動方式： 氣動
零部件及配件： 執行器
用途： 截止
壓力環境： 低壓
工作溫度： 常溫
類型(通道位置)： 直通式
規格： DN200
密封形式： 硬密封型
標準： 國標

氣動穿透式插板閥插板閥

一、概述：

一、氣動插板閥的產品優點

1、雙向密封，帶兩個閥座封圈，此閘板更長且底部伸出閥體，需要兩個密封填料裝置。

2、閘板形成一個孔狀通徑，其作用是，閘板開啟時，介質能全部流走，沒有滯留，閘板關閉時能全部密封。

3、在介質濃度較高條件下，也能保持閥座密封，由于沒有滯留區，閘板底部五介質堆積。

4、該產品適用于制糖，化學設備（干燥器、反應器）的裝卸和造紙廠的漿料出口處，用于回收混有大量雜質的舊紙張。

二、主要零件材料

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	閥桿 Stem	1CF18Ni9Ti
閥座密封圈	橡膠或PTFE	支架	不銹鋼
閥體間密封墊片	橡膠或PTFE	填料壓蓋	不銹鋼
閥體	1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB	填料	石墨或PTFE
閥體裝配螺栓	B7	填料壓蓋螺栓	B7

三、殼體試驗和密封試驗:

1、氣動插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤you或粘度不大于水的其他適宜液體。

2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次
		DN≥200-400mm	1000次
		Dn≤150mm	800次
	非金屬密封	Dn≤150mm	1400次
		DN≤200-400mm	1200次
		Dn≤450mm	1000次
