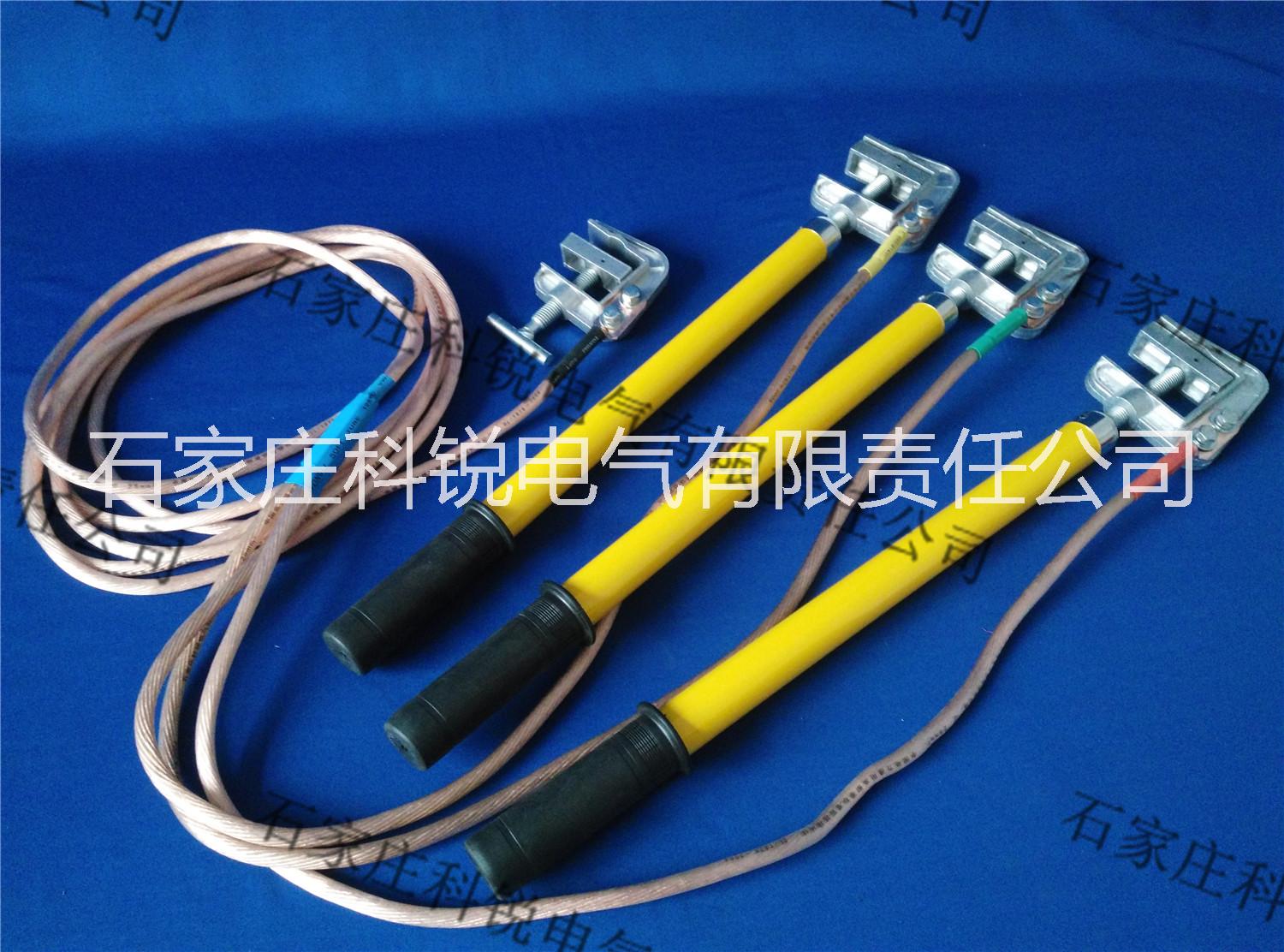

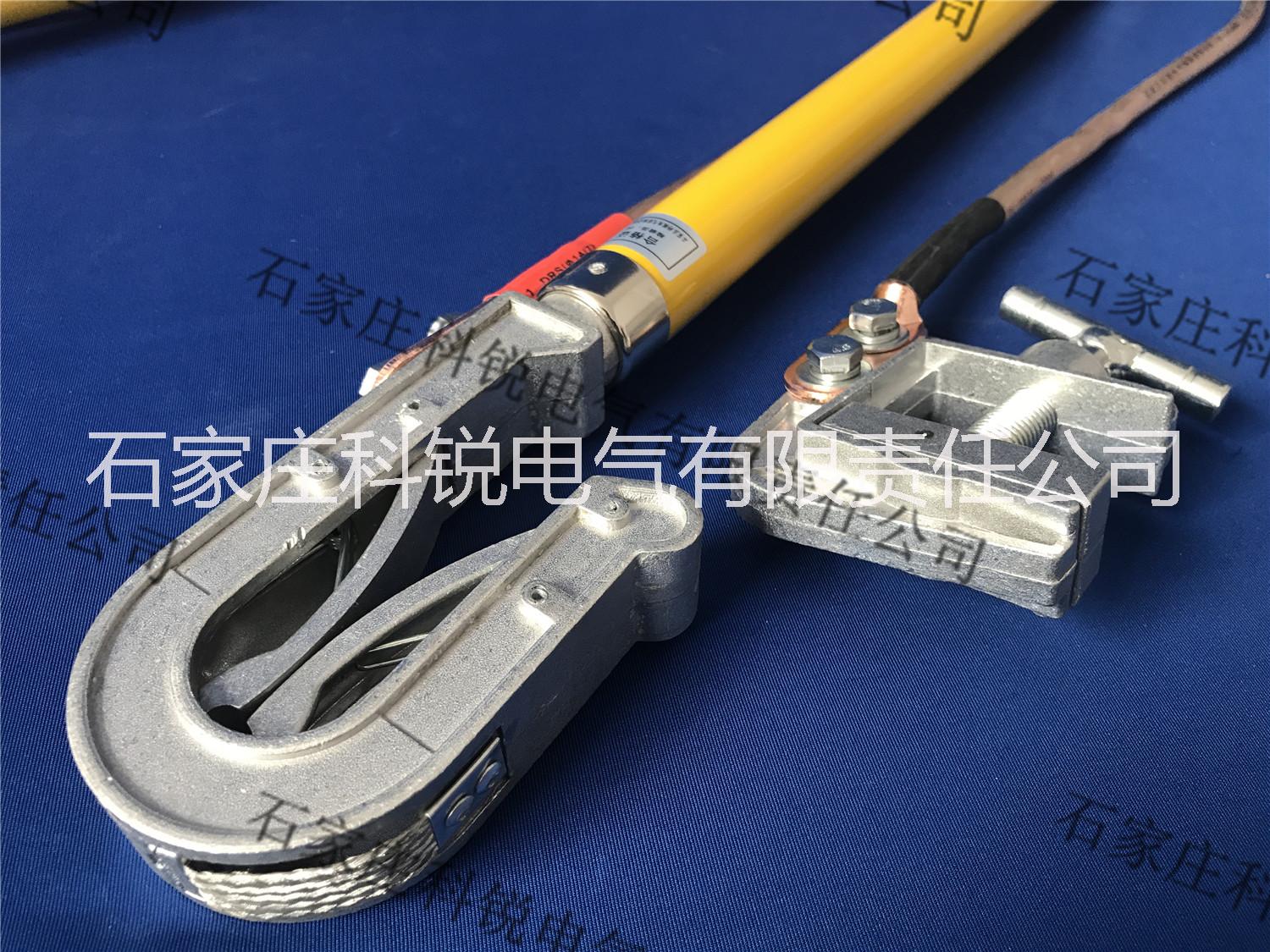

河北雙簧卡口式接地

一、接地線的作用

   主要用于防止設備、線路突然來電，感應電壓，放盡剩余電荷的臨時接地裝置。

二、接地線的組成

   主要是由接地棒，軟銅線，接地夾（接地釘）三部分組成。接地線的配置，受電壓等級，使用環境，客戶使用習慣等多方面影響?？蛻暨x購接地線產品時有不確定的問題可隨時與技術人員溝通。

絕緣桿材質：采用玻璃鋼環氧樹脂卷制而成，外做警示色處理。常規顏色為黃色。也可根據客戶需要按照不同電壓等級分色生產：綠色10KV、黃色35KV、紅色110KV、藍色220KV  白色500KV。

三、雙簧卡口式接地選型參考：（接地棒和接地軟銅線長度可根據用戶要求定制生產）

（一）架空線路用接地線：

（1）雙簧卡口接地線：

型號：X-WS-10KV

配置：配1米雙簧卡口式接地棒3根，25/35平方接地軟銅線3根*1.5米+1根*12米，配接地夾或接地釘1個。

（2）圓口螺旋接地線：

型號：X-WL-10KV

配置： 配1米圓口螺旋接地棒3根，25/35平方接地軟銅線3根*1.5米+1根*12米，配接地夾或接地釘1個。

（3）可脫卸雙簧卡口接地線

型號：X-WS-10KV

配置：配1米雙簧卡口式接地棒3根，25/35平方接地軟銅線3根*1.5米+1根*12米，配接地夾或接地釘1個。

（4）可脫卸圓口螺旋接地線

接地軟銅線配置銅圓口螺旋接地線配置， 訂貨時需注明要1桿三頭還是三桿三頭。

（5）銅雙簧接地線

配置同鋁雙簧卡口接地線。

（6）銅多角度鶴口接地線

接地軟銅線配置銅圓口螺旋接地線配置， 訂貨時需注明要1桿三頭還是三桿三頭。

（二）母排用接地線：

（1）平口螺旋接地線：

型號：X-NL-10KV

配置： 配0.5米平口螺旋接地棒3根，25/35平方接地軟銅線3根*1米+1根*3.5米，配接地夾1個。

（2） 手握平口接地線

型號：X-NS-10KV

配置：配0.5米手握式接地棒3根，25/35平方接地軟銅線3根*1米+1根*3.5米，配接地夾1個。

（3）可脫卸平口螺旋接地線

型號：X-TXTJ-10KV

配置：配0.5米可調角度脫卸接地棒3根或1根，25/35平方接地軟銅線3根*1米+1根*3.5米，配接地夾1個。

（4）調角式平口螺旋接地線

型號：X-TJ-10KV

配置：配0.5米可調角度接地棒3根，25/35平方接地軟銅線3根*1米+1根*3.5米，配接地夾1個。

（5）銅多角度平口接地線

可根據用戶要求設計、定制生產各種接電夾及接地夾。

（三）個人接地線

一般在檢修過程中，為了安全起見，在掛接接地線的同時會使用個人線，起到二次保護的作用。

個人線選型配置

（1）平口螺旋接地線：

型號：X-NL-10KV

配置： 配0.5米平口螺旋接地棒3根，16/25平方接地軟銅線3根*1米+1根*3.5米，配接地夾1個。

（2 ）手握平口接地線

型號：X-NS-10KV

配置：配0.5米手握式接地棒3根，16/25平方接地軟銅線3根*1米+1根*3.5米，配接地夾1個。

（3）雙簧卡口接地線：

型號：X-WS-10KV

配置：配0.5米雙簧卡口式接地棒3根，16/25平方接地軟銅線3根*1.5米+1根*12米，配接地夾或接地釘1個。

（4）鉗式個人線

型號：X-GBQ-10KV

配置：配個人鉗3個，16/25平方接地軟銅線3根*1.5米+1根*1.5米，配接地夾或鉗1個。

接電夾的選型、接地棒的長度、接地軟銅線的線徑及長度在遵循國家的相關標準的前提下，可根據電壓等級和具體的使用環境來確定。

四、接地線使用方法和注意事項

（1）首先根據接地棒的電壓等級選擇配套的接地軟銅線，務必確定配置無誤；

（2）然后檢查接地棒及接地軟銅線的外觀有無破損，如無開始組裝接地線；

（3）首先拆掉接地棒上的螺絲，將接地軟銅線上的接線端子（一般是紅黃綠三色）與接電夾用螺絲連接牢固并確保擰緊，三根接地棒按照同樣的方式安裝，安裝好后連接接地端，接地線一般分合相式和分相式兩種，合相式連接1個接地端，分相式需要三根接地軟銅線都連接接地端。組成一套完整的接地線。

（4）短路接地線使用時：要先連接接地端，連接牢固后再掛接接電端（接地棒）；拆除接地線時，必須按程序先拆接電端（接地棒），后拆接地端。

（5）具體操作步驟：

   A、裝設接地線：履行工作票許可手續。

     登桿前準備：

     1）著裝要求：穿工作服、絕緣鞋，戴工作手套、戴安全帽；

     2）檢查個人工具是否合格；

     3）核對線路名稱、電桿編號、線路是否停電；

     4）檢查桿體與桿根是否牢固，有無裂紋；

     接地線地面接地：將接地釘打入土壤，深度不得小于0.6m，或者接地夾夾持牢固接地端，再將接地線接      地端與接地棒可靠連結。

   B、登桿驗電：登桿到合適位置，系好安全帶。先檢查驗電器、確認驗電器完好，然后對線路逐相進行驗        電。

   C、桿上掛接地線：線路經地驗明確實無電壓后，操作人員立即在驗電處掛接地線。線路的三相全部接地        后，操作人員撤離桿塔。

   D、拆除接地線：

     認真核對線路名稱、桿號。

     檢查、確認桿上人員全部下桿，桿上無異物，線路狀態符合送電條件。

     操作人員登桿到合適位置，系好安全帶。

     拆除線路上接地線，用吊繩系牢后吊下桿。

     拆除上桿全部接地線后，上桿操作人員撤離桿塔。

     拆除接地線的接地端，拔出接地棒，清理工作現場。

     注意事項：觸電，接地不可靠，不驗電接地或使用不合格的驗電器均會造成危險事故。接地線正常使用      情況下質保一年。

（6）、維護與保管：

每次使用前均應認真檢查接地線是否完好，軟塑銅線應無、斷頭，螺母無松脫。否則不得使用。該產品應保持整潔、干凈，不得隨地亂摔，注意清潔衛生工作，預防泥沙、臟物進入產品孔隙之中，從而影響接地線正常使用，經受短路電流后的接地線應根據經受短路電流大小和外觀檢驗判斷，一般應予報廢。
