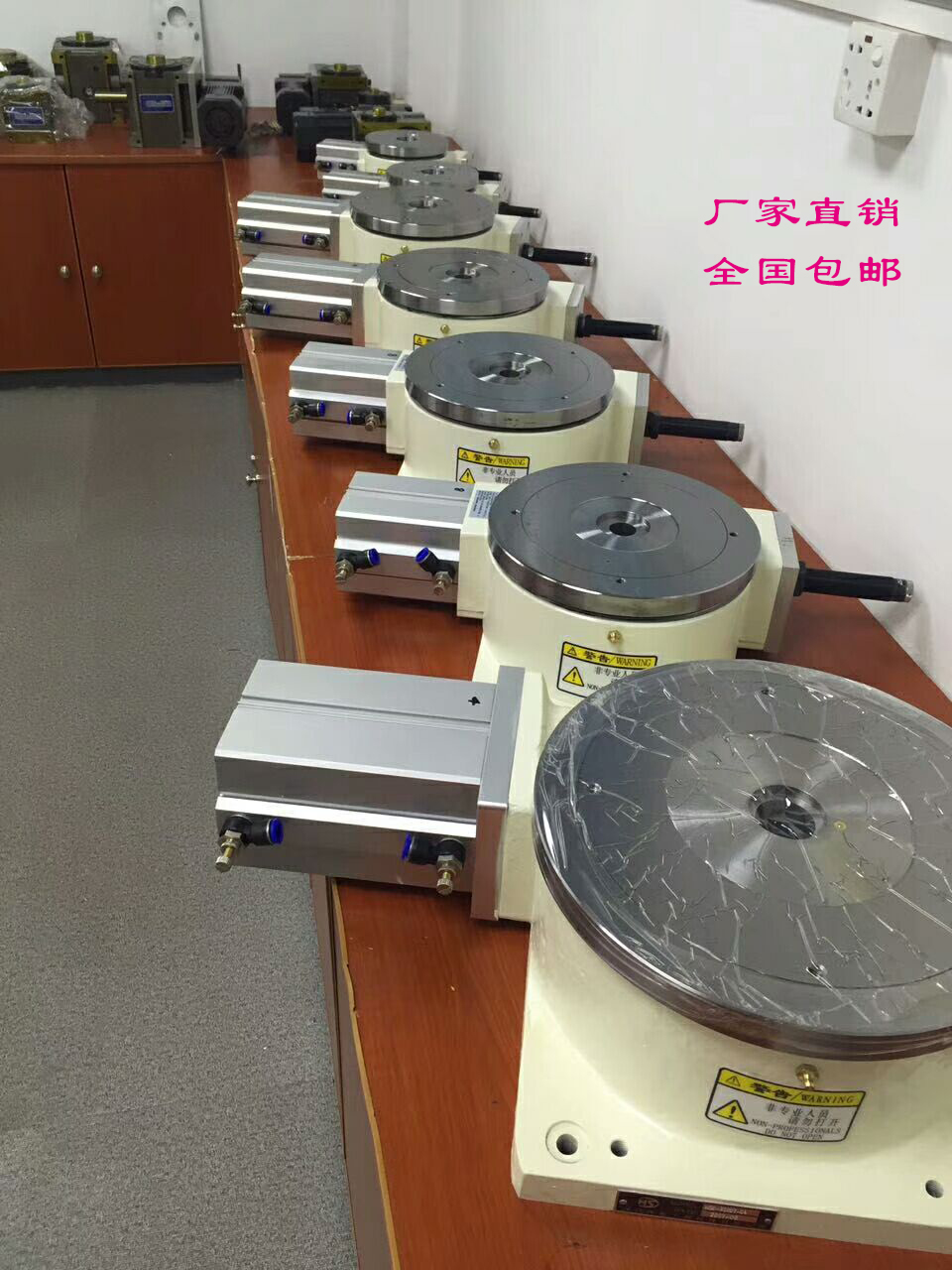

氣動分度盤結構 氣動旋轉分度盤

產品優點

精密增強型產品優點如下

分度盤的特點：

· l        安裝方便，可靠性高，控制簡單。只需要5-6Kgf/cm2的氣壓即可驅動，用電磁閥或手動閥斷通一次即可實現一次分度。

· l        分度盤氣缸內置磁環?？梢暂敵龃鸥袘?yīng)信號，方便與PLC信號聯接。

· l        分度盤可根據工藝要求等分分割，盤面不須升降。

· l        特殊的防沖擊設計，運行更加平穩。

· l        標準等分為2,3，4，6，8，10，12，16，20，24，36等，特殊等分可定制。

· l        特殊的防水設計，壽命更長。

· l        反應速度快，可與攻牙機，鉆床，鉚釘機，超聲波機，燙金機，絲印機，移印機，CNC數控機配合，形成自動化生產，加工和組裝。

一  穩定性強

采用高剛性的本體結構及機械夾緊機構，適合配備于自動生產線的機型，配備三點式緩沖裝置，大幅提升了承載力，耐久性優異

二 可臥立兩用

采用壓入式結構，區別于老款的懸浮式結構，旋轉盤面和中心軸一體式，減少過渡面，旋轉盤與內部接觸的過渡面全部軸承過渡無縫接觸。在老款機型上的一些薄弱的環節都已經從根本上面解決。不管是立式旋轉還是臥式旋轉，穩定的結構，運行起來是非常平穩的。

三 自帶防水功能

內設密封橡膠圈，可防止切削液進入機罩內 防水效果優異

四 過載保護

為防止旋轉分度臺因承受過量的轉動慣量而導致受損，例如在設定操作過程中或液壓緩沖器故障時，規格140DT-180DT-250DT-320DT具有過載保護特性。

若轉動慣量過大，則隨之造成的徑向力就會迫使緊固銷擠壓彈簧力。緊固銷隨后就會向前滑動到齒形部分。從分度盤轉換到齒形部分就意味著緊固銷無法咬合，分度臺也就不會移動。把緊固銷在旋回原來位置就可以重新使用分度臺

旋轉氣動分度臺特性

1. 機械式傳動結構

2. 調整調試易操作

3. 順暢運動順序平穩臺面無起浮

4. 控制運動運行順時針，逆時針（選項）

5. 集成功能三點式過載保護，無沖過現象，氣壓緩沖調節

6. 精度保證，整機采用表面高精度高壓推力軸承

7. 等份：3，4，6，8，10，12，16，24等特殊等份另定
