過電流報警交流電流表 直流電流表 電流報警表 直流電流表 過電流報警表

下限報警常態報警電流表上下限報警交流電流表

性能用途

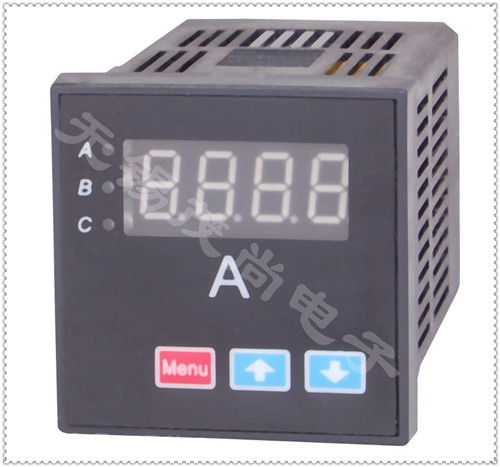

下限報警常態報警電流表上下限報警交流電流表帶有二路報警輸出接點，其中一路用于下限常規報警，另一路用于常態報警，通過面板設定上下限報警值，對潛在的故障進行提前預警，確認用電設備的安全；可選配帶有RS485接口，與微機進行數據交換，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。

二、下限報警常態報警電流表上下限報警交流電流表主要技術指標

2.1、標稱信號輸入：0～5A

允許過量程：瞬時：2倍/5秒; 持續：1. 2倍

2.2、信號采樣速度：50次/秒

2.3、精度：0.2%

2.4、報警輸出：繼電器常開常閉轉換接點，接點分?jǐn)嗳萘?/span>3A/250V

2.5.1、下限報警輸出條件：（1）報警下限整定值有效，9號端子為上限輸出公共端,8號為常開點,7號為常閉點

（2）當測量值≤下限報警設定值時，報警繼電器動作輸出；

　　　　　　　　      （3）退出條件：測量值≥下限報警設定值＋回滯值（回滯值計算方法同上限）

2.5.2、常態報警輸出：當系統既無上限報警，也無下限報警輸出時，常態報警繼電器動作輸出，6號端子為常態

報警輸出公共端,5號為常開點,4號為常閉點

2.6、絕緣強度：                         IEC 60255-5  2KVrms-1min

2.7、環境承受能力：                     工作  IEC 60068-1和2     　0℃～+55℃

               儲存  IEC 60068-1和2     -25℃～+70℃

         濕熱  IEC 60068-1-3       　93%RH 40℃

2.8、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 m

2.9、工作電源及功耗：   AC ( 85～265)V或DC ( 100～275)V     8VA

三、使用與訂貨注意事項

5.1、用戶在使用前必須仔細閱讀使用手冊，嚴格按照手冊規定的方法進行接線和操作整定，否則會影響到使用

安全和儀表的正常運行;

5.2、用戶訂貨前必須事先參考有關MS-AA94A的產品介紹，根據實際需要作功能選擇;

5.3、未經許可，不得擅自拆開儀表;

5.4、本產品附件：安裝配件　1付，說明書　1份，合格證　1份;

5.5、本產品自出廠之日起質保1年，終身維修;
