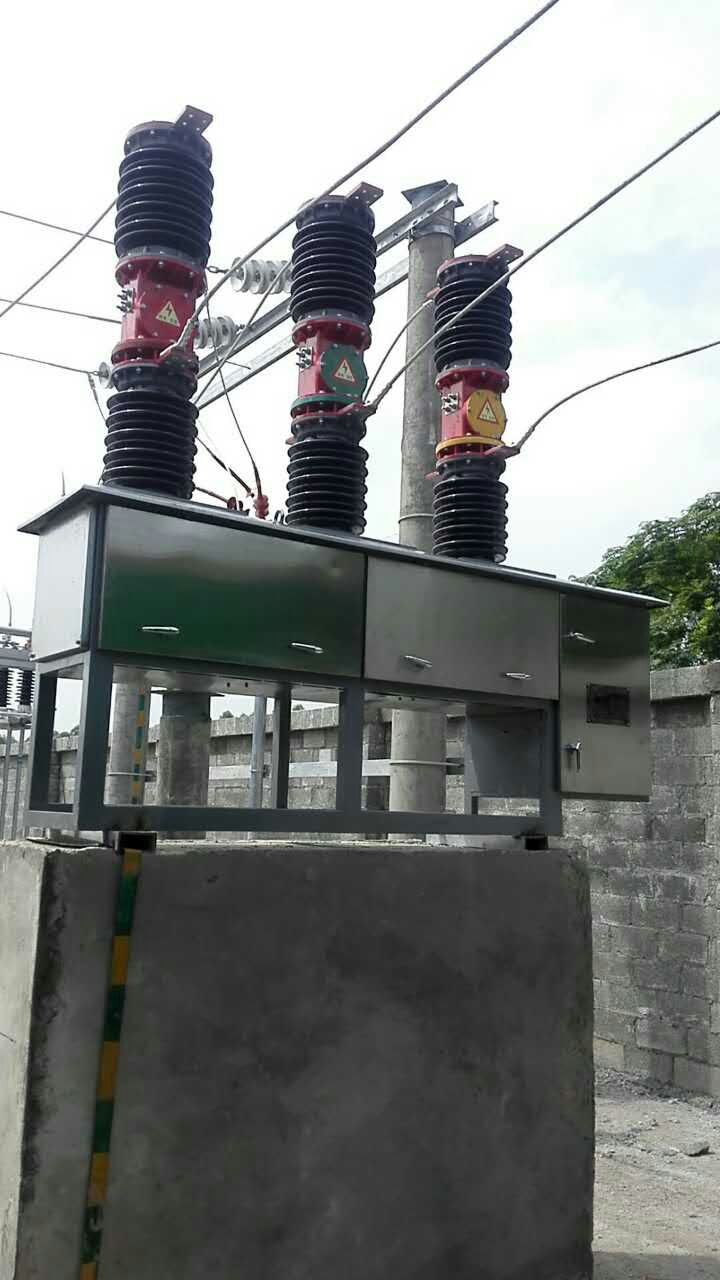

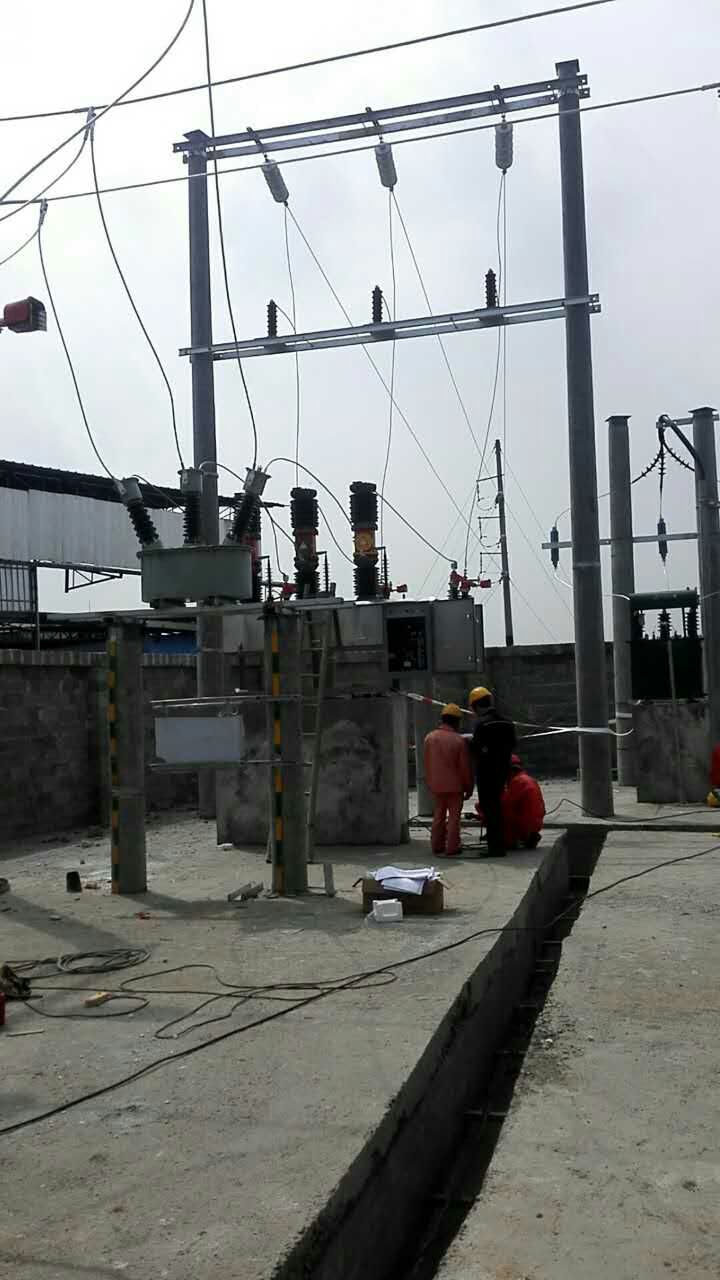

35千伏變電站*ZW7-40.51250A-31.5戶外高壓真空斷路器

啟軒電氣專業制造：35千伏變電站ZW7-40.51250A-31.5戶外高壓真空斷路器

ZW7-40.5/1250-31.5真空斷路器概述 ZW7-40.5戶外高壓真空斷路器是三相交流50Hz戶外高壓開關設備，適用于35kV輸電系統的控制和保護，也可用于聯絡斷路器及開合電容器組的場合。   主要技術特點 1、瓷柱式結構，防水型傳動箱，新型的真空滅弧室； 2、2-3只電流互感器，每相四個線圈，根據用戶需要選擇變化； 3、可配CD10電磁機構或CT19彈簧機構； 4、開斷性能好，可靠性高壽命長，維護工作量?。?5、無油化、無氣化、經濟環保； 6、外絕緣修正后現運行海拔2700mm。   使用環境條件 1、海拔：≤2500m； 2、周圍空氣溫度：高+40℃，低-35℃； 3、風壓不超過700Pa(相當于風速34m/s)； 4、地震烈度不超過8度； 5、空氣污染程度：Ⅲ級； 6、大日溫差：不超過25℃       ZW7-40.5型戶外高壓真空斷路器用于交流50Hz、電壓40.5kV的三相電力系統，作為分?jǐn)?、關合負荷電流、過載電流及短路電流之用。 ZW7-40.5/630-31.5戶外35KV高壓真空斷路器 ZW7-40.5/1250-31.5戶外35KV高壓真空斷路器 ZW7-40.5/1600-31.5戶外35KV高壓真空斷路器 ZW7-40.5/2000-31.5戶外35KV高壓真空斷路器 ZW7-40.5/630-40戶外35KV高壓真空斷路器 ZW7-40.5/1250-40戶外35KV高壓真空斷路器 ZW7-40.5/1600-40戶外35KV高壓真空斷路器

 ZW7-40.5使用環境條件

1、海拔：≤2500m； 2、周圍空氣溫度：高+40℃，低-35℃； 3、風壓不超過700Pa(相當于風速34m/s)； 4、地震烈度不超過8度； 5、空氣污染程度：Ⅲ級； 6、大日溫差：不超過25℃  我公司本著優質、、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重 承諾如下： 1. 我廠出售的所有產品保修期為一年，保修期內免費上門維修（人為因素或不可抗拒的自然現 象所引起的故障或破壞除外）。 2. 在接到報修通知后，七個工作日內趕到現場并解決問題。 3. 用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。 4. 用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規 另有明確規定的，本公司將遵照相關法律法規執行。 5. 在保修期內，以下情況將實行有償維修服務; （1）由于人為或不可抗拒的自然現象而發生的損壞; （2）由于操作不當而造成的故障或損壞; （3）由于對產品的改造、分解、組裝而發生的故障或損壞。     ZW7-40.5型戶外高壓真空斷路器用于交流50HZ、電壓40.5KV的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求。并滿足IEC－56《交流高壓斷路器》國際電工委員會標準的要求。ZW7－40.5系列戶外高壓真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶?jī)?nèi)裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、使用壽命長、安裝維護方便等優點。   ZW7-40.5型號規格及殼體材質有； 鐵殼/不銹鋼ZW7-40.5/630-20 鐵殼/不銹鋼ZW7-40.5/630-25 鐵殼/不銹鋼ZW7-40.5/1250-20 鐵殼/不銹鋼ZW7-40.5/1250-25 鐵殼/不銹鋼ZW7-40.5/1250-31.5 鐵殼/不銹鋼ZW7-40.5/1600-31.5 鐵殼/不銹鋼ZW7-40.5/2000-31.5   ZW7-40.5/1250-31.5真空斷路器工作原理；   該斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。
