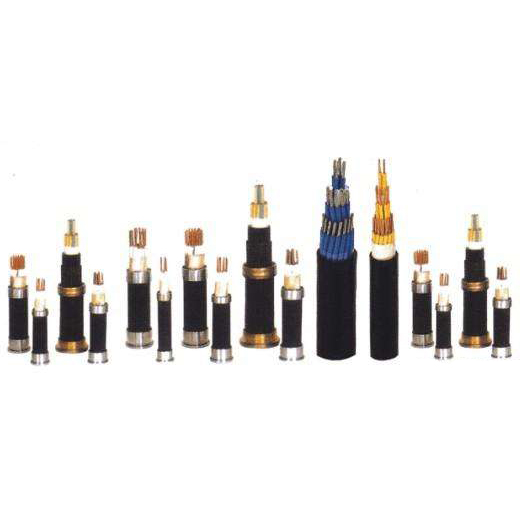

安徽鴻杰供應KVV塑料絕緣控制電纜KVVP2
[安徽鴻杰
塑料絕緣控制電纜
控制電纜
電力電纜
特種電纜
船用電纜]
滁州市塑料絕緣控制電纜廠家
價格： 電議
物流： 安徽 滁州市 天長市| 賣家支付運費
可銷售總量： 10000件
手機： 13855018670 郵箱： 13855018670@163.com
傳真： 0550-7046112 地址： 安徽 滁州市
[安徽鴻杰 塑料絕緣控制電纜 控制電纜 電力電纜 特種電纜 船用電纜]
郵箱：
手機：
- 型號： KVV KVVP KVVP2
- 品牌： MITSUBISHI/三菱
- 加工定制： 是
- 護套材質： PVC
- 線芯材質： 裸銅線
- 芯數： 1
- 材料形狀： 圓線
- 拉伸強度： 2000
- 電線最大外徑： 2
- 絕緣厚度： 2
- 產品認證： ccc
一：產品特點及用途
本產品適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：產品執行標準
GB9330-88
阻燃性能試驗執行GB12666-90標準
三：使用特性
1． 交流額定電壓：U0/U 450/750KV
2． 工作溫度：絕緣不超過70℃
交聯聚絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
3． 環境溫度：護套：固定敷設-40℃，非固定敷設-15℃
4． 電纜安裝敷設溫度應不低于0℃。
5． 電纜允許彎曲半徑：非鎧裝電纜為電纜外徑的6倍
銅帶或鋼帶鎧裝電纜為電纜外徑的12倍
四：基本型號及名稱
1緣和護套控制電纜
| KVV | 銅芯絕緣護套控制電纜 |
| KVVP | 銅芯絕緣護套銅絲編織控制電纜 |
| KVVP2 | 銅芯絕緣護套銅帶控制電纜 |
| KVV22 | 銅芯絕護套鋼帶鎧裝控制電纜 |
| KVVR | 銅芯絕緣護套控制軟電纜 |
| KVVRP | 銅芯絕緣護套銅絲編織控制軟電纜 |
| KVVP2-22 | 銅芯絕緣聚氯護套銅帶鋼帶鎧裝控制電纜 |
2．交聯聚絕緣護套控制電纜
| KYJV | 銅芯交聯聚絕緣護套控制電纜 |
| KYJVR | 銅芯交聯聚絕緣護套控制軟電纜 |
| KYJVP | 銅芯交聯聚絕緣銅絲編織護套控制電纜 |
| KYJVRP | 銅芯交聯聚絕緣銅絲編織護套控制軟電纜 |
| KYJVP2 | 銅芯交聯聚絕緣銅帶護套控制電纜 |
| KYJVRP2 | 銅芯交聯聚絕緣銅帶護套控制軟電纜 |
| KYJV22 | 銅芯交聯聚絕緣護套鋼帶鎧裝控制電纜 |
| KYJVP22 | 銅芯交聯聚絕緣銅編織屏護套鋼帶鎧裝控制電纜 |
| KYJVP2-22 | 銅芯交聯聚絕緣銅帶護套鋼帶鎧裝控制電纜 |
3．低煙無鹵阻燃聚烯烴絕緣和護套控制電纜
| KYDYD | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制電纜 |
| KYDYDR | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套控制軟電纜 |
| KYDYDP | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織控制電纜 |
| KYDYDRP | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織控制軟電纜 |
| KYDYDP2 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶控制電纜 |
| KYDYD RP2 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶控制軟電纜 |
| KYDYD-22 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套鋼帶鎧裝控制電纜 |
| KYDYDP22 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織鋼帶鎧裝控制電纜 |
| KYDYDP2-22 | 銅芯低煙無鹵阻燃聚烯烴絕緣和護套銅帶鋼帶鎧裝控制電纜 |
| 注：基本型號中絕緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 | |
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
| 項目 | 代號 | 說明 |
| 阻燃特性 | ZR | 分A、B、C級阻燃 |
| 系列代號 | K | 控制電纜 |
| 絕緣材料 | V | |
| Y | | |
| YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
| YJ | 交聯 | |
| 護套材料 | V | |
| YD | 低煙無鹵聚烯烴 | |
| 材料 | P | 銅絲編織 |
| P1 | 鍍錫銅絲 | |
| P2 | 銅帶繞包 | |
| P3 | 鋁塑繞包 | |
| 鎧裝材料 | 22 | 鋼帶鎧裝護套 |
| 23 | 鋼帶鎧裝聚乙烯護套 | |
| 32 | 鋼絲鎧裝護套 | |
| 33 | 鋼絲鎧裝聚乙烯護套 | |
| 導體結構 | A | 單股導體 |
| B | 7股絞合導體 | |
| R | 多股絞合導體 |
六：主要技術指標
1． 成品電纜導體直流電阻(Ω/km.20℃)參照附錄A表3規定。
2． 絕緣電阻及絕緣標稱厚度符合下表規定：
| 標稱截面(mm2) | 絕緣標稱厚度 | 絕緣電阻(MΩ/KM) | |
| 20℃ | 70℃ | ||
| 0.5 | 0.6 | 13 | 0.013 |
| 0.75 | 0.6 | 12 | 0.12 |
| 1.0 | 0.6 | 11 | 0.011 |
| 1.5 | 0.7 | 11 | 0.011 |
| 2.5 | 0.8 | 10 | 0.010 |
| 4 | 0.8 | 8.5 | 0.0085 |
| 6 | 0.8 | 7 | 0.0070 |
| 10 | 1.0 | 6.5 | 0.0065 |
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
