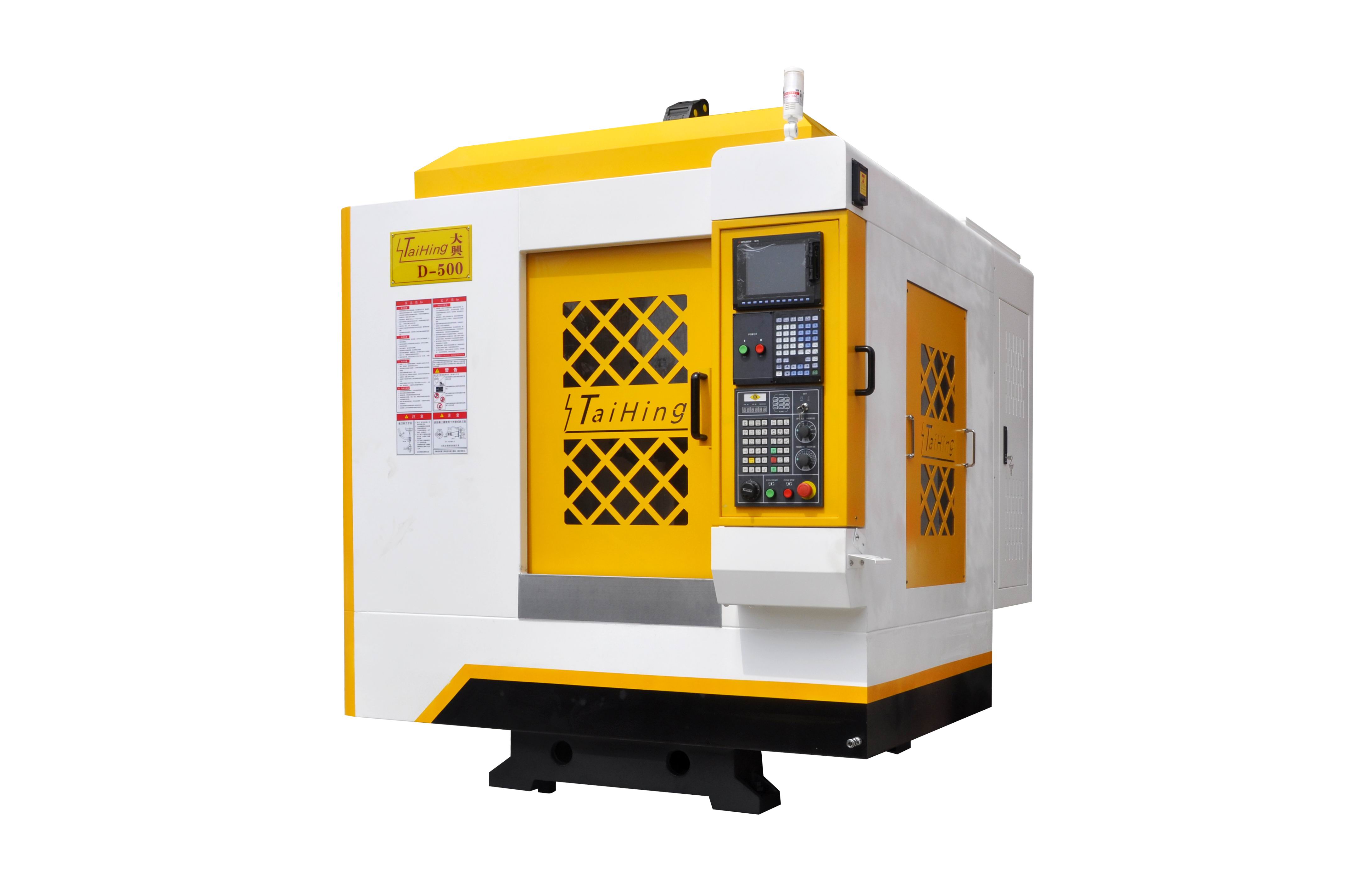

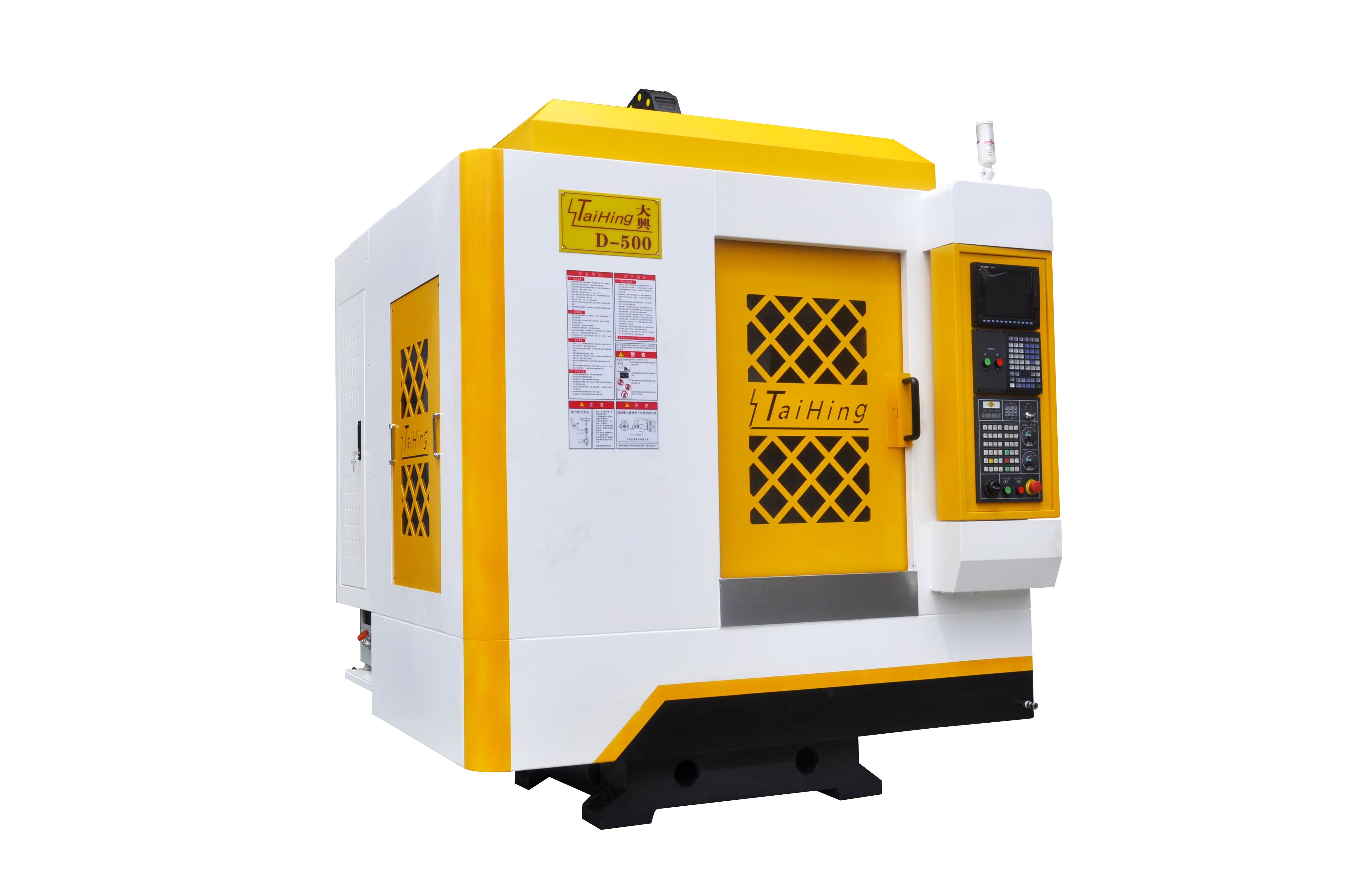

技術文件  產品型號：D-500        產品名稱：立式鉆攻中心

品名	規格型號	單位	數量	單價（萬）	稅點（17%）	備注
大興鉆攻機	D-600	臺

付款方式：

交貨時間：

高速鉆孔攻牙機 Hing-speed driling Tapping  Machine

高剛性主體結構 Hing  rigidity majoy   structure

    床身、工作臺、滑座、立柱、主軸箱等大件均采用米漢納鑄鐵高張力材料，造型為樹脂砂工藝，吸震力強，耐磨力佳，并經應力與時效處理，并確保機臺能長期保持最   佳精 度。

機械特點：

※※※  床身結構堅固，能承受高速度運動產生的慣性

※※※  三軸60米高速度位移可節省非加工時間50%

※※※  高靜音螺桿、靜音線軌使熱變位少精度高。

※※※  加高立柱設計，預留第四軸、第五軸空間

※※※   直線高速主軸反應快，鉆孔攻牙效率大大提高。

※※※   進口主軸、護罩保護絲桿線軌， 提高機床使用壽命

 加工應用范圍： 精密零件、光電、手機3C產品

  零件量產加工最 佳利器

主軸轉速可選配	X.Y.Z快速進給（M/mim）	快速換刀（秒）
20000（rpm）標準配置	X=48-60（M/mim）	T-T：1.2秒
15000（rpm）可選配	Y=48-60（M/mim）	T-T：1.2秒
24000（rpm）可選配	Z=48-60（M/mim）	T-T：1.2秒

深 圳 市 大 興 智 能 機 械 有 限 公 司  概  述

高速鉆攻中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件，可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面，斜面的精  確加工，加工實現程序化，縮短了生產周期，從而使用戶獲得良好的經濟效益。

D-500高速鉆攻中心是我公司開發的具有自主的產品之一。該機床采用機電一體化結構，應用三維設計軟件（Pro/E）和有限元分析軟件（Ansys）進行最  優化設計，使機床結構設計更加合理，機床剛性、精度保持性、可靠性趨近完  美。通過引進的設計理念，科學的設計手段，解決了傳統設計無法回避的不足。

一．功能及特點說明

1、機床總體布局

D-500立式鉆攻中心采用立式框架布局，立柱固定在床身上，主軸箱沿立柱上下移動(Z向)、滑座沿床身縱向移動(Y向)、工作臺沿滑座橫向移動(X向)的結構。

2、拖動系統

三軸導軌副采用進口滾動直線導軌，動靜摩擦力小，靈敏度高，高速振動小，低速無爬行，定位精度高，伺服驅動性能優，提高機床的精度和精度穩定性。

三軸伺服電機經彈性聯軸節與高精度滾珠絲杠直聯，減少中間環節，實現無間隙傳動，進給靈活、定位準確，傳動精度高。

Z軸伺服電機帶有自動抱閘功能，在斷電的情況下，能夠自動抱閘將電機軸抱緊，使之不能轉動，起到安全保護的作用。

3、主軸組

主軸組采用臺灣?，撝鬏S，具有高精度，高剛性。軸承采用P4級主軸軸承，整套主軸在恒溫條件下組裝完成后，均通過動平衡校正及跑合測試，提高了整套主軸的使用壽命及可靠性高。

主軸在其轉速范圍內可實現無級調速，主軸采用電機內置編碼器控制，可實現主軸定向和剛性攻絲功能。

4、刀庫

        采用夾臂式刀庫，安裝在立柱前面，換刀時主軸定向，Z軸運動到換刀位置安全位置，夾臂式刀庫開始旋轉換刀，刀庫旋轉到需要的刀號后，Z軸向下移動，主軸抓刀，完成換刀過程。

5、切削冷卻系統

配備大流量冷卻泵及大容量水箱，充分保證循環冷卻，冷卻泵功率：2.1HP，壓力：3.5bar。

主軸箱端面配有冷卻噴嘴，既可以水冷也可以風冷，并且隨意切換，冷卻過程可以通過M代碼或控制面板進行控制。

外置清潔氣 ，用來清潔機床。

6、氣動系統

氣動三聯件能夠過濾氣源中的雜質和水分，防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制，保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。

7、機床防護

機床采用符合安全標準的防護間，既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩，防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。

8、潤滑系統

導軌、滾珠絲杠副采用中央集中自動稀油潤滑，各個節點配有定量式分油器，定時定量向各潤滑部位注油，保證各滑動面均勻潤滑，有效的減少了摩擦阻力，提高了運動精度，保證了滾珠絲杠副和導軌的使用壽命。

9、機床工作條件

(1)電源：380V±10%  50HZ±1%  三相交流電

(2)使用溫度：5℃-40℃

(3)最 佳環境溫度：15℃-25℃

(4)相對濕度：40-75%

(5)氣源壓力：0.5-0.7Mpa

(6)氣源流量：350L/min

10、數控系統功能介紹

M70系統是三菱M60S系列（包含M64AS、M64SM）的替代品，個性化界面，方便操作，驅動器光纖傳送，數據穩定可靠，網線傳輸方便管理，傳輸快捷便利。內置存儲卡，可達2G，程序直接調用。主要用于加工中心控制系統。

◆ 控制單元配備最       新RISC 64位CPU和高速圖形芯片，通過一體化設計實現完

全納米級控制、超的加工能力和的畫面顯示。

◆ 系統所搭配的MDS-D/DH-V1/V2/V3/SP、MDS-D-SVJ3/SPJ3系列驅動可通過高速光纖網絡連接，達到最 高功效的通信響應。

◆ 采用超高速PLC引擎，縮短循環時間。

◆ 配備前置式IC卡接口。

◆ 配備USB通訊接口。

◆ 配備10/100M以太網接口。

◆ 真正個性化界面設計（通過NC Designer或C語言實現），支持多層菜單顯

示。

硬件配置

1）最   新硬件：

◆控制單元采用一體人設計配備最  新RISC-CPU和高速圖形芯片（注：實現高品

質畫面的顯示，但是不具備3D實體模式）

2）智能規格（Type-A）與標準規格（Type-B）

◆智能規格搭載高速PLC引擎。

◆功能根據規格不同各有區別（高速，高精度，雙系統控制，其他）

3）光纖伺服通信驅動連接：

◆最 高功效MDS-D/DH-V1/V2/V3/SP系列驅動和緊湊式電阻回生型

MDS-D-SVJ/SPJ3系列驅動可通過高速光纖通信網絡連接。

4）標配前置式IC Card I/F:

◆實現加工程序，維修數據的輸入、輸出

◆支持前置式IC卡運行

◆大容量程序直接編輯

5）個性化界面設計（NC Designer ）：

◆利用NC Designer 創建個性化用戶界面

6）多語言對應（8種語言支持，可擴展至15種語言）

7）向?qū)Чδ?

◆ 具備各種向?qū)Чδ埽℅代碼向?qū)В瑘缶驅Ш筒僮飨驅В?/span>

◆ CNC功能

最小輸入增量：0.001mm，0.001deg，0.0001inch

補償功能：反向間隙補償、存儲型螺距誤差補償、刀 具長度補償和刀 具半徑補償

進給功能：快速進給、每分鐘進給、反比時間進給、進給倍率、自動加減速、高速高精先行控制，高速高精輪廓控制。

主軸功能：主軸串行輸出、主軸速度功能、主軸倍率修調、主軸定向。

坐標系設定

比例縮放、坐標系旋轉、可編程鏡像

剛性攻絲

◆ CNC編程

編程語言：紙帶代碼（EIA RS244／ISO840）

公制／英制編程

絕  對／增量編程及同一程序段中絕  對與增量混合編程

極坐標指令編程

外部存儲

鉆削固定加工循環

用戶宏程序

選擇程序段跳過

自動拐角倍率／減速

倒角／圓角過渡

平面選擇

工件坐標系（G52-G59）

◆ 插補類型

定位、單向定位、準確停止、四坐標聯動、任意兩坐標圓弧插補、進給暫停、螺旋插補（圓弧插補+最多兩軸直線插補）、螺紋切削、同步切削、法線方向控制。

◆ 操作方式

AUTO運行、DNC運行、M D I輸入、JOG進給、手動返回參考點、手輪中斷和恢復、空運行、單程序段方式、手輪進給。

◆ 編輯功能

程序段檢索、程序號檢索、后臺編輯、程序保護。

◆ 顯示功能

當前位置顯示、實際切削速度顯示、程序顯示、時鐘顯示、運行時間與部件計數顯示、報警信息顯示、自診斷功能顯示、NC和PLC信號狀態顯示。

◆ 安全保護功能

存儲行程限位監控、緊急停止、靜態監控、速度監控、位置監控、輪廓監控。安全功能還始終監控測量電路，過熱、電壓、內存。

◆ 數據傳輸

通過閱讀機／穿孔機接口實現數據輸入輸出傳送。

通過RS232串行接口或PCMCIA卡與USB接口實現數據輸入輸出傳送。

二．主要規格及技術參數

三．標準配備

四.主要配件明細

五．標準附件

六. 隨機技術資料

1.電氣使用說明書一套

2.合格證明書一套

3.裝箱單一套

4.數控系統說明書一套

七．安裝、調試、驗收及培訓、售后服務

1.安裝、調試

1). 請預制水泥地基，地基圖另行通知。

2). 請預先安裝好三相380V，50Hz電源并建議附穩壓電源。

3). 設備到廠后會同我司代表開箱檢驗，如果發現損壞或減少，請立即通知我司。

4). 設備開箱驗收后，請買方行機械定位、地基孔灌水泥、水平粗調整等工作，后續安裝精  調，請買方最少提前7天通知我公司派人前往。

5). 請買方協助我公司安裝調試人員安排住宿、膳食及交通等事項。

6). 請買方機臺的操作人員和維護人員，并指派專門人員協助我公司進行機床的安裝調試。

7). 機械驗收完成后，買方需即時在機床驗收報告上簽字，一式兩份，雙方各保管一份。

2.  驗收

1). 在安裝驗收工作之前，由買方按安裝調試事項做好安調準備工作。

2). 外觀檢驗：買賣雙方人員進行外觀目測檢視，工具及配件依合同及附件清點驗收。

3)  性能、功能驗收：依據雙方所確定機械及控制器之供貨范圍進行驗收。

4). 機械精度驗收：依照我公司提供隨機出廠精度檢驗記錄表為驗收之依據。

3．培訓

乙方負責為甲方進行技術培訓，培訓時間為5個工作日，培訓人員2～5人，培訓地點在乙方，培訓內容包括機床結構、性能及功能、數控系統、編程及操作，機床維護保養等知識。培訓人員食宿自理。

4.售后服務及承諾

(1) 機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。

特別指出：機床運抵甲方后滿12個月，若因甲方原因未進行安裝調試，則保修期滿，乙方不再提供免費安裝調試及維修。

(2) 在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。

說明：設備由于自然災害造成的損壞不在我公司的保修范圍內。比如：雷擊、水災、火災、地震等情況，以及移機、二次培訓等等。

(3) 機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在2小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。

(4) 超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。

(5) 驗收合格后，買方未依據合同履約，賣方有權停止售后服務。

(6) 買方未付清全款以前，本機臺所有權歸賣方所有。
