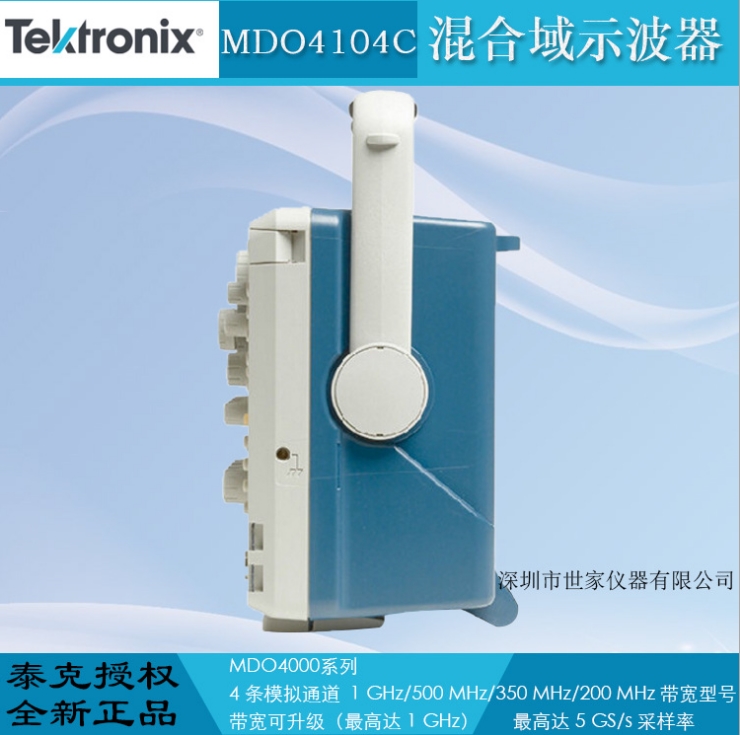

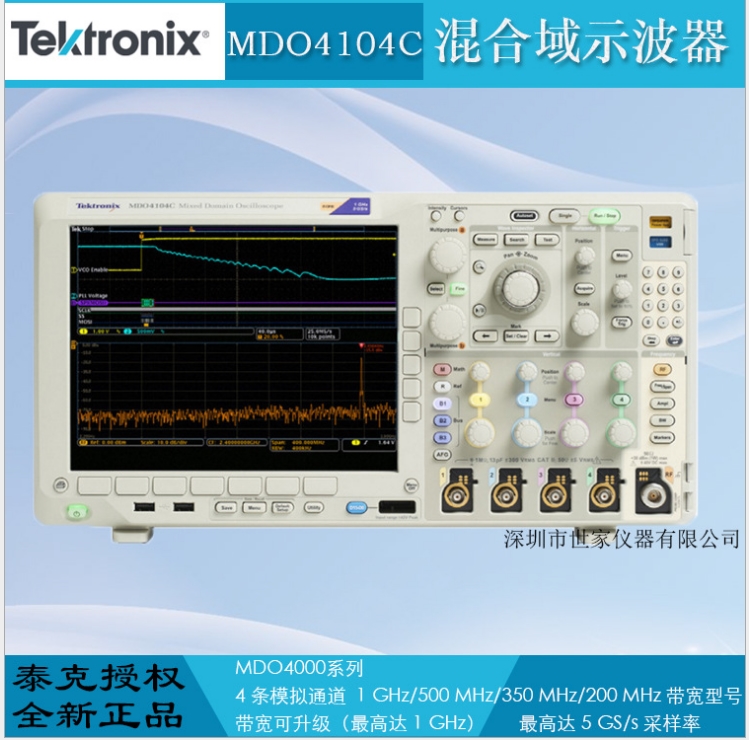

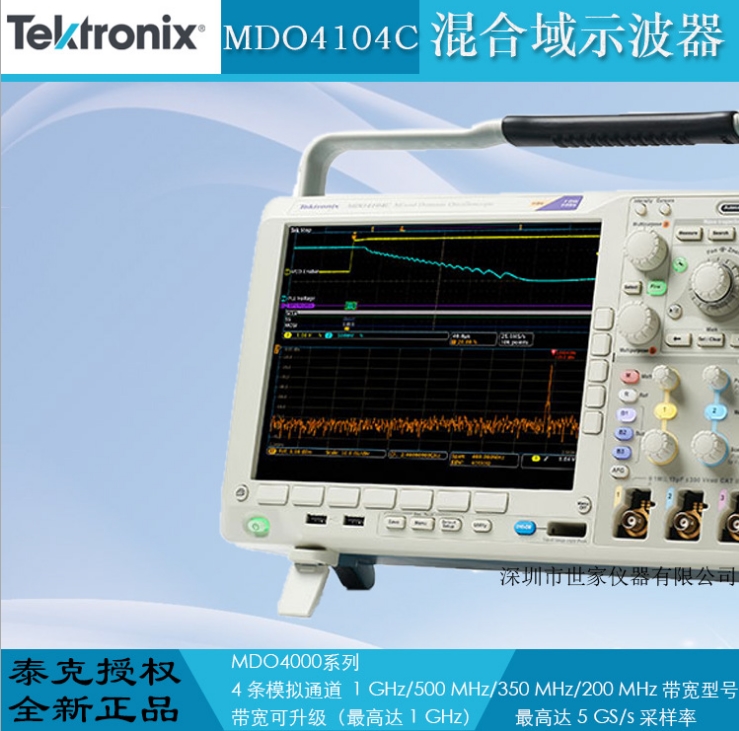

MDO4104C 混合域示波器 供應美國泰克

產品簡介:

產品名稱：MDO4104C 混合域示波器

產品型號：MDO4104C

廠商名稱：美國泰克

產品屬性：混合域示波器

商品描述：MDO4104C混合域示波器：1 GHz模擬帶寬，2.5 GS/s采樣率，20 M 點記錄長度，4模擬通道；MDO4000C混合域示波器是一款功能強大的高性能liu合一示波器。

產品詳細：內置多達六種儀器，每種儀器均具備應對嚴苛挑戰的性能。每臺 MDO4000C 均提供強大的觸發、搜索和分析功能，市場上僅這些示波器同時提供同步模擬、數字和 RF 信號分析功能，是在 IoT 及 EMI 故障排除中建立無線通信的理想選擇。
    MDO4000C 型號可以定制及升級。您可以現在或在以后需要時添加各種儀器。我們還新推出呵護計劃，為您的儀器保駕護航，甚至還涵蓋意外損壞保護。
產品特點
    ◆20M點記錄長度：采集時間更長，同時保持適當分辨率以便放大顯示精細的信號細節
    ◆We Inspector?導航：使用直觀的前面板控件輕松地在長記錄中導航。通過搜索功能自動查找并標記事件的每個發生時點
    ◆FastAcq快速波形捕獲：波形捕獲速率超過340000wfm/s，迅速識別毛刺和其他偶發瞬態信號。通過色彩等級顯示幫助理解感興趣的事件
    ◆4條模擬通道，選配16條數字通道和1條RF通道：同步分析模擬、數字和RF信號，輕松實現系統級故障排除?？稍谌魏瓮ǖ烙|發
    ◆集成頻譜分析儀，寬捕獲帶寬：-65dBc（典型）動態范圍及高達6GHz頻率范圍，jin確分析RF信號。高達3.75GHz超寬捕獲帶寬，方便您同時觀察整個頻譜
    ◆集成任意波形/函數發生器：內置使用方便的50MHz函數發生器。示波器與128k點任意波形發生器緊密集成，可輕松捕獲、編輯并重播實時信號
    ◆集成邏輯分析儀：定時分辨率低至60.6ps，輕松調試設計的數字部分。跟蹤系統時基，提高系統洞察力
    ◆串行總線觸發和分析：同時支持多達三條串行總線自動觸發和解碼。縮短查找感興趣事件所需的時間，無需手動解析不同的位
    ◆集成數字電壓表和頻率計數器：免費進行產品注冊！快速測量DC電壓、AC+DC RMS、AC RMS和頻率
    ◆升級能力：我們?yōu)槟M帶寬、頻譜分析儀、任意波形函數發生器、數字通道（MSO）、串行觸發和分析包等提供升級能力，保證設備在未來多年中繼續為您服務
性能指標

典型應用
嵌入式設計
       在混合信號嵌入式系統上執行系統級調試，迅速發現和解決問題，包括當前常見的串行總線和無線技術。
功率設計
       使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。
EMI調試
       確定哪些時域信號可能導致不想要的EMI，迅速追蹤嵌入式系統中的EMI來源。實時查看時域信號對系統EMI輻射的影響。
無線調試
       在使用藍牙、802.11 WiFi、ZigBee或某些其他無線技術時，MDO4000C可以查看整個系統，包括模擬信號、數字信號和RF信號，而且在時間上同步，了解其真實特點。在一次捕獲中，捕獲超寬頻段，查看多種無線技術之間的交互，或查看現代標準（如802.11/ad）中的整個寬帶頻率范圍。
教育
       管理工作臺上的多臺儀器可能會非常麻煩。MDO4000C把六種儀器整合到一臺儀器中，不需要管理多臺儀器。集成頻譜分析儀可以講授無線技術課程，同時使要求的投資達到小。升級能力可以在需求變化時或在預算允許時再增加功能。
制造測試和調試
       規格和空間限制可能會給車間帶來巨大影響。du一wu二的liu合一MDO4000C把多臺儀器整合到一臺小型儀器中，大限度地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。
