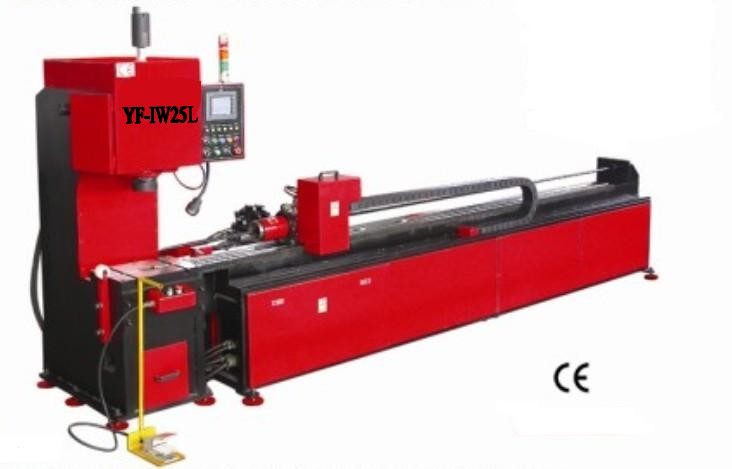

江蘇型材管材全自動沖孔機YF-IW50DL(80DL)

高速液壓數控雙線全自動沖孔機

一、主要技術參數

1.可沖圓、方、長方，橢圓，異型管及各種形狀的孔?？蓻_材質；各種鐵，鋁，銅，不銹鋼等

2.可沖孔徑及厚度：Φ50×τ3~~~~~Φ16×τ11mm

3.加工管材直徑：圓管Φ16-----Φ120 mm

                四方管20×20-------75×75 mm

                長方管15×30-------60×120 mm

                角鐵30×30--------75×75mm

                槽鐵25×50--------60×120mm

4.沖孔孔距：0.1mm------5900mm200孔。

5.沖孔速度：1.5秒/個 ，150mm沖程。

6.最長沖孔距離：5900mm

7.標準加工長度：6000mm（可加長）

8.伺服最快送料速度：45000mm/分鐘

9.加工設定類別：?jiǎn)螞_孔，不等距沖孔，等距沖孔。

10.TFT人機介面，臺灣臺達控制系統，HITECH觸控屏幕設定，中英文互換。A(臺灣)或律庭(臺灣)等

直線導軌，泓盛伺服。VGM(臺灣)減速機。

11.可存儲記憶0-99組加工模式

優特點：

TFT人機界面顯示，觸控屏幕設定，NC 控制系統，伺服馬達定位尺寸精準，附模組儲存記憶功能。

結構：機架強力復合式組合，零組件厚實堅固耐用。操作功能：具寸動/自動功能?？蓚€(gè)別單線生產作動或同時作動。

工程動作類別：一、單沖孔。二、不等距孔。三、等距孔。

油壓系統：

1、工作壓力無段調整，油壓回路采用零負載設計，搭配低級數頻率設計之油泵馬達，有效降低噪音聲音，進而增加馬達效能及壽命。

2、油缸下降作動時，采用快速轉慢速之油壓差動式回路設計，高速下降、低速加工、高速回升之特性，增進沖孔時工件成型之穩定性，除增進作動速度更能有效降低馬力負載以利電力節省。

3、電控系統配載人機界面，油缸沖程150mm（沖程可設定）喉深600mm距離調整采用位置尺設計，間距、慢速位置，下限位置，使其操作準確及簡單明了。

4、采用伺服馬達作動，收送料速度可設定快速調整、精準度高可增加產量。

5、夾料挾持力足，由伺服馬達推送料，工作定位不脫落，穩定性高。

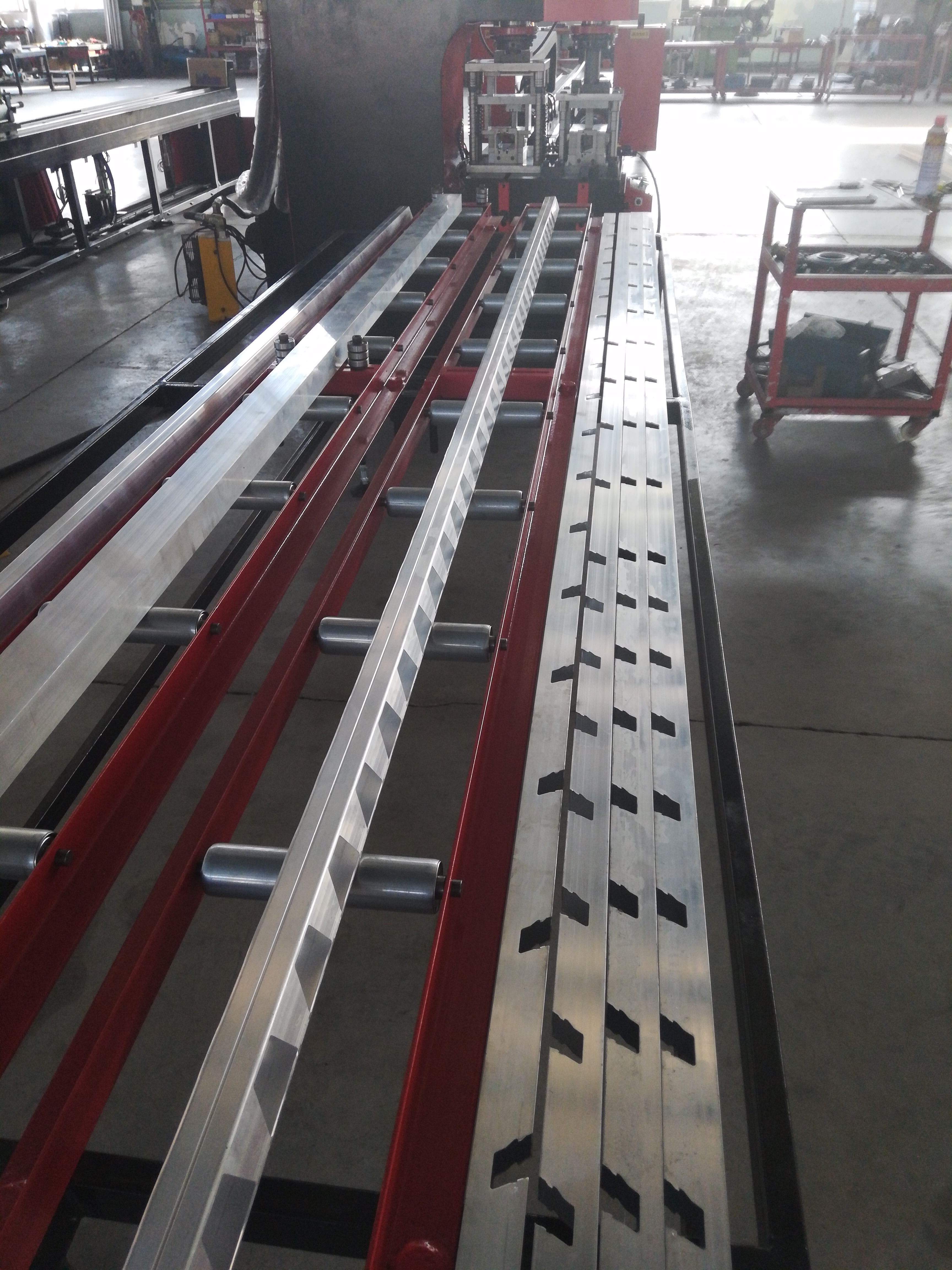

使用范圍：方管、長方管、圓管沖孔、型材沖孔。

伺服送料定位料架長：7000mm

機身：長度：8200mm 寬度：1500mm 高度：2300mm 總重：5T

主營：高速NC數值雙缸直線沖孔機、CNC、NC、TNC、PLC等液壓彎管機、液壓滾圓機、液壓數值控制法蘭成型機、沖弧機、鍛造機、沖床機

沖孔機分類：雙缸直線、單缸直線、單缸四柱、數值切斷自動定位加工機、數值滾圓及法蘭金屬成型機

適用種類：（沖方管、長方管、圓管、型材、四方管）（半穿、貫穿）

適用類別：（等距、不等距、全沖貫穿、半沖，單沖孔，旋轉沖孔【轉角】）

可沖材質；各種鐵，鋁，銅，不銹鋼

數值切斷自動定位加工機：切角45°/圓棒/方棒/角鐵/槽鐵/平板等剪切/V型剪角/角鐵折曲

滾圓機分類：高速自動油壓

彎管機：數值自動油壓彎管機、液壓彎管機、雙頭液壓彎管機

沖床機：數值C型油壓沖床機

沖弧機：臥式?jīng)_弧機

應用行業：商超貨架。倉儲貨架。配電柜。大棚圍欄。家具、制冷空調。運動器材。展示架、掛架、太陽能支架。建筑。汽械車。休閑用品。腳踏車。
