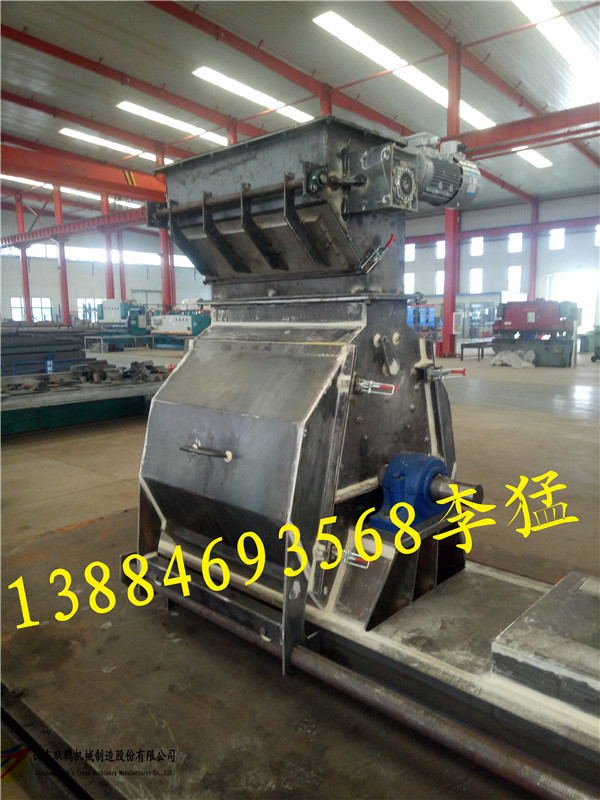

粉碎玉米芯的*設備雙鶴水滴式粉 粉碎玉米芯的*設備水滴式粉碎機

水滴式系列粉碎機可粉碎各種顆粒狀飼料原料，如玉米、高梁、麥類、豆類、破碎后的餅類及其它物料。
  本機轉子經特殊設計，具有兩種不同的錘篩間隙，一種用于粗粉碎，一種用于細粉碎，可解決部分用戶要生產畜禽飼料，又想生產魚飼料的需求。

水滴式粉碎機：

設備名稱：SHSP60X60水滴式粉碎機 ：

1、配置清單：

內置轉軸（主軸轉速4300/min）
 轉子（直徑600mm）
 錘片（72片，尺寸為50×180mm）
 篩片（2片，尺寸為845×685mm）
 粉碎室（材質為碳鋼，寬度600mm）
 三相電機（55kw，電壓380V，）

2、外形尺寸：2100×900×1100mm

3、材質：鋼板（45碳鋼）

4、產量：2-3T/h

5、機身重量：1T

適用動物類型：水產類、家禽類、寵物類、觀賞魚類。

適用飼料類型：氨基酸、豆粕、谷物、秸稈、青飼料、肉骨粉、乳清粉、油脂、魚粉、雜粕。

?用途和特點?1

?1.1水滴式系列粉碎機可粉碎各種顆粒狀飼料原料，如玉米、高梁、麥類、破碎后的餅類及其它物料。

?1.2本粉碎機采用鋼板焊接結構，電動機與粉碎機轉子安裝在同一底座上，采用柱銷聯軸器直聯傳動，轉子經動平衡校驗，并可正反向工作，操作門有安全互鎖裝置以保證轉子轉動時操作門不能打開，進料口在粉碎機頂部，可與各種形式的喂料機構相配，錘片為對稱排列。

?1.3本機轉子經特殊設計，具有兩種不同的錘篩間隙，一種用于粗粉碎，一種用于細粉碎，可解決部分用戶要生產畜禽飼料，又想生產魚飼料的需求。

? ? ?為充分發揮粉碎效率,建議選用本公司生產的粉碎機自動控制喂料器與之相配套。?1.4本機結構合理、堅固耐用、安全可靠、安裝容易、操作方便、振動微小、生產率高。

?主要結構和工作原理?3

?1底座：起到聯接和支承粉碎機各部件的作用，使其形成一個整體。粉碎后的物料由底座下面排出。

?2轉子：由主軸、錘架板、銷軸、軸承等零件組成，是粉碎機的主要運動部件。轉子轉速較高，裝配后在不裝銷軸和錘片的情況下須進行動平衡校驗。

? 移到一側。篩板靠壓緊機構來壓緊。粉碎機工作時由單作用氣缸鎖住操作門，保證轉子轉動時操作門不能打開。?3操作門：更換篩板或錘片時須開啟操作門。操作門下部有滾輪，操作門打開后可以滑

?4上機殼：上部有進料口，下部與底座聯接，兩側分別裝有篩板，與轉子組成粉碎室。物料在粉碎室中進行粉碎。

???5進料導向機構：使物料從左邊或右邊進入粉碎室。進料導向板的換向由帶電控?fù)Q向閥的氣缸控制(亦可手動)，并通過行程開關自動改變電機的轉向，使與進料方向相符。

工作原理? ? 需粉碎的物料通過與本機相配的喂料機構由頂部進料口喂入，經進料導向板導向從左邊或右邊進入粉碎室，在高速旋轉的錘片打擊和篩板摩擦作用下，物料逐漸被粉碎，并在離心力和氣流作用下穿過篩孔從底座出料口排出。?

山東雙鶴機械制造股份有限公司專業生產飼料加工機械，如飼料粉碎機，水滴式飼料粉碎機，飼料攪拌機，飼料制粒機，飼料冷卻設備，分篩設備，包裝設備等。飼料粉碎機從外形結構上來看極像水滴樣子，故稱水滴式粉碎機，水滴式粉碎機是錘片式粉碎機的一種。
