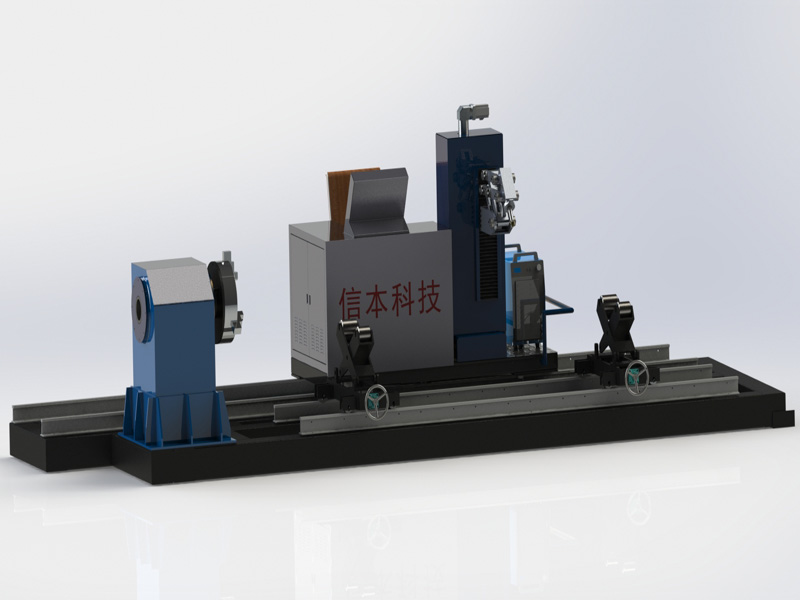

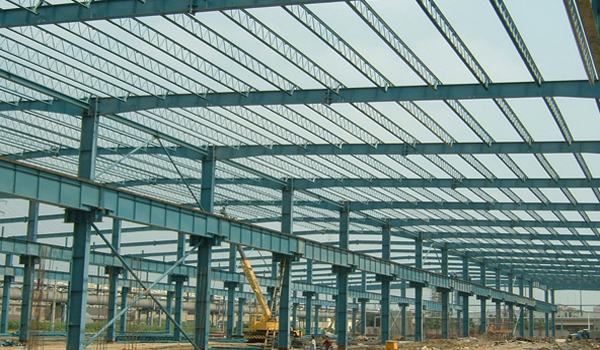

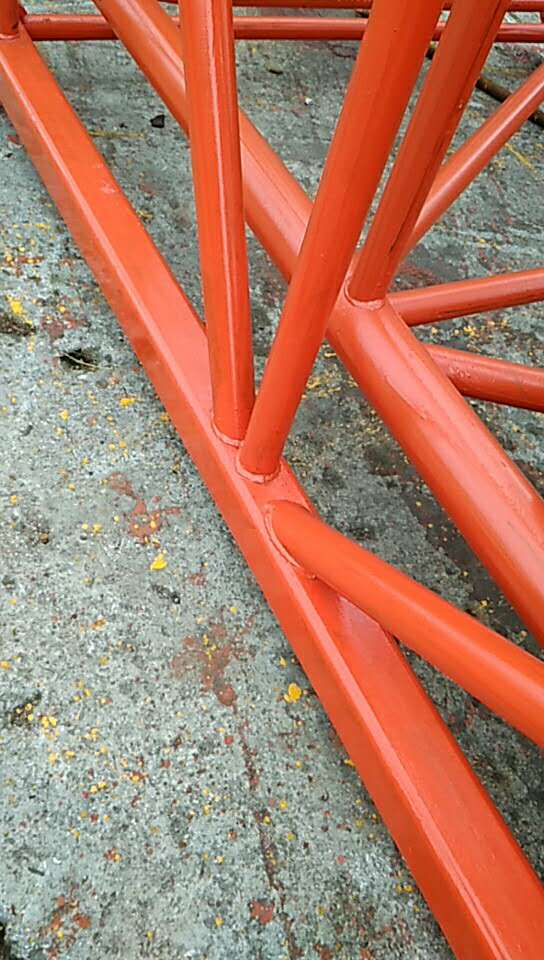

管桁架加工設備六軸相貫線切割機

編號

項     目

參     數

1

切割管徑

Φ=60～500mm

2

切割方式

等離子

3

等離子切割管壁厚度

穿孔切割1～20mm   坡口切割5-14mm

4

有效切割工件長度

6000mm

5

要求工件橢圓度

≤1%

6

切割速度

10～1500mm/min

7

移動速度

10～6000 mm/min

8

等離子坡口角度

等離子切割±45°

9

機器軸數及運動范圍

X軸：割炬沿管件軸向水平移動軸行程6000mm

Y軸：管件旋轉軸360°自由回轉

A軸：割炬沿管件徑向平面擺動軸±55°

B軸：割炬沿管件軸向平面擺動軸±60°

Z軸：割炬上升下降軸該軸不參加聯動行程300mm

10

切割長度精度

±1.5mm

11

切割精度執行標準

按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB

12

卡盤性質

手動3爪聯動自定心

13

手動卡盤加緊裝置

1套

14

托架數量

2組

15

待割管重量

3000Kg
