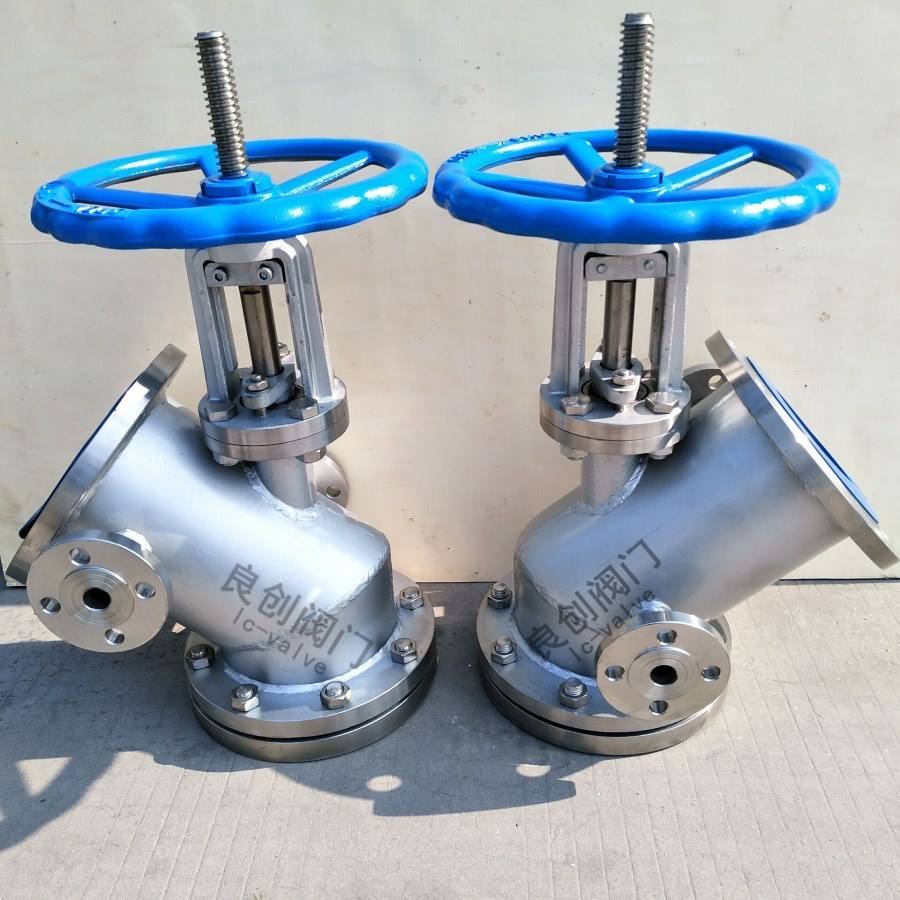

不銹鋼放料閥HG5-81 HG5-89保溫放料閥 氣動/電動放料閥 HG5-81 HG5-89
[放料閥
保溫放料閥
HG5-81]
溫州市HG5-81 HG5-89廠家
價格： 1900.00
物流： 浙江 溫州市 龍灣區| 賣家支付運費
可銷售總量： 1000件
手機： 13676745896 郵箱： 1977516341@qq.com
傳真： 尚未完善 地址： 浙江 溫州市
[放料閥 保溫放料閥 HG5-81]
郵箱：
手機：
- 品牌： 良創
- 型號： HG5-81 HG5-89
- 加工定制： 否
- 材質： 不銹鋼
- 連接形式： 法蘭
- 適用介質： 油品
- 壓力環境： 常壓
- 標準： 國標
- 外形： 中型
- 流動方向： 單向
- 驅動方式： 手動，電動，氣動
- 零部件及配件： 配件
- 形態： 角式
- 工作溫度： 常溫
- 類型(通道位置)： 直通式
- 規格： 25-200
-
-
- 產品信息
- 產品名稱： 上/下展式放料閥，y型放料閥，釜底閥
- 產品型號： HG5-81，F(xiàn)L41W-16P
- 產品規格：DN25-DN250mm
- 產品品牌： 良創閥門
-
試驗標準：JB/T9092-1999
產品材質：鑄鋼WCB、301、304、316L、316
啟閉力矩的區別
上展式放料閥為閥瓣向上運動閥門打開,打開時閥門需克服介質作用力,打開時較關閉力矩大。
下展式式放料閥為閥瓣(柱塞)向下運動閥門打開，打開時運動方向與介質作用力相同，因而打開時較關閉力矩小。
啟閉行程的區別
啟閉行程不同，安裝尺寸有大小上展式放料閥和下展式放料閥啟閉行程小，安裝高度較小。柱塞式放料閥按柱塞結構和運動方式分為升降桿和旋轉兩種結構形式，升降桿結構形式它要求有較大的安裝空間,但可依據柱塞的運動方式和位置直觀地判斷閥門的啟閉和位置。旋轉桿結構形式安裝高度最小,在啟閉過程中柱塞只做旋轉運動，它要依據帶有啟閉位置指示器來判斷閥門的啟閉和位置。
放料閥主要零件材質:
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
上展式放料閥外形連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 |
|
|
| 32 | 135 | 100 | 135 | 100 |
|
|
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
下展式放料閥外形連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 |
|
|
| 32 | 135 | 100 | 135 | 100 |
|
|
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
1、閥門應整體的存放在通風干燥庫房內，嚴禁堆置或露天存放，閥門通徑兩端需板堵塞。
2、安裝前需仔細檢查閥門，并閥門內在運輸、存放過程中造成的損害。
3、在安裝前應注意各部的螺絲受力是否平衡、升降（活動）是否靈活。
4、閥門應安裝在無劇烈震動和沖擊的地方，以及使用閥門無損害的場地。
5、當出料受堵塞時，可以使用金屬桿或硬性工具疏通，要注意使用金屬桿或硬性工具不要損害閥瓣和密封圈接觸面。
6、應盡量避免酸堿介質交替使用（除中和反應介質），以免縮短壽命。
7、根據介質性能及使用期，應經常檢查閥體頂部四氟密封圈和孔板部的四氟薄片。如發現有損壞應及時更換再使用。
8、若發現閥門面有損壞時應立即停用，可用專門材料修補，或委托有關生產單位生產。
標簽： 放料閥 保溫放料 HG5- 放料閥 保溫放料閥 HG5-81 溫州市HG5-81 HG5-89 溫州市HG5-81 HG5-89廠家
