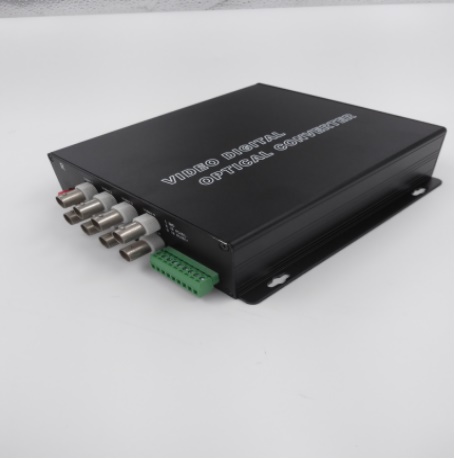

8路視頻光端機 多業務視頻光端機

● 產品特點

● 全數字無壓縮、廣播級傳輸

支持用戶定制及 OEM 方式

　信號制式：PAL/NTSC/SECAM
標稱輸入輸出電平：1Vp-p
標稱輸入輸出阻抗：75Ω
視頻帶寬：8MHz
量化等級：8bit/10bit
微分增益：＜1%
微分相位：＜0.7°
回波E：＜2%kF
亮度非線性：＜3%
視頻信噪比(加權): S/N ≥70dB（光學鏈路損耗時）
數據接口
數據接口數： 1~8單/雙向數據接口
接口類型：RS-232，RS-485/422，Manchester，Biphase
通訊速率：DC～300Kbps
工作模式：單工/半雙工
誤碼率：＜10-9
音頻指標
音頻接口數： 1~8單/雙向音頻
輸入阻抗(Line-in) 47K，非平衡
輸出阻抗(Line-out) 10K，非平衡
音頻輸入/輸出阻抗： 600Ω平衡(定制)
標稱輸入輸出電平 2Vp-p
音頻帶寬 20Hz～20KHz

加權信噪比 ＞85dB
總諧波失真 ＜0.1%
非線性失真系數： ≤ 1 %
以太網指標
　　以太網接口數： 1~2路
工作模式 10/100M自適應，全雙工/半雙工
標準 ANSI X3T12TP-PMD，IEEE 802.3/802.3u
協議 IEEE 802.1q VLAN，IEEE 802.3x全雙工流控和Back-Pressure半雙工流控
吞吐率
丟包率少于0.1%
電話接口(或熱線)
　　電話接口數：1~4路
話路特性：符合《郵電部電話交換設備總技術規范》
語音編碼：PCM編碼，每路語音64Kbps
串音衰耗：≥65dB
衡重雜音：≤63.7dBmop
插入損耗：-3±0.75dB
頻率特性：300～3400Hz(-0.6～+3dB)
中繼口（FXO）：與交換機連接
二線交流輸入阻抗：200+680//0.1 Ω (三元件)
振鈴電壓：35～150V
振鈴頻率：17～60HZ
回?fù)p： 20 db
用（FXS）：與用戶電話機連接
二線交流輸入阻抗：200+680//0.1 Ω (三元件)
用戶線環路電阻：小于1KΩ（包括話機）
振鈴電壓峰峰值： 110～150V
振鈴頻率： 22~28HZ
饋電電壓：28V
饋電電流：20~50mA；
回?fù)p： 20 db
鈴流：AC90正負15V
報警（開關量）指標
　　接口數：1~4路
報警、開關量輸入信號任意有源或無源報警、開關量輸入，支持無源開關、按鈕
報警、開關量輸出信號任意有源或無源報警、開關量輸出，支持或繼電器觸點輸出
E1接口電氣特性
　　接口路數量：4路
標稱速率：2048Kbps，容差±50ppm；
接口碼型：HDB3；
接口阻抗：75歐姆（非平衡）或120歐姆（平衡）；
數字接口電氣特性：符合ITU-T G.703建議；
抖動轉移特性：符合ITU-T G.823建議；
輸入抖動容限：符合ITU-T G.823建議；
輸出抖動：符合ITU-T G.823建議；
電平：±2.37V±10%或±3.00V±10%；
連接器
　　視頻連接器：BNC插座
數據連接器：壓接端子臺或RJ45
音頻連接器：壓接端子臺或RJ45（可訂制蓮花頭）
以太網連接器：RJ45
開關量連接器：壓接端子臺或RJ45
電話連接器：壓接端子臺或RJ45
E1接口連接器：BNC插座
光纖連接器： FC/PC、ST/PC可選
電源連接器： 2芯接線端子臺
工作環境
　　環境溫度：-40 ℃～+85 ℃
貯存溫度：-55 ℃～+85 ℃
相對濕度：0～95% (無冷凝結)
額定供電電壓： AC220V/50Hz
MTBF：≥ 10萬小時
防雷指標
　　保護電壓：710V
通流容量：5KA
持續工作電壓：5V
電壓：20V；
響應時間：1ns;
放電電流：25-100KA
外形尺寸
　　不同配置要求結構不一樣
供電條件
　　工作電壓：交流220V
總功耗：不同配置要求采樣頻率 48KHz
量化等級 24bit
