地鐵隧道?堵漏、地鐵隧道?補(bǔ)漏、地鐵隧道?堵水、地鐵隧道?伸縮縫堵漏、地鐵?隧道?沉降縫堵漏、地鐵隧道變形縫堵漏

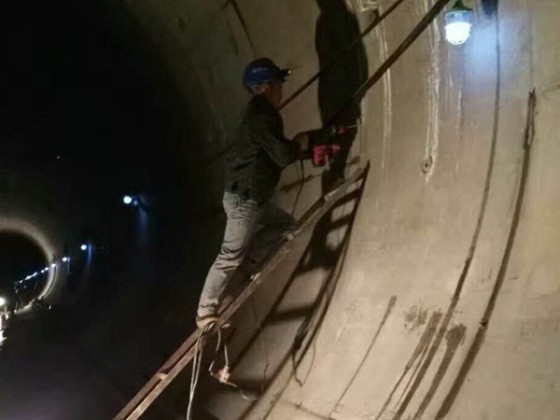

地鐵隧道堵漏、地鐵隧道補(bǔ)漏、地鐵隧道堵水、地鐵隧道伸縮縫堵漏、地鐵隧道沉降縫堵漏、地鐵隧道變形縫堵漏、  帶水堵漏施工圖片、

一、地鐵工程滲漏原因

地鐵工程在《地下工程防水技術(shù)規(guī)范》(Gb50108)和《地鐵設(shè)計(jì)規(guī)范》(Gb50108)的規(guī)范下，防水設(shè)防等級(jí)比較高，車站等人員密集場(chǎng)所為一級(jí)防水標(biāo)準(zhǔn)，區(qū)間隧道等附屬結(jié)構(gòu)達(dá)到二級(jí)防水標(biāo)準(zhǔn)，無(wú)論一級(jí)二級(jí)均為“結(jié)構(gòu)自防水+迎水面全封閉全外部防水”；在材料選用和施工做法方面也是以建議行業(yè)推廣的技術(shù)為主;應(yīng)當(dāng)說(shuō)保證工程質(zhì)量的基本條件具備，為什么還有著嚴(yán)重滲漏水問(wèn)題，綜合分析滲漏的主要原因如下：

(一)結(jié)構(gòu)自防水由于以下原因達(dá)不到自防水目的

1、混凝土結(jié)構(gòu)自防水由于可能出現(xiàn)的配比不合理、水泥計(jì)量不準(zhǔn)確、加水過(guò)多、混凝土振搗不密實(shí)、固定模板的鋼筋孔隙不易堵嚴(yán)或模板支設(shè)不牢固發(fā)生位移、混凝土養(yǎng)護(hù)條件差、養(yǎng)護(hù)不到位等均致使結(jié)構(gòu)自身達(dá)不到質(zhì)量安全而削弱自防水功能。

2、混凝土的施工縫、變形縫、后澆帶等部位處理不當(dāng)產(chǎn)生滲漏水

結(jié)構(gòu)自防水功能是由“混凝土自身防水+縫的密封止水措施”來(lái)實(shí)現(xiàn)的，施工縫和變形縫的位置留設(shè)不當(dāng)，止水帶偏位、損壞，施工縫被污染造成新舊混凝土之間形成夾層，導(dǎo)致新舊混凝土粘結(jié)不牢固出現(xiàn)空隙，混凝土后澆帶有兩條連結(jié)裂縫也是容易漏水的部位。

3、混凝土表面裂縫造成滲漏水

如水泥量過(guò)高硬化過(guò)程因溫度、濕度交替變化引起開裂、混凝土振搗不密實(shí)造成表面泌水，產(chǎn)生裂縫，養(yǎng)護(hù)不及時(shí)不充分導(dǎo)致因混凝土收縮產(chǎn)生開裂;地基不均勻沉降產(chǎn)生裂縫。

(二)、地下車站等明挖地段全外包柔性防水層做法及施工，由于以下幾方面原因易造成工程質(zhì)量問(wèn)題

1、結(jié)構(gòu)側(cè)墻和底板外防內(nèi)貼部位易產(chǎn)生滲水

外防內(nèi)貼是防水層鋪貼在外圍護(hù)墻體上，與結(jié)構(gòu)融為一體，由于防水層與結(jié)構(gòu)墻體變形不同步，在防水層平立面的交接部位易拉裂而產(chǎn)生滲漏水，防水層和結(jié)構(gòu)墻體不沾在一起，當(dāng)防水層出現(xiàn)破損時(shí)，防水層與結(jié)構(gòu)墻體之間會(huì)竄水而引起漏水，立面收口部位因防水層損壞從外側(cè)圍護(hù)墻過(guò)渡到結(jié)構(gòu)立墻面。

2、施工條件環(huán)境不具備，又搶工期，導(dǎo)致柔性防水層施工質(zhì)量不保證

(三)、區(qū)間隧道塑料防水板滲漏主要原因

初期支護(hù)基面處理不到位、混凝土凹凸不平，鋼筋綁扎時(shí)末端有效防護(hù)措施、防水板破損、防水板鋪設(shè)時(shí)與初期基面不貼實(shí)、澆筑混凝土?xí)r受力破損、防水板搭接處按質(zhì)量有著缺陷接縫不密實(shí)等。

(四)、施工縫、變形縫、誘導(dǎo)縫、管根處、樁基礎(chǔ)等細(xì)部節(jié)點(diǎn)易滲漏

建筑防水工程的滲漏，尤其是細(xì)部節(jié)點(diǎn)存在滲漏幾乎是所有工程都會(huì)出現(xiàn)，地鐵工程也不例外，在混凝土結(jié)構(gòu)自防水原因中已列為主要原因。但隧道的施工縫滲漏也是存在的。隧道施工沒(méi)有環(huán)狀縫，縱向縫，縱向縫安裝遇水膨脹橡膠條時(shí)未預(yù)留凹槽，混凝土表面不平整，使膠條膨脹后不能緊貼混凝土，形成滲漏通道，橡膠條在澆筑混凝土前已膨脹致使混凝土結(jié)構(gòu)收縮時(shí)，失去膨脹能力形成縫隙;縱向縫止水帶安裝偏移，不順直等均會(huì)使安裝止水帶部位留有縫隙形成滲水通道。

堵漏防滲原則

已建工程通常采用已采用四種措施防水，一是實(shí)行外包整體迎水面防水措施，二是通過(guò)提高結(jié)構(gòu)自身介質(zhì)的密實(shí)度達(dá)到結(jié)構(gòu)自防水的防水措施，三是工程內(nèi)部采 用被水面剛性或柔性全斷面防水措施，四是采用注漿（化學(xué)漿液或非化學(xué)漿液）封堵滲水通道提高工程周邊介質(zhì)密實(shí)性和穩(wěn)定性的防水措施。

公司專業(yè)從事納米反壓注漿堵漏工藝技術(shù)的推廣及應(yīng)用真誠(chéng)為您服務(wù)，幫您業(yè)主解決滲漏水問(wèn)題的后顧之憂，愿與國(guó)內(nèi)同仁一道為中國(guó)的防水堵漏技術(shù)的創(chuàng)新與應(yīng)用作出我們應(yīng)有的貢獻(xiàn)!多年來(lái)力致于各類沉降伸縮縫漏水維修與帶水堵漏技術(shù)的研究。率先引進(jìn)國(guó)外的帶壓抗?jié)B抗震動(dòng)帶壓堵漏的新技術(shù),具備高難度帶水帶壓堵漏 能力。

注漿采用水溶形式注入結(jié)構(gòu)層，漿液粘度低，滲透性好，可注入0.1mm以下的裂縫；漿液可在潮濕、水速大、水量多條件下凝聚；凝膠還具有抗?jié)B性好、遇水膨脹、耐侵蝕等特點(diǎn)，膠體抗壓強(qiáng)度0.01-0.06MPa,抗拉強(qiáng)度為0.02-0.04MPa。用特定的高壓灌漿設(shè)備、等量注入滲漏部位，使其貫穿裂縫與土壤之間的顆粒結(jié)合在一起，從而有的效封閉混凝土裂縫和毛細(xì)孔提高了土壤的承載能力，達(dá)到止水之目的,最終在20年以上不再滲漏；

公司專業(yè)治理各種地下工程滲漏、尤其對(duì)大體積砼裂縫漏水、隧道工程、沉降伸縮縫漏水堵漏、有多年的維修處理經(jīng)驗(yàn)、完全具備高難度 防水堵漏的能力，是您身邊的堵漏！施工業(yè)績(jī)遍布全國(guó)各地。
公司多年來(lái)專業(yè)從事防水堵漏施工，擁有一批專業(yè)堵漏技術(shù)人才。
　　防水堵漏納米微分子注漿新工藝、適用于以下各類工程：
1、泵房、循環(huán)水泵房、虹吸井、循環(huán)水道、取排水箱涵、帶壓堵漏防水施工。
2、水池、海水凈化池、污水處理池、沉定池、污水池、漏水處理帶水堵漏施工。
3、混凝土結(jié)構(gòu)施工縫、沉降縫、伸縮縫、變形縫、斷裂縫滲漏水防水堵漏施工。
4、電力工程、冷卻塔外壁、涼水塔內(nèi)壁、脫硫煙囪、滲漏水處理、防腐堵漏施工。
5、地質(zhì)鉆探工程的煤礦礦井輸煤系統(tǒng)、輸煤橋架、輸煤廊道、防水補(bǔ)漏加固維修。
6、高速公路、鐵路、海底、長(zhǎng)江、地鐵、隧洞等各類隧道工程、漏水堵漏維修施工。
7、水利港口工程的水庫(kù)壩體漏水灌漿、船塢圍堰、大壩、壩體混凝土裂縫防滲補(bǔ)強(qiáng)維修。
8、電纜溝、地溝、電梯井、鉆井、井筒、油井護(hù)壁、盲井、閥門井、沉井基坑防滲水治理。
9、管道、地下管道、熱力管道、電纜坑穿墻管道、電纜井、穿線管道、套管、漏水封堵施工。
10、地下基礎(chǔ)建筑工程、地下室、地下車庫(kù)、地下通道、金庫(kù)、庫(kù)房、人防工程防水堵漏施工。
多年來(lái)公司以豐富的堵漏施工經(jīng)驗(yàn)與技術(shù)，服務(wù)為各家業(yè)主，竭誠(chéng)為國(guó)內(nèi)外廣大用戶提供您滿意、理想、優(yōu)惠的價(jià)格、并提供特種高分子材料施工技術(shù)咨詢服。

我公司堅(jiān)持以人為本、遵循“、業(yè)主至上、信守合同、 優(yōu)質(zhì)服務(wù)”的宗旨、定期回訪！
熱忱歡迎個(gè)企業(yè)單位及個(gè)人前來(lái)洽談。
