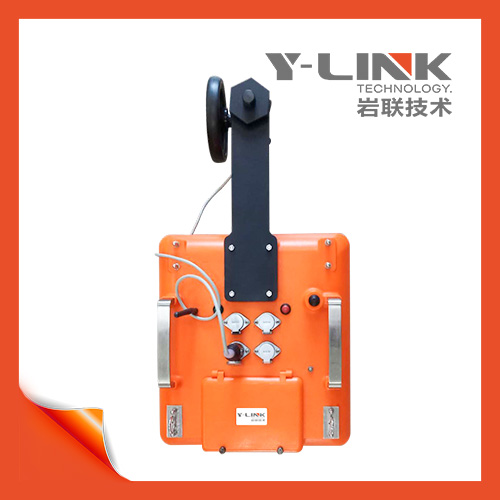

YL-GPR無線一體式探地雷達 YL-GPR無線探地雷達

上海巖聯 YL-GPR無線一體式探地雷達雷達以更的高速脈沖發生器和皮秒取樣技術為中心，采用軟件控制的全數字化設計，實現了一般管線雷達/暗管儀的全部功能, 并增加了如無線數據傳輸、硬件及軟件濾波、時變?cè)鲆?、軟件延時、軟件可調采樣、 無線非接觸測距、標準IEEE802.11通訊協議、自動GPR全部參數設定等功能。

上海巖聯 YL-GPR無線一體式探地雷達儀設備特點：

1、巖聯無線一體式探地雷達使用更方便, 操作更快捷，無須過多參數設置或調整。

2、三維探地雷達可采用任何具有WLAN功能的設備作為顯示、處理、及存儲器，如手提式電腦、PDA、甚至手機

3、探地雷達具有無線數據傳輸功能的系統，連續工作時間可達8小時以上。

上海巖聯 YL-GPR無線一體式探地雷達儀軟件特點：

巖聯一體式探地雷達采集軟件具備道間平均、背景、實時濾波、疊加去噪、數據回放及圖像處理功能；探地雷達處理軟件具備增益、濾波、小波分析、反褶積、希爾伯特變換、偏移、管線識別、成果輸出和打印等功能；一體式探地雷達采集軟件和數據處理軟件均采用中文界面。

上海巖聯 YL-GPR無線一體式探地雷達儀性能參數：

采樣頻率：50k -250 ksps（可選）

天線中心頻率：100MHz，200MHz，250MHz+700MHz，400MHz，600MHz，1GHz，

1.6GHz，2GHz

無線數據傳輸距離：>50 m

更小采樣間隔：2 ps

雙通道主機：雙頻雙通道主機

模式：連續模式、輪測模式可自由選擇

動態范圍：≥150dB

分辨率：＜5psec

A/D數據轉換：16位

顯示方式：彩色和灰度方式可選

天線類型：雙頻組合式天線陣(內含兩付不同頻率天線，一體化設計)。每付

天線具備獨立的收發裝置，既可以單獨使用，也可以同時使用。一次測量能夠在

同一個剖面顯示兩張雷達圖，可同時獲得深部和淺部的數據。

天線頻率：低頻天線頻率為 250 MHz ，高頻天線頻率為 700 MHz。

有可標記不同管線（電纜、自來水、污水、暗管等）的功能

回推功能：回推標定目標管線，自動處理數據

GPS 定位：能與 GPS 定位系統進行數據兼容

工作時間：由一體化主機內置可充電電池供電，連續工作時間≥8小時

深度：0-8 m

時間窗口：10-1000 ns

采 樣 點：512--8192

無線通訊：802.11g

有線通訊：以太網，100Mbps

輸入電壓：12v （內置電池）

電 流：0.5 A

工作環境: - 30℃~50℃

上海巖聯YL-GPR探地雷達儀配置：

名  稱 數量 單位 說  明

100/200/400/900MHz探地雷達 1 臺 含包裝箱、收發組件

實時采集軟件 1 套 不加鎖

充電電池 1 套 可連續工作8小時以上

充電器 1 套 可快充電、慢充電

電纜 1 根 30米，標準以太網接口；

附件 1 份 產品說明書

筆記本電腦 1 臺

探地雷達數據處理軟件 1 套
