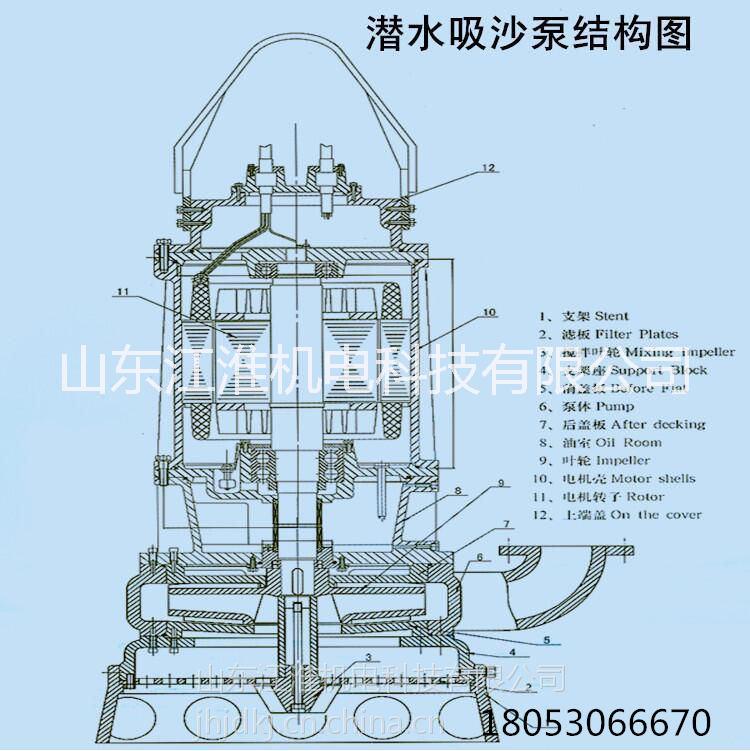

江淮JHQ 潛水吸沙泵 結構圖

江淮JHQ潛水吸沙泵結構圖

結構特點:

1. 整機為干式下泵型，電機采用油室密封方式，內設機械密封，能有效防止高壓水和雜質進入電機內腔。
2. 除主葉輪外，還有攪拌葉輪，能將沉淀于水底的淤渣攪拌成湍流后抽取出來。
3. 葉輪和攪拌葉輪等過流部件采用高硬度的高?鑄鋼制造，耐磨、耐腐、排污能力強，能通過較大的固體顆粒。
4. 電機潛入水下，不受吸程限制，吸渣率高，清淤更。
5. 整體設備簡化，不許配備輔助攪拌裝置或噴射裝置，操作簡便，機組總投資降低。
6. 攪拌葉輪直接接近沉積面，通過下潛深度控制濃度。在介質比重大的情況下可以通過加裝輔助裝置，增加介質濃度。




使用條件:
1．電源為50Hz/380V三相交流電源，配電變壓器的容量為2-3倍電機額定容量。
2．介質溫度不得超過60℃，不含易燃易爆性氣體。
3．介質中固體顆的da重量濃度：灰渣為45%，礦渣為60% 。
4．機組潛水深度：不大于20米，最小潛水深度以淹沒電機為準。
5．機組在介質中的工作位置為立式，上部懸掛定位。




適用范圍：
1.吸取江、河、湖、海、水庫、魚塘、電廠等水底淤泥和沙。
2.吸取各種石材加工廠的粉末泥漿。
3.吸取各種水漿作業加工的各種固體漿狀物品。
4.吸取沉井、水井中的泥漿。
5.沉淀池、水電站、水庫、河道、電廠、沉井、礦井、魚塘泥沙清理。
6.吸取各種電廠粉煤灰，煤泥。
7.尾砂輸送,各種尾沙礦、料漿、礦漿、煤漿、爐渣、礦渣處理等。
8.輸送含有較大固體顆粒的泥沙、礦漿、煤漿、砂石等介質。


產品特征：


該泵過流部件采用高強耐磨合金材料制造，具有較好的耐磨性，過流通道大，適用于輸送含有較大固體顆粒的泥沙、礦漿、煤漿、砂石等介質。 該系列產品吸收國內外技術設計制造，水泵除主葉輪外在底部增加一套攪拌葉輪，能將沉積的淤渣噴擊成湍流，是水泵在沒有輔助裝置的情況下實現高濃度輸送。
