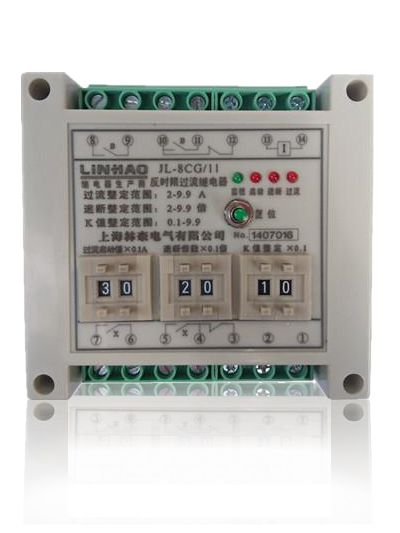

過流繼電器 廠家直銷過流繼電器 維修過流繼電器 供應過流繼電器

產品簡介

本系列繼電器用于發電廠和電力設備的電動機、饋線單元中，作為判別電力系統回路中過負荷和接地短路保護，經一定延時后出口切除故障回路并發報警信號。

本繼電器主要由集成電路構成。性能穩定、可靠性高、動作值精度高、離散值小、整定范圍廣、動作和返回速度快、返回系數好、互感器負擔小、耐振動、抗干擾和絕緣水平高等優點。

保護整定值采用繼電器面板上的撥輪開關整定，整定直觀、方便，調試簡單、方便，在現場無需調節。

繼電器有運行、動作、信號指示燈指示。

產品參數

啟動電流整定范圍：

有源：0.1-9.9A；

無源：2-9.9A。

瞬動倍率：1-9.9倍可調。

延時時間：

定時間整定范圍：0.1-9.9S；

反時限K值整定范圍：0.1-9.9。

返回系數：0.9～0.97。

整定誤差：電流及瞬動倍率不大于3%，時間誤差不大于5%（動作后下一次必須間隔10S以上再測）。

功耗：

帶輔助電源：功耗小于4W。

不帶輔助電源：功耗小于8W。

觸點容量 在電壓不大于250V時，信號觸點容量為24VDC 2A。

觸點壽命 電壽命：10萬次，

機械壽命：10萬次。

絕緣電阻：繼電器各帶電端子連在一起，對外露非帶電端子或外殼之間，用開路電壓為500V的兆歐表測量，絕緣電阻不小于300MΩ。

介質強度：繼電器各帶電端子連在一起，對外露非帶電端子或外殼之間能承受有效值為2000V，50Hz的交流電壓，歷時1分鐘而不擊穿，不出現閃絡現象。

抗干擾能力 符合DL478-92《靜態繼電保護及安全自動裝置通用技術條件》中的有關規定。

工作原理

交流電流經交流變換器變換成本繼電器所需要的交流電壓；再經150HZ帶阻濾波器和50HZ帶通濾去50HZ以外的諧波；然后通過整流、濾波變成直流電壓送入整定回路；整定回路靠改變運算放大器的放大倍數來改變整定值；整定回路的輸出電壓UZ再送入電平檢測器與比較電壓UB進行比較；然后通過驅動，啟動時間回路計時，經延時時間出口動作，同時經延時時間啟動信號回路，發信報警。

反時限典型延時特性表（K值）

產品整定說明

繼電器面板上共設有三組撥碼開關，分別為過電流動作值、電流速斷倍數、和過流動作延時時間值（K值）。第三組定時限的話，者直觀的整定所需的時間即可，反時限需以上的公式換算，達到所需的時間。例如：過電流整定值為“7.5”，速斷倍數置于“3.0”，K值整定為“0.50”，若實際線路電流≥22.5A，則速斷，若實際線路電流為15A，則過電流動作時間為5S。具體反時限過流時間可參考延時特性表及曲線計算公式。

外形尺寸及典型接線圖

大觸點型外形尺寸圖

小體積型外形尺寸圖

無需輔助電源帶時限定時限過流繼電器

需輔助電源帶時限定時限過流繼電器

無需輔助電源帶時限定時限過流繼電器

帶時限定時限過流繼電器（小體積型）
