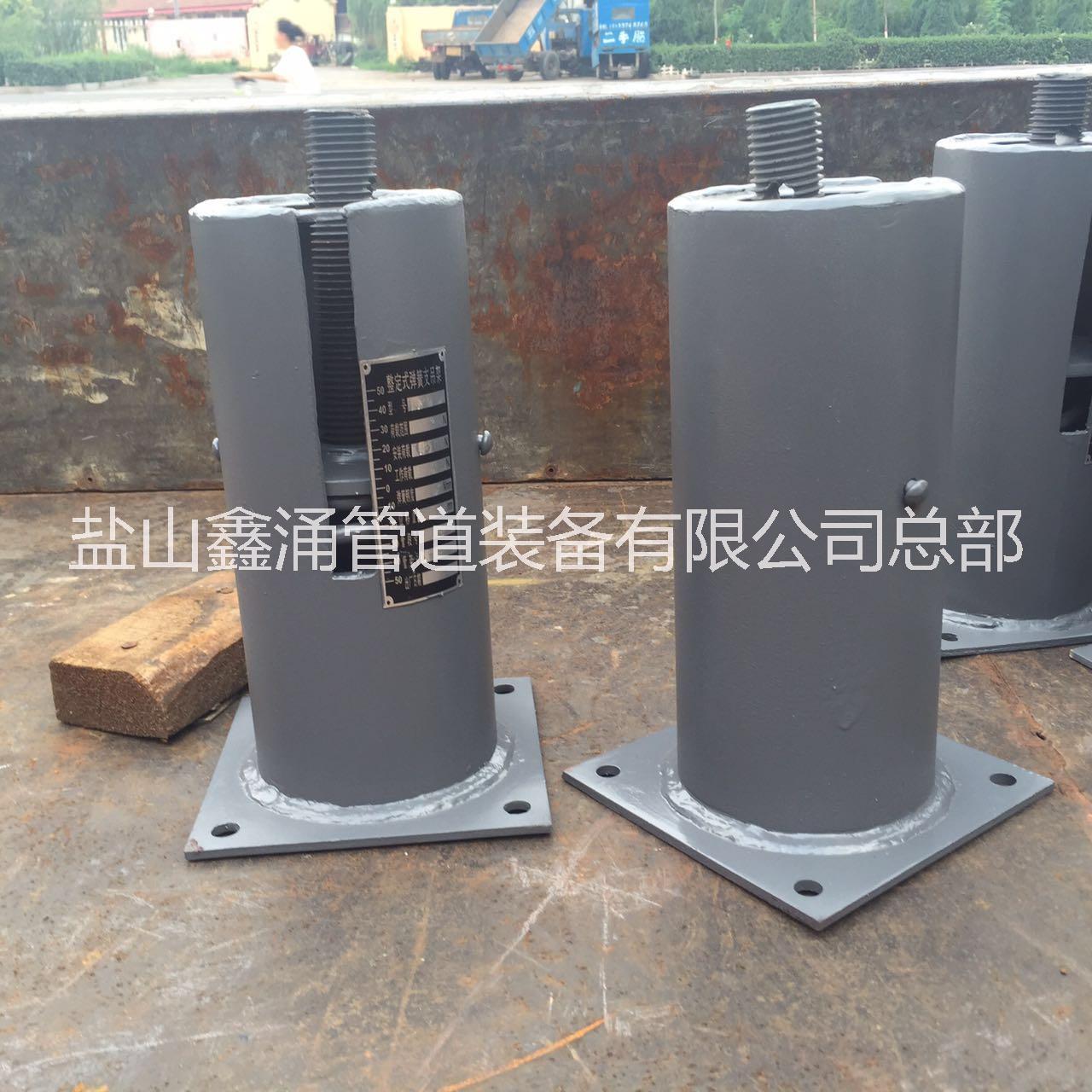

鹽山管道抗震碳鋼支吊架|TH1型彈簧支吊架廠家|質優價廉組合型支吊架

“

鹽山管道抗震碳鋼支吊架|TH1型彈簧支吊架廠家|質優價廉組合型支吊架”參數說明

是否有現貨：	是	認 證：	電標
品牌：	鑫涌	材質：碳鋼
類型：	支吊架	表面處理：	鍍彩鋅
公稱通徑：	DN80	緊固直徑：	89
適用范圍：	電廠	型號：	T1型支吊架
規格：	DN80	商標：	鑫涌
包裝：	木箱	產量：	10000

鹽山管道抗震碳鋼支吊架|TH1型彈簧支吊架廠家|質優價廉組合型支吊架詳細說明

支吊架主要用于電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求，本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓并所定冷態荷載位置上；同時標上冷態時的理論理論工作位置。

彈簧支吊架在出廠前制造廠進行了整定，當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載。

二、型號、種類

可變式彈簧支吊架有四大系列，主要是由西北電力設計院設計的 T1、T2、T3、T4、T5型系列、華東電力設計院設計的TH1、TH2、TH3型系列、TD系列（JB/J8130.2-1999）和化工設計院設計的VS系列，其系列的基本特性相同，承載力為20daN-21000daN。結構形式主要有懸吊式、支承式和并聯懸吊支承式。

三)、T、TH結構形式和型號表示方法：

本吊架根據安裝形式分為中間連接吊架彈簧TH 1 上下連接吊架彈簧TH 2 、支架彈簧TH 3 三種型號。

TH 1 又分為A、B、C三種類型；

TH 1 A( T1 )為單耳連接吊架彈簧；

TH 1 B( T2 )為雙耳連接吊架彈簧；

TH 1 C為螺紋連接吊架彈簧；

這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。

TH 2 ( T3 )適用于安裝在鋼梁上；

TH 3 ( T4 )主要用于擱置在基礎、鋼梁、樓板上；

T5 并聯懸吊型。

(四)、VS、TD結構形式和型號表示方法：

可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。

可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。

A型----上螺紋懸吊型；

B型----單耳懸吊型；

C型----雙耳懸吊型；

D型----上調節擱置型；

E型----下調節擱置型；

F型----支撐擱置型；

G型----并聯懸吊型；

支吊架

大分類

一、承重支吊架

用來承受管道的重力及其它垂直向下荷載的場合

1.剛性支吊架     無垂直位移的場合

2.可調剛性支架   無垂直位移、安裝誤差嚴格的場合。

3.彈簧支吊架     有垂直位移的場合

二、限制性支吊架

用來阻止、限制或控制管道系統熱位移的場合。

1.固定支架 在固定點處不允許有線位移和角位移的場合

2.限位支架 限制某一方向位移的場合

3.導向支架 允許管道有軸向位移、不允許有橫向位移的場合。

三、恒力支吊架

用于垂直位移大、希望保持管道在冷、熱狀態下支吊點的荷載不能變化很大的場合。

四、防振支架

用于限制、緩和往復式機、泵進出口管道和由地震、風壓、水擊、安全閥排出反力引起的管系振動。

1.減震器  需要彈簧減震的場合

2.阻尼器  緩和往復式機泵、地震、水擊、安全閥排出反力等引起的油壓式振動。

以上參數僅供參考 ，
