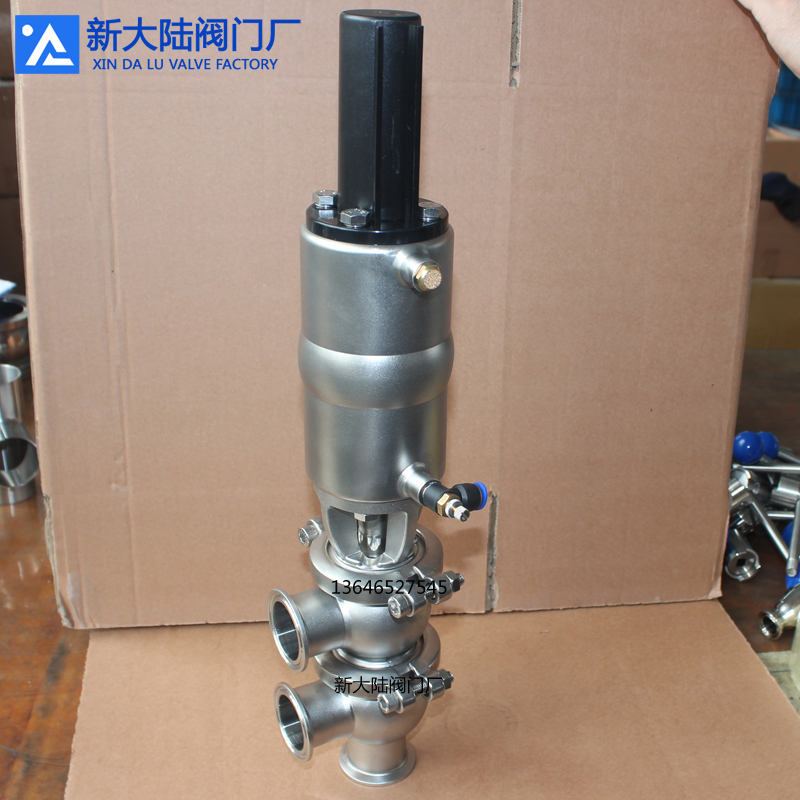

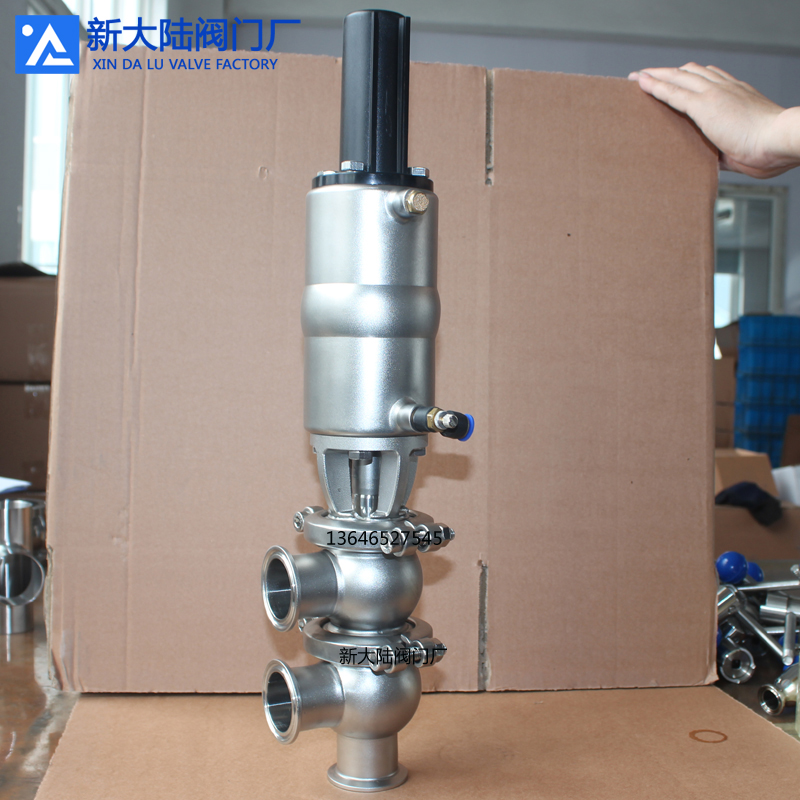

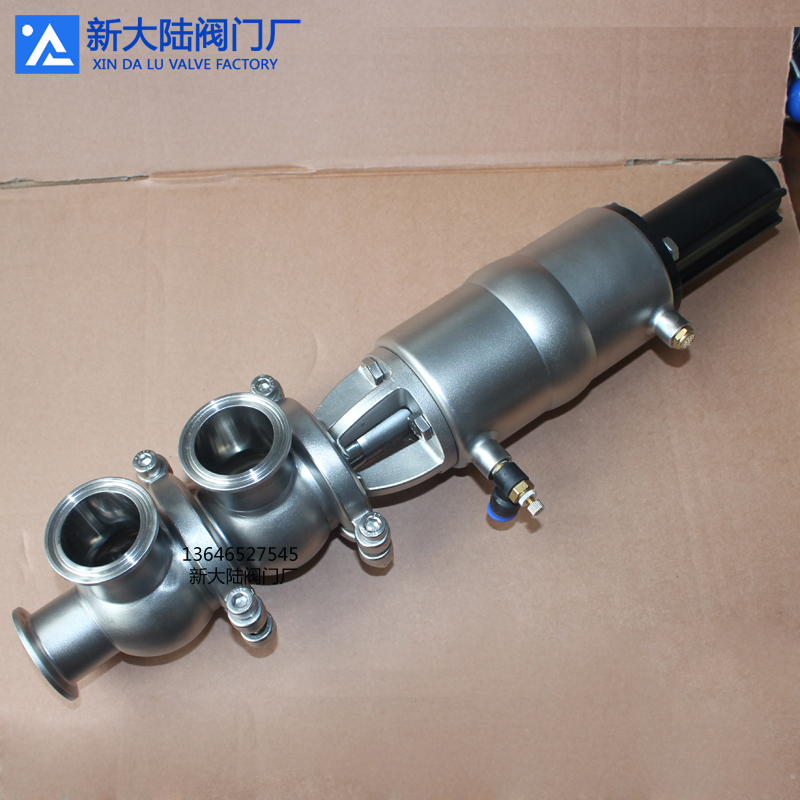

新大陸球形換向閥 衛生級氣動換向閥

應用

YH系列衛生級截止換向閥是一款單座手動/氣動控制閥門，廣泛用于食品、飲料、制藥、啤酒、釀酒、乳制品等工業中。

材質

閥體材質：（與介質接觸部分）304/316L其它配件304

密封圈材料：

標配：三元乙丙橡膠（EPDM)

選配：硅橡膠（Silicon)、氟橡膠（FPM)

調節手柄

手動流量調節閥：手輪

手動截止換向閥：搖桿式手柄

連接方式

焊接式、螺紋式、卡箍式、

與管道或設備連接的方式均按DN11850、IDF/ISO、SMS尺寸制造，保障與進口設備的連接和互換

技術參數

口徑范圍：DN25-DN100   1"-4"

工作壓力：10bar

供給壓縮空氣：4-8bar

壓縮空氣連接：氣管接頭 R1/8"

表面處理：內表面拋光處理Ra≤0.8μm

        外表面噴砂或拋亞光處理

氣動執行器特征及優點

常開型（NO）彈簧開/氣關

常閉型（NC）彈簧關/氣開

常開常閉只需調換執行器活塞方向即可實現功能

開/關信號反饋的接近開關探頭選擇 6-36V DC 2個NPN或PNP接近開關

智能控制器 AS-i連接 24-48V AC/DC 2個PNP/NPN 行程范圍≤80mm

開放式的支架，將氣動執行器與閥體分開，可以直接對軸密封進行檢查。此設計使閥的傳動裝置和閥體部分分離，防止了從閥體到氣動裝置的熱傳遞。

閥體卡箍式連接，拆卸安裝更快捷、方便。

工作原理：

手動流量調節閥工作原理：順時針旋轉手輪，手輪內的傳動螺紋和支架上的傳動螺紋作用，手輪推動閥桿閥座，使閥座密封圈壓緊閥體密封平面。關閉閥門;反之開啟閥門。旋轉手輪上調閥桿高度來調節所需流量大小。

氣動換向閥工作原理：利用壓縮空氣推動氣動執行器內的活塞上移，活塞桿和閥桿用定位卡片連接，同時在空氣壓縮推動氣動執行器內的活塞上移時也拉動了閥桿的上移，使閥座上密封面壓緊上閥體密封平面，即關閉上閥口連接?？諝鈮嚎s低于彈簧作用力或無氣體壓縮時，活塞在彈簧的作用下，活塞向下推動同時帶動閥桿下移，關閉下閥口。主要用于用于管路系統中流體切換，一路進兩路出切換，應用于不存在污染或混料的管路系統中。
