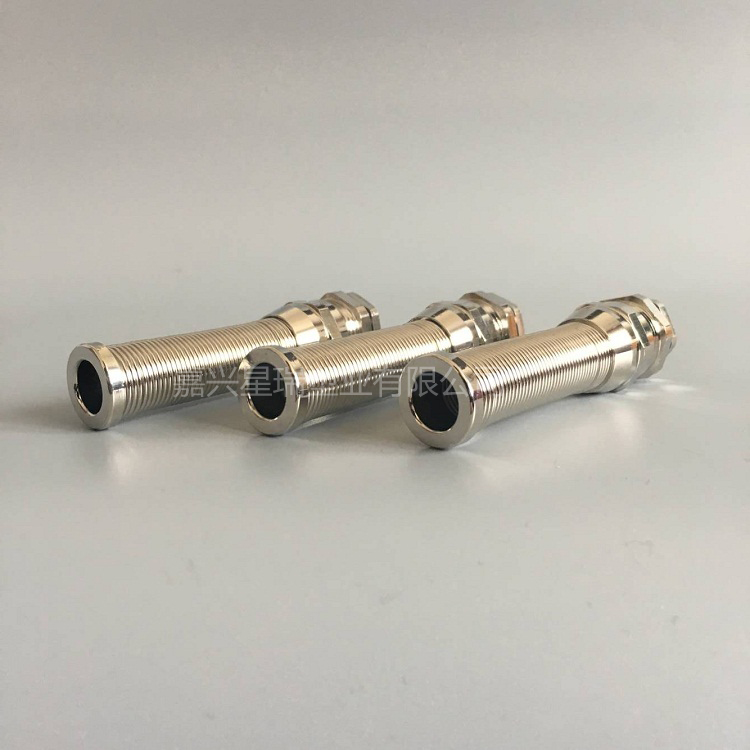

黃銅鍍鎳XE-MFW型防折彎金屬電纜接頭耐扭防折斷格蘭頭

產品型號

XR-MFW

螺牙規格

公制牙M、德制牙PG、英制牙G及美制牙NPT

產品 材質

主體采用優質黃銅鍍鎳制成，芯子為尼龍材質，防水件為橡膠材質

防護等級

在規定的卡口范圍內，并使用O形密封圈旋緊迫緊頭，防水達到IP68

顏色種類

A.C.F部位為黃色，B.E部分為黑色，D部分為白色

工作溫度

-40℃~＋110℃，短時可達＋120℃

產品特性

夾緊爪與夾緊圈一體成型之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大，抗拉力特強，可防水、防塵、抗鹽、耐酸堿、酒精、油、脂及一般。

型號

公制螺紋

卡口范圍

AG外徑
(mm)

d
(mm)

螺紋長度
GL

接合長度
H

板手
(mm)

XR-MFW-M12

M12

3-6.5

12

6.8

6

55

14

XR-MFW-M12

M12

2-5

12

6.8

6

55

14

XR-MFW-M16

M16

4-8

16

10.3

7

77

20

XR-MFW-M16

M18

5-10

18

12.3

7

77

20

XR-MFW-M20

M20

10-14

20

14.3

7

98

24

XR-MFW-M20

M20

7-12

20

14.3

7

98

24

XR-MFW-M25

M25

13-18

25

18.4

7

111

30

XR-MFW-M25

M25

9-16

25

18.4

7

111

30

型號

德制螺紋

卡口范圍

AG外徑
(mm)

d
(mm)

螺紋長度
GL

接合長度
H

板手
(mm)

XR-MFW-PG7

PG7

3—6.5

12.5

6.8

5

55

14

XR-MFW-PG7

PG7

2—5

12.5

6.8

5

55

14

XR-MFW-PG9

PG9

4—8

15.2

8.2

6

66

17

XR-MFW-PG9

PG9

2—6

15.2

8.2

6

66

17

XR-MFW-PG11

PG11

5—10

18.6

10.3

6

77

20

XR-MFW-PG11

PG11

3—7

18.6

10.3

6

77

20

XR-MFW-PG13.5

PG13.5

6—12

20.4

12.3

6.5

88

22

XR-MFW-PG13.5

PG13.5

5—9

20.4

12.3

6.5

88

22

XR-MFW-PG16

PG16

10—14

22.5

14.3

6.5

98

24

XR-MFW-PG16

PG16

7—12

22.5

14.3

6.5

98

24

XR-MFW-PG21

PG21

13—18

28.3

18.4

7

111

30

XR-MFW-PG21

PG21

9—16

28.3

18.4

7

111

30

型號

NPT螺紋

卡口范圍

AG外徑
(mm)

d
(mm)

螺紋長度
GL

接合長度
H

板手
(mm)

XR-MFW-3/8〃NPT

3/8〃NPT

4-8

17.1

8.2

15

66

17/19

XR-MFW-3/8〃NPT

3/8〃NPT

2-6

17.1

8.2

15

66

17/19

XR-MFW-1/2〃NPT

1/2〃NPT

6-12

21.3

12.3

13

88

22/24

XR-MFW-1/2〃NPT

1/2〃NPT

5-9

21.3

12.3

13

88

22/24

XR-MFW-3/4〃NPT

3/4〃NPT

13-18

26.6

18.4

13

111

30

XR-MFW-3/4〃NPT

3/4〃NPT

9-16

26.6

18.4

13

111

31
