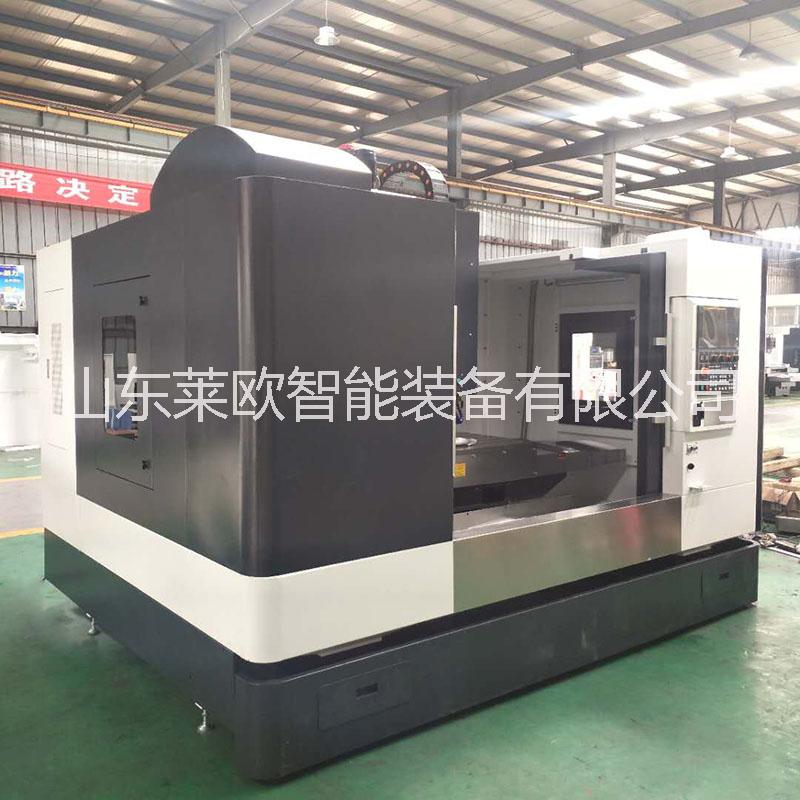

VMC1270立式加工中心， 龍門加工中心 ，龍門銑床齒輪加工，機床直銷

型號

VMC1270

工作臺面積

1300×700mm

X軸

1200mm

Y軸

700mm

Z軸

700mm

主軸端面至工作臺

150-800mm

主軸中心至立柱導軌

713mm

X軸快速移動

24m/min

Y軸快速移動

24m/min

Z軸快速移動

24m/min

切削進給

1-12000mm/min

承重

700Kg

T型槽

5-18-120mm

轉速

50-8000rpm

主軸錐孔(7:24)

BT40/ ?150

拉刀力

8KN

刀柄型號

MAS403 BT40

拉釘型號

MAS403 BT40-150

主電機功率

11KW

規格

24T

類型

機械手

刀位

24

刀具直徑

80/150mm

刀具長度

300mm

刀具重量

7Kg

換刀時間

2秒

定位精度

X、Y、Z軸

±.0.01/300mm

重復定位精度

X、Y、Z軸

±.0.008/300mm

重量

7500kg

外形尺寸

3350*2700*3100

參考配置

序號

配置

廠家

產地

1

三軸絲桿軸承

FAG

德國

2

三軸滾珠絲桿

上銀

臺灣

3

三軸滾珠線軌

上銀/銀泰

臺灣

4

主軸

矩將/丹銓/健椿

臺灣

5

打刀缸

亞德客/丹銓

臺灣

6

三軸伸縮護罩

海東

國產

7

容積式自動潤滑系統

河谷

合資

8

三軸鎖緊螺帽

盈錫

臺灣

9

聯軸器

三木

日本

10

地腳螺栓承座+地腳螺栓+螺帽

n/a

n/a

國產

整機配置

1

操作系統

華中808/新代

華中/新代

臺灣

2

鈑金

n/a

 萊歐

國產

3

冷卻泵

CBK4-30/3

洛凱/

臺灣

4

氣動系統

n/a

亞德客

臺灣

5

熱交換器

C&H-3AR

設備配套

可選配置

1

操作系統

21MA

新代

臺灣

2

操作系統

K2000MC1i

凱恩帝

國產

3

操作系統

K1000M-Ci

凱恩帝

國產

4

操作系統

0i MATE-MD

FANUC

日本

5

操作系統

0i-MD

FANUC

日本

6

三軸滾珠螺桿（C3級）

-16K5-FDC

上銀/銀泰

臺灣

7

三軸滾柱線軌

X/Y：RGW35HA

  Z：RGH35HA

上銀/銀泰

臺灣

8

刀庫

圓盤式BT40-24T

盛鈺/岡田/圣杰

臺灣

9

刀庫

斗笠式BT40-16T

盛鈺/岡田/圣杰

臺灣

10

主軸

直結式BT40-120-12000rpm

矩將/丹銓/健椿

臺灣

11

螺旋排屑機

n/a

冠維

國產

12

油冷機

KO-4

高抗

臺灣
