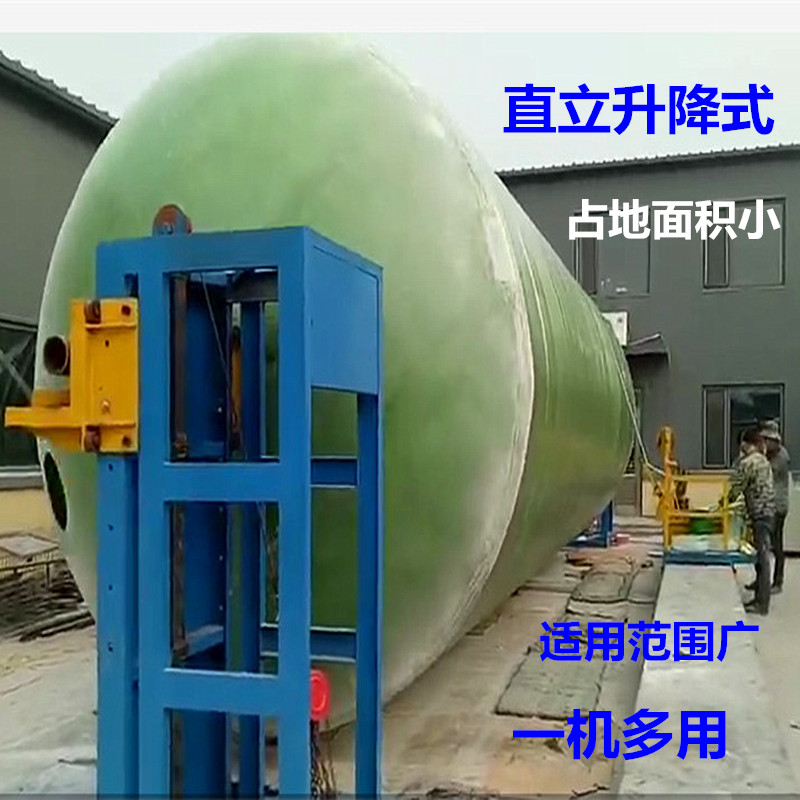

玻璃鋼纏繞機玻璃鋼化糞池生產機器設備全自動高精度

             玻璃鋼纏繞機纏繞機介紹

玻璃鋼纏繞機是玻璃纖維絲纏繞管道和罐體的機組，具有反應速度快、抗干擾能力強、使用方便、調整方便、組裝靈活、一機多用的長處和特點。

玻璃鋼纏繞機主要用于纏繞保溫管道外部防護層及鋼管外壁防腐是生產玻璃鋼儲罐及管道的設備。

玻璃鋼纏繞特點

玻璃鋼纏繞機是玻璃纖維絲纏繞管道和罐體的機組，其中數控玻璃鋼纏繞機系列產品具有定位精度高、抗干擾能力強，操作調整方便、組裝靈活、生產效率高、一機多用的特點；設備自動運行中，暫停后搭接自然，不但擴充了微機的功能，而且向用戶提供了一個使用方便、有效和安全可靠的工作環境。深受廣大玻璃鋼生產廠家的青睞。

玻璃鋼纏繞機結構

纏繞機主要由三部分組成。一是主軸系統，由主軸電機拖動。不同的纏繞機其輸出結構不同，以帶動不同的制品芯模。二是小車系統，由小車電機拖動小車在床身上沿軸線使導絲頭作直線往復運動。二者按一定速比要求同時運動，完成纖維在芯模上的纏繞，達到制品的技術要求。三是控制系統，PLC控制系統通過參數的設定，完成整個生產過程的自動控制。

纏繞規律

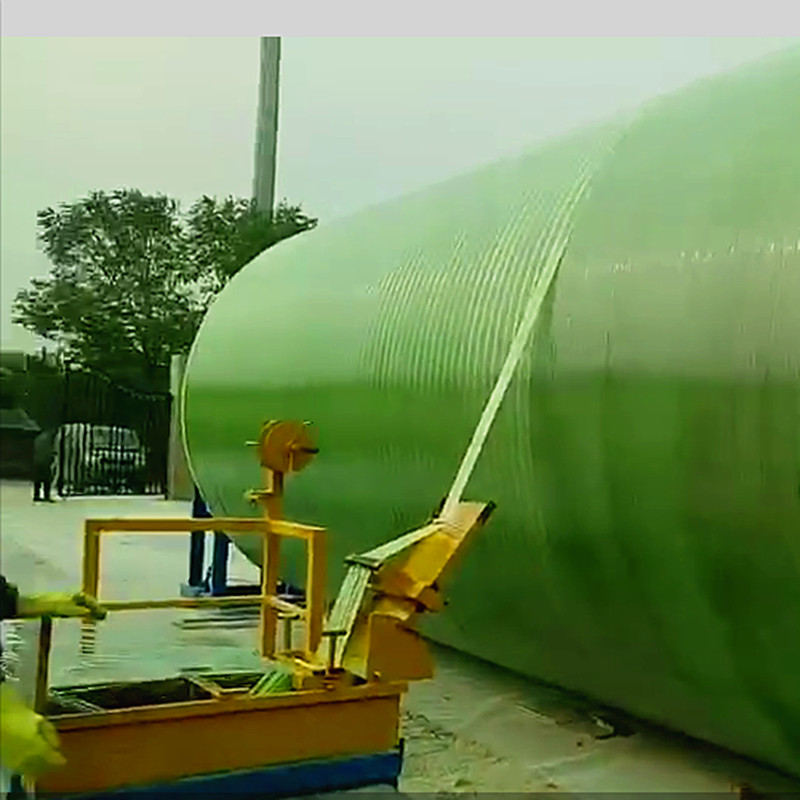

a.環向纏繞：即沿芯模圓周方向的纏繞。纏繞時，芯模繞自身軸線作勻速轉動，導絲頭在平行于軸線方向筒身區間運動。芯模每轉一周，導絲頭移動一個紗片寬度，按此循環，直至紗片布滿芯模筒身段表面為止。環向纏繞的特點是：纏繞只能在筒身段進行，不能纏封頭。相鄰紗片之間相接而不相交。

b.交叉纏繞：芯模繞自身軸線勻速轉動，導絲頭按一定的速比要求沿軸線方向往復運動。于是，芯模的筒身和封頭上就實現了交叉纏繞。交叉纏繞的特點是每條纖維都對應于極孔圓周上的一個切點，相同方向鄰近紗片之間相接而不相交，不同方向的纖維則相交。這樣，當纖維均勻纏滿芯模表面時實際以構成了雙層。

c.速比要求：根據纏繞規律，芯模轉動與導絲頭往返次數有嚴格的速比關系。在纏繞過程中，不論是筒身段的纏繞，還是封頭兩端的停車與啟動，上述速比關系應嚴格保持不變，這樣生產出的玻璃鋼制品才是合格的

控制系統功能

根據上述要求，控制系統具有下列功能：

 a.在任何條件下，嚴格保持芯模與導絲頭的速比關系。

 b.設定參數簡單，易懂。

 c.設有手/自動切換功能，方便用戶操作。

 d.可完成環向纏繞，交叉纏繞。

 e.采用彩色中文觸摸屏界面，參數設定簡便靈活，并具有報警及保護

                             可編程控制微機控制系統的構成內容

         料車電機采用交流伺服，控制系統根據工況的具體要求給出相應的脈沖頻率控制信號。本控制系統為隨動控制系統，小車位置控制。

 硬件組成

 一、控制系統主要由以下硬件組成。

 （1）界面： 采用工業觸摸屏。

 （2）可編程控制器

 （3）小車伺服驅動系統

 （4）主軸變頻驅動系統

         玻璃鋼纏繞機類型

 1、全自動簡配玻璃鋼纏繞機

 控制系統是采用開發的控制柜，操作非常的簡單，傻瓜式操作，幾分鐘內便熟練掌握操作流程。主軸采用5.5千瓦大功率電機，伺服電機采用1.5千瓦，可生產的直徑50-4000mm玻璃鋼管道和玻璃鋼儲罐及玻璃鋼化糞池。外觀沒有華麗的外表，但經濟實用。

 2、全自動中配玻璃鋼纏繞機

 控制系統是采用開發的控制柜，操作非常的簡單，傻瓜式操作，幾分鐘內便熟練掌握操作流程。主軸采用5.5千瓦大功率電機，伺服電機采用1.5千瓦，機器外表全部用鐵皮外護，美觀實用?？缮a(chǎn)的直徑50-4000mm玻璃鋼管道和玻璃鋼儲罐及玻璃鋼化糞池。外觀美觀，鋼架用鐵皮外護。

3、全自動高配玻璃鋼纏繞機

 我公司經過多年的實際生產操作經驗，控制系統是采用開發的控制柜，操作非常的簡單，傻瓜式操作，幾分鐘內便熟練掌握操作流程。主軸采用7.5千瓦大功率電機，伺服電機采用2.0千瓦，機器外表全部用鐵皮外護，美觀實用?？缮a(chǎn)的直徑50-8000mm玻璃鋼管道和玻璃鋼儲罐及玻璃鋼化糞池。具有可拆卸、安裝簡便、操作簡單、工作穩定、無起重設備也能 輕松使用、適合現場制作，小型玻璃鋼生產企業無航吊。一機多用、可生產不同直徑的玻璃鋼管道、玻璃鋼管道儲罐、玻璃鋼化糞池等。

 4、全自動頂配玻璃鋼纏繞機

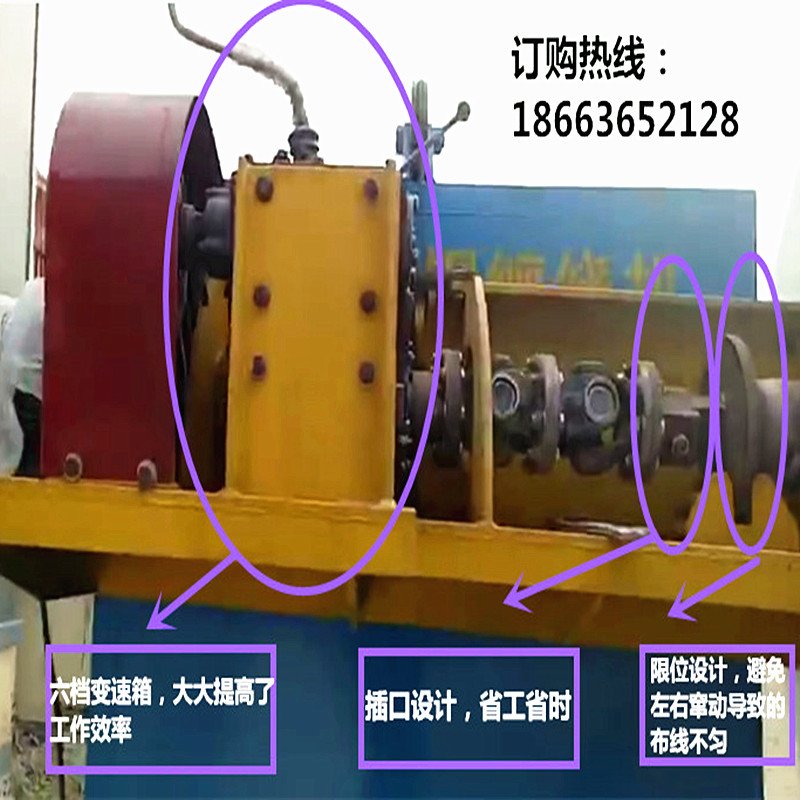

 這款纏繞機是全自動高配纏繞機的升級版，控制系統是采用開發的控制柜，操作非常的簡單，傻瓜式操作，幾分鐘內便熟練掌握操作流程。主軸采用7.5千瓦大功率電機，伺服電機采用2.0千瓦，機器外表全部用鐵皮外護，美觀實用。并采用多檔變速，配套自動供膠系統，大大減少人力成本，讓生產效率更大的提高，產生更大的經濟效益。適用小型玻璃鋼生產企業無航吊。一機多用、可生產不同直徑的玻璃鋼管道、玻璃鋼管道儲罐、玻璃鋼化糞池等。歡迎想從事玻璃鋼產品制作 的有識之士前來考察參觀，凡是定制我們的玻璃鋼纏繞機，我們就轉讓玻璃鋼化糞池、玻璃鋼儲罐、玻璃鋼管道等生產技術，包教包會。
