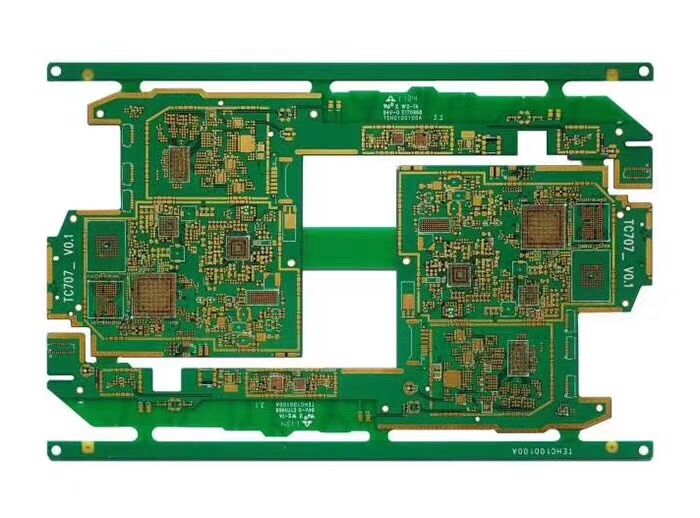

深圳pcb線路板打樣 專業生產多層阻抗PCB線路板電路 pcb電路板圖片 pcb線路板定制廠家報價

A級pcb線路板制作流程深圳pcb線路板打樣pcb電路板圖片pcb線路板定制廠家報價

專業生產多層阻抗PCB 線路板，電路板，專業生產多層阻抗PCB 線路板，電路板。

主要技術指標:
1 ．加工尺寸：單、雙面板： 600mm * 600mm 　多層板： 400mm * 600mm
2 ．加工板厚度： 0.2mm -4.0mm
3 ．基材銅箔厚度： 18μ(1/ 2OZ ),35μ( 1OZ ),70μ( 2OZ )
4 ．常用基材： FR-4 ， CEM-3 ， CEM-1, 聚、FR-1（94V0、94HB）
5．光銅、鍍鎳、鍍金、噴錫；沉金，、無鉛噴錫、沉錫等
工藝能力：
　　 （ 1 ）鉆孔：最小孔徑 0.2MM
　　 （ 2 ） 孔金屬化：最小孔徑 0.3mm
　　 （ 3 ） 最小線寬線距：金板 0.10mm ，錫板 0.15mm
　　 （ 4 ） 鍍金板：鎳層厚度：〉或 =2.5μ 　　金層厚度： 0.05-0.1μm 或按客戶要求
　　 （ 5 ） 噴錫板：錫層厚度： > 或 =2.5-5μ
　　 （ 6 ） 銑板：線到邊最小距離： 0.15mm 　孔到邊最小距離： 0.15mm 　最小外形公差： ± 0.1mm
　　 （ 7 ） 插座倒角：角度： 30 度、 45 度、 60 度　深度： 1 -3mm
　　 （ 8 ） V 割：角度： 30 度、35 度、45 度　深度：板厚 2/3 　最小尺寸： 80mm * 80mm

深圳市捷創佳電路有限公司是一家專業電路板生產制造企業，致力于高精密單、雙面、多層電路板以及各種LED燈板、LED大功率鋁基板，產品廣泛用于LED照明、通訊、計算機、電源、數碼、工業控設備、家用電器、汽車、醫療設備等高科技領域，產品40%外銷、主要銷往美國、歐洲及亞洲等電子廠商。 公司先后分別在廣州和深圳建立了場地超過 8000m2 的生產基地。公司總部地址位于深圳市寶安區松崗鎮燕川北部工業園，與廣州，東莞，珠海等主要電子工業城市相鄰，交利服務快捷。工廠引進的電路板設備，聘用經驗豐富的專業英才進行管理。是一家規模強大，設備精良，管理嚴格， 品質的電路板生產企業。
