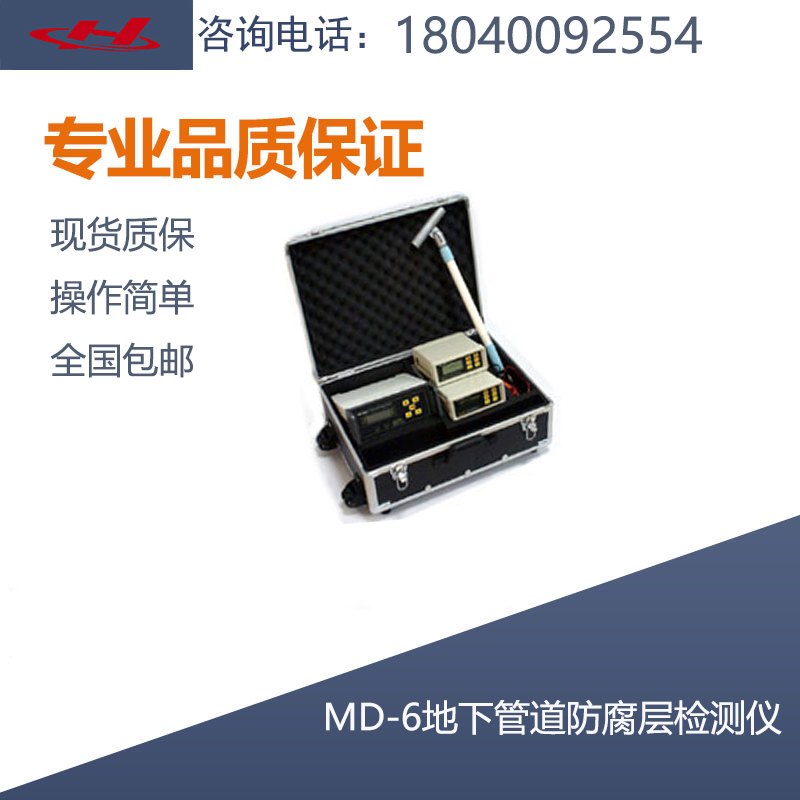

MD-6管道防腐層檢漏儀地埋管道防腐層測檢漏儀 管道防腐檢測儀

【功能及用途】
該儀器能在不挖開覆土的情況下，方便地查出埋地管線的位置、走向、深度、防腐層破損點的位置，漏點大小。
【特點】
1、智能快速充電，無需人工控制；
2、直流電源與交流供電能自動切換；
3、儀器全部采用高抗干擾線路，特別適用于城市管網的普查與維護。
4、儀器特設保護自動調節功能，克服同類產品致命的弱點。
5、儀器線路采用模塊化設計，三防設計，提高儀器的野外使用壽命和可靠性。
【主要技術指標】
1、發射機的技術參數：
①輸出功率：＞25W，自動調節
②發射信號方式：低頻調制信號
③輸出阻抗匹配：0-100Ω，自動匹配
④發射距離：0.05-3Km，可逐漸向3Km外移動
⑤工作電源：12V
⑥工作溫度：－20℃～ +50℃
⑦重量：2.8Kg（含電池）
⑧外形尺寸：255×225×100mm
2、探管儀的技術參數：
①靈敏度：0.1mv；
②測深范圍：≤5m；
③工作電源：12.6V鋰電池組；
④工作溫度：－20℃ ～ +50℃
⑤重量：0.6Kg（含電池）
⑥外形尺寸：165×145×68mm
3、檢測儀的技術參數：
①檢漏精度：≥0.25mm2
②位置偏差：＜20cm
③工作電源：12.6V鋰電池組；
④工作溫度：－20℃ ～ +50℃
⑤重量：0.6Kg（含電池）
⑥外形尺寸：165×145×68mm
【原理及方法】
探管、測向的原理
發射機向地下管道發送特定的電磁波信號，通過地下管道的磁場來確定位置、走向深度。
檢漏原理：發射機向地下管道發送特定的電磁波信號，在地下管道防腐層破損點處與大地形成回路，并向地面輻射，在破損點正上方輻射信號最強，根據這一原理找出防腐層的破損點。
檢漏方法：我們采用的是“人體電容”法。它是用人體做檢漏儀的感應元件沿管道走向，當檢測員走到漏點附近時，檢測儀開始有反應，當走到漏點正上方時，喇叭中的聲音最響，數值顯示，從而準確找到漏蝕點。
