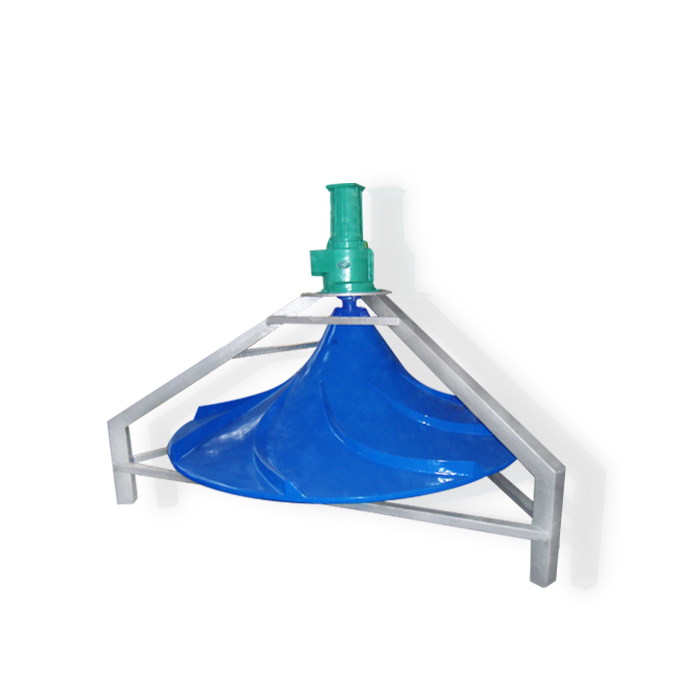

QSJ-500倒傘型攪拌機玻璃鋼葉輪

QSJ-500倒傘型攪拌機玻璃鋼葉輪

在市政、化工造紙及其它多種水處理工藝中，水體攪拌混合是其中關鍵工藝過程之一。傳統的攪拌機械分為立軸折槳式和水平（潛水）式兩種常用方式，由于安裝的方式和葉槳形式?jīng)Q定了其攪拌形態，無論在能耗上還是在攪拌效果上均不太理想，不僅給污水廠的運營成本帶來不必要的增加，而且會直接影響到最終的工藝處理效果。針對以上問題，經過多年的試驗，借助同行的設計經驗，成功研制了全新的曲面攪拌機，經過多家污水處理廠多年的實際應用，獲得了良好的效果，填補了該類產品在國內的空白，并成為替代進口的產品。

應用范圍：

G/QSJ 型系列曲面攪拌機是我公司開發的最 的、、最值得推薦使用的攪拌機之一。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固液、氣攪拌混合的場合，尤其適用在污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。

工作原理：

G/QSJ 型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其獨特的葉輪結構設計，限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b 曲線沿y 軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流(如雙曲面流態圖)。正是由于G/QSJ 型系列曲面攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地?cái)嚢杷澜恰］^大的比表面積可獲得大面積的水體交換。

性能特點：

1 結構緊湊、操作維修簡單、安裝檢修方便、使用壽命長；2 葉輪具有的水力設計結構，工作效率高，后掠式葉片具有自潔功能，可防雜物纏繞、堵塞；3 與曝氣系統混合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀；4 電機繞組絕緣等級F 級，防護等級為IP68，選用優質軸承和電機防凝露裝置，使電機的工作更安全；5 兩道機械密封；
