威勝DTSD342-9N電壓電流監測儀表

威勝DTSD342-9N電壓電流監測儀表符合以下標準：

DTSD342-9N 3*220/380V 1.5(6)A 0.5S級
DTSD342-9N 3*100V 1.5(6)A 0.5S級

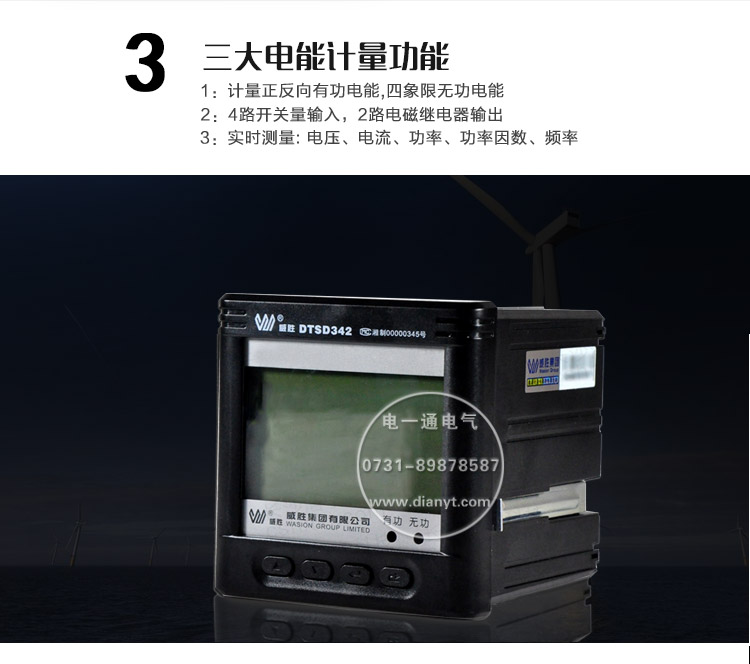

DTSD342(配置號為9N)型三相電子式多功能電能表是一款集測量記錄、電能計量、遙信遙控、大屏幕LCD顯示和網絡通信功能于一體的電力儀表。本儀表可測量電壓、電流、功率、功率因數和頻率等多項電網參數；可計量有功和無功電能；RS-485通信接口支持MODBUS-RTU和DL/T645雙通信規約；具有開關量輸入和輸出功能，可配置模擬量變送輸出功能。

本儀表廣泛適用于變配電自動化系統、工業控制和工業自動化系統、能源管理系統和小區電力監控等場合。

產品特點

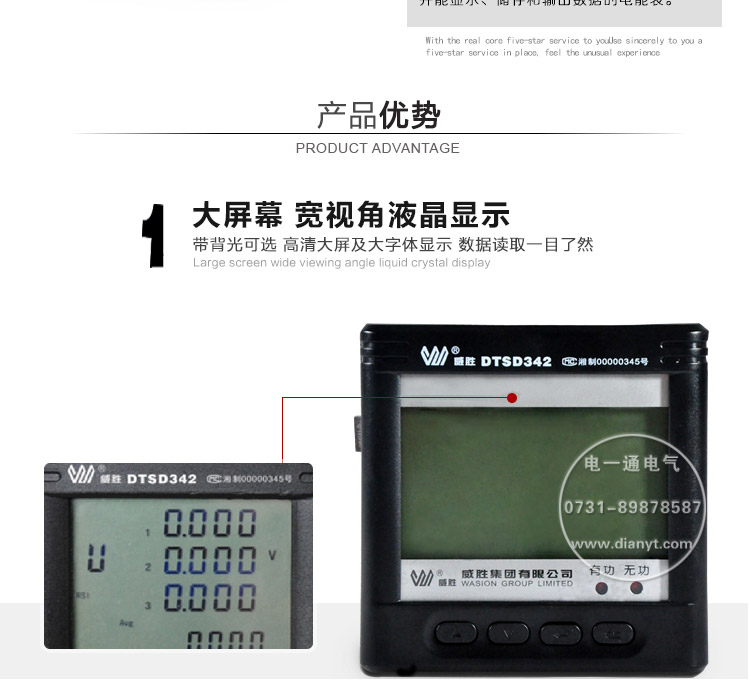

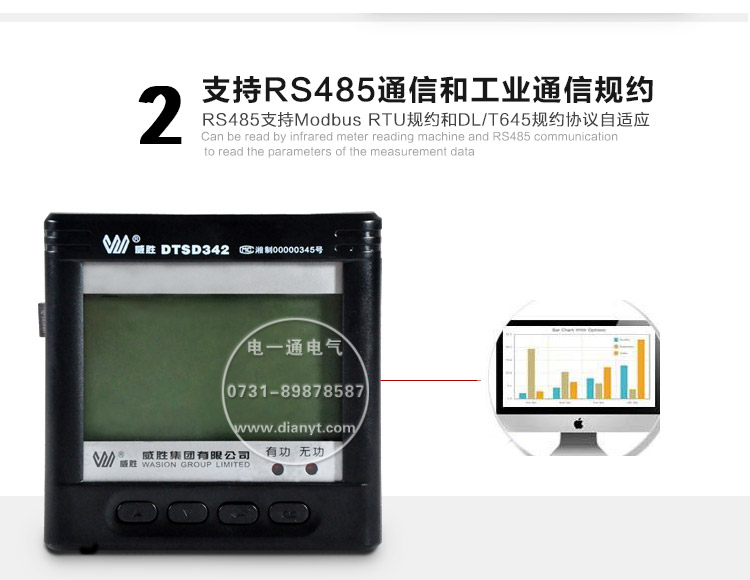

本儀表采用了高精度采樣計量單元和高速M(fèi)CU數據處理單元，可實現高精度寬范圍準確計量和快速數據分析；采用段碼式多行寬視角液晶顯示屏，顯示內容很豐富；液晶配備白色背光，可滿足黑暗環境下查閱數據的要求；采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失；支持RS485通信端口和工業標準通信規約，組網便捷靈活；選配不同通信模塊，可滿足多種用戶的不同接口需求。

技術指標
項目 技術指標
接線形式 三相三線、三相四線、單相
測
量
電壓 參比電壓Un：AC380V、AC220V、AC100V、AC57.7V
測量范圍：10V~700V
功耗：<0.05VA(單相)
精度：RMS  0.2 %
分辨率：0.01V
電流 額定電流In：0.3A、1A、1.5A、5A
測量范圍：0.001In~10A
功耗：<0.05VA(單路額定電流)
精度：RMS  0.2 %
分辨率：0.001A
功率
（有功、無功、視在） 精度：0.5%
分辨率：0.001kW/kVar/kVA
電網頻率 測量范圍：45 Hz～65 Hz
精度：0.2%
分辨率：0.01 Hz
計
量 有功電能 準確度等級：0.5S
分辨率：0.01 kWh
無功電能 準確度等級：2級
分辨率：0.01 kvarh
數
字
信
號
電能脈沖輸出 2路電能（有功和無功）脈沖輸出
光耦隔離，4000VRMS
開關量輸出
（選配） 2路電磁繼電器輸出
常開型
觸點容量：AC 250V /3A；DC 30V /3A
開關量輸入
（選配） 4路干接點輸入
光耦隔離，4000VRMS
模擬
 信
 號 模擬量輸出
（選配） 4路模擬信號輸出
電流輸出型（4～20mA或0～20mA或0～24mA）
電壓輸出型（0~5V或0~10V）
精度：0.5%
通信 RS-485通信口
（選配） 接口類型：兩線半雙工
通信速率：600bps~38400bps
規約：Modbus-RTU 和DL/T-645
環
境 工作溫度 -25℃~+60℃
極限工作溫度 -35℃~+70℃
相對濕度 ≤95%（無凝露）
其
它 工作電源 交流或直流電源
輸入范圍：40V~420V
功耗：≤1W，2VA
尺寸 外形尺寸：96×96×95
開孔尺寸：92×92
重量 約450g
