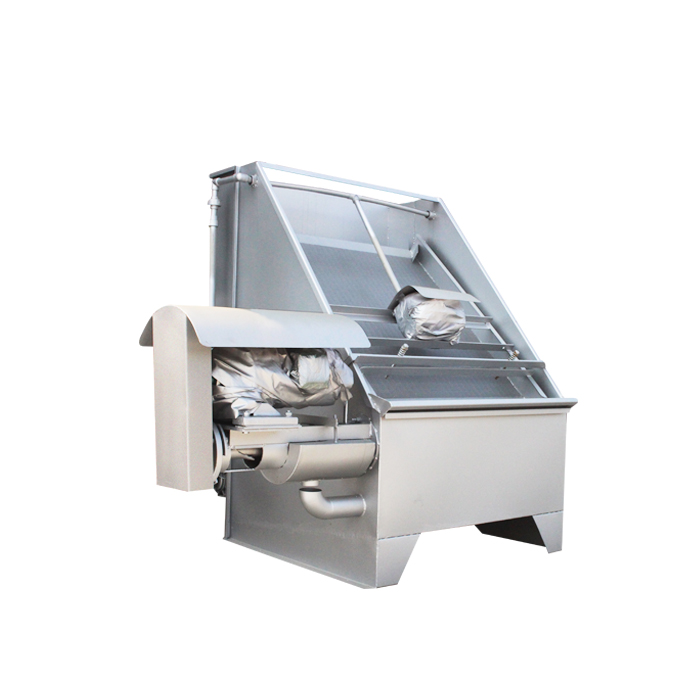

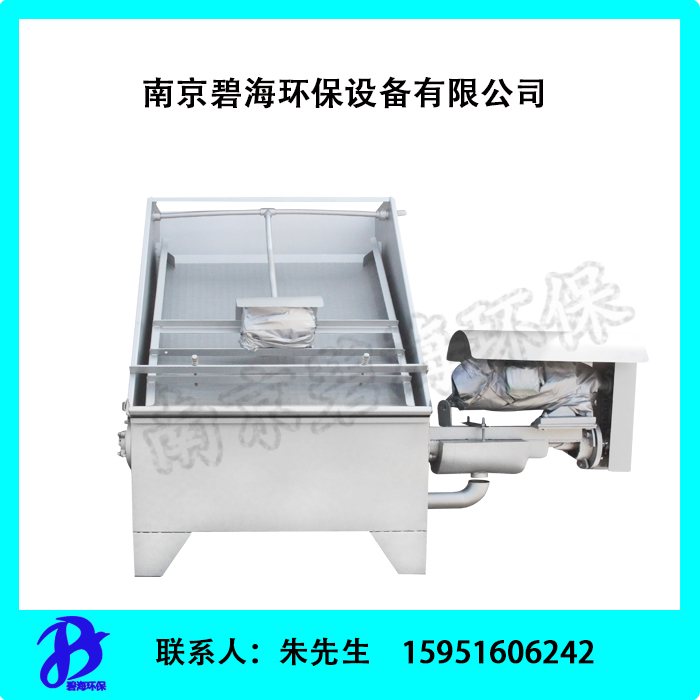

RKSF-20振動式斜篩固液分離器

RKSF-20振動式斜篩固液分離器

南京碧海環保設備有限公司根據養殖行業需求研發成功的BHSF-20振動式固液分離機，是一種適用于畜禽糞便污液進行分離的新型環保設備。

振動式固液分離機是根據物理分離原理，創新技術的設計是采用振動系統、送料擠壓系統與自動沖洗系統相結合的方法處理養殖糞便污水污物，是一種有效治理畜禽養殖場排放的糞便污液進行固液分離，分離后的糞渣可以直接包裝外運，分離后的液體后續處理成本得到降低。

整機具有結合緊湊、低能耗、運行穩定、制動化程度高、固液分離效果好等特點。使用該分離機與碧海公司設計的分離機坪后，污水的固體懸浮物去除率可達90%以上，擠干后的糞渣含水率小于60%，不再產生二次污染，糞渣可以直接包裝運輸后繼續制肥利用，也可以作養魚的魚餌料等，適用于濕度大、腐蝕性強的惡劣環境使用，是新一代糞污處理環保設備。

BHSF20振動式固液分離機主要技術性能指標如下：

一、基本參數指標如下：

污液處理能力   ≥20m?/h

糞渣含水率     ≤60%

分離機容量     ≤2.4KW

去渣率         ＞90%

使用電源     交流三相四線制，380V

二、整機總質量

整機總重量：260千克。

機身尺寸：長1000mm；寬1070mm；高1600mm；斜框（1.8厚不銹鋼板焊接）

螺旋尺寸：葉高122mm；螺距120mm;長1500mm;

振動篩尺寸：長1000mm；寬1070mm條形篩；間隙0.65mm;304#碰焊工藝(備注：鴨75目、雞65目、豬80目)。

振動電機:三相（380V）0.2KW;激振力2KN;振頻150次/分。

減速電機：三相（380V）2.2KW;速比17:1，鏈接。

三、標準

（1） 整機污液流經的各部位密封良好，無滴、參漏現象。

（2） 頂部?jī)?chǔ)液框的連接有可靠的裝置、與振動篩直接對接。

（3） 振動機與篩框的連接有可靠的防松裝置。

（4） 篩框與分離機體有隔振裝置。

（5） 排渣螺旋推進器的螺旋葉片是304#不銹鋼一次冷軋成型的，比同行業切開拉伸性能穩定耐用、與機殼的間隙不大于2mm,且不發生摩擦現象。螺旋推進器兩支承軸（為自動調心）承靠?jī)?nèi)側部位設置密封裝置。

（6） 螺旋推進器的傳動鏈上部為緊邊，其下部設有緊輪。

（7） 整機外部傳動機構設置防護罩。

（8） 滾動軸承的工作溫度不高于70℃，溫升不大于30℃.

 運行要求

（1） 整機空載運行無異響，各部件動作協調，緊固件不松動。

（2） 負荷運行中無異響，負荷運行時的噪聲聲差壓級不大于85Db(A)。

 電氣

（1） 電氣控制中應設置過電流保護，電動機過載保護，接地故障保護和保護接地電路，符合GB5226.1第7.2、7.7和8.2的規定。

（2） 控制設備的指示或者顯示器在其附近設置耐久清晰的標記。

（3） 使用導線的導體截面和絕緣層的顏色符合GB5226.1的規定。

（4） 絕緣電阻符合中GB5226.1第19.3的規定。

1、 外觀要求

（1）整體機殼裝配應工整、方正、外露結合面邊緣整齊。

 （2）合件后的縫隙應均勻，其縫隙不大于3mm,不均勻度不大于2mm。

（3）外殼人體可觸及的部位無棱角、毛刺、銳邊等缺陷。

新產品振動式固液分離機已經研制成功并投放市場，經用戶使用檢驗，主要技術性能指標符合Q/HXJJ001-2004《振動式固液分離機》企業標準要求。

技術性能指標分析表

振動式固液分離機設置功能齊全、針對性強，整機設計將糞污泵送系統、振動系統、送渣擠壓系統和自動沖洗系統有機結合起來，提高了污水處理能力和處理效果并能將糞渣擠干便于利用，具有創造性。其創造性和性表現為：

1、設計為振動分離方式，固液分離速度快，處理能力大，可以根據各養豬場的污液含渣量條件、用水條件等不同，根據使用環境及用戶上網不同需求選擇篩網的孔徑。

   2、在振動篩網及其支撐柱的設計與選材方面具有獨到之處，適應了腐蝕性強、濕度大的惡劣環境使用，而且使用噪音小。

3、采用螺旋送渣擠壓系統，對分離出的糞渣進行二次擠壓作用，減少糞渣含水量，并且在出渣前設有擠壓污水排放口，可以保證分離出的糞渣含水率低于60%，同時根據用戶養殖清污模式，干濕可調。使糞渣的包裝、運輸、使用過程中不產生滲漏污水，無二次環境污染，性能優于國內外其他同類產品；糞渣出口處的糞渣含水率調節架，可以調節糞渣的含水率，使糞渣達到的發酵濕度。

4、設計自動清理系統，解決了停機后糞渣堵塞篩網及設備內部污渣沖洗的問題，確保機器正常連續運行。

5、整體外殼使用不銹鋼板，造型簡潔、美觀，設備占地少，工作環境整潔。

綜合分析科技查新報告、產品檢驗報告、用戶使用質量情況報告及國內外同類產品相比，該產品采用振動分離、螺旋送渣擠壓脫水工藝技術，將振動、送渣、脫水和自動沖洗系統有機結合起來，結構新穎；具有分離效果好、生產效率高、運行穩定、操作簡便等特點。高產品具有較高的性價比，經分離的固體糞渣含水量小于60%，對污水懸浮物、有機物的去除率大于90%，其綜合技術性能達到畜禽糞便固液分離國內同類產品的水平。
